半透明流线型整流罩帽结构三维设计

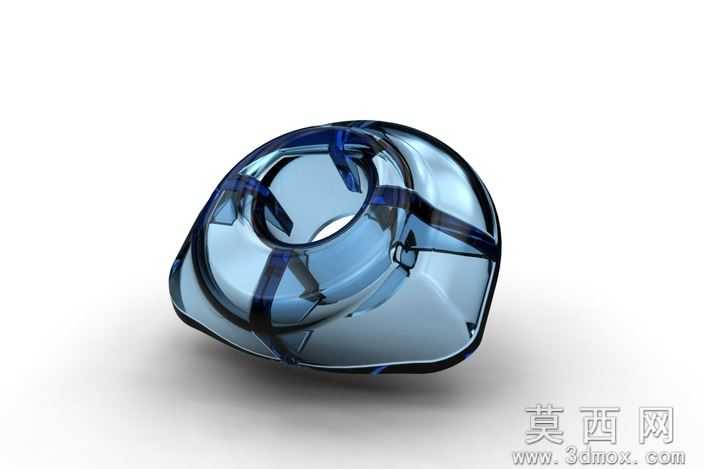

本作品为一款适配特殊工况使用的整流罩帽三维设计，整体采用流线型曲面造型，建模阶段通过SolidWorks完成全参数化曲面构建，首先以中心安装孔为基准定位核心装配位，围绕中心孔向外延伸出多道加强筋结构，筋条沿曲面弧度自然分布，既保证整体结构强度，又避免额外增加风阻。外观曲面经过多次曲率连续性调整，所有过渡面均达到G2连续标准，无尖锐棱角与突兀折角，能够在流体经过时有效引导气流走向，降低紊流产生的概率，适配需要降低风阻、引导流体流向的使用场景。材质设计上选用半透明有机硅材质，渲染阶段调整了材质的折射率与透光率参数，模拟出有机硅材料特有的半通透雾面质感，同时保留内部加强筋结构的可见性，既可以直观展示内部支撑结构的分布逻辑，也还原了实际生产中有机硅材质的视觉效果。结构设计上充分考虑了实际使用的装配需求，中心预留的通孔用于与管状部件进行套接固定，罩体边缘做了加厚包边处理，提升整体抗形变能力，内部的多道径向加强筋从中心孔延伸至罩体内壁，将受力均匀分散到整个罩体结构，避免局部受力集中导致的开裂问题。设计思路围绕特殊用途的迁硅部件使用需求展开，适配带有管状结构的电源插座类部件的防护与整流需求，模型可直接用于FDM工艺3D打印，打印完成后经过有机硅浸涂处理即可达到实际使用的性能要求，实现从数字模型到实体功能部件的一次成型转化，无需额外拼接组装，减少了后续加工工序。建模过程中对壁厚做了均匀化处理，整体壁厚控制在一致区间，既保证3D打印过程中不会出现壁厚不均导致的翘曲问题，也兼顾了成品的轻量化需求，同时曲面的弧度设计也避免了打印过程中出现大面积悬空结构，无需添加过多支撑即可完成打印，降低了后处理的工作量。
