小型反铲装载作业工程设备三维结构

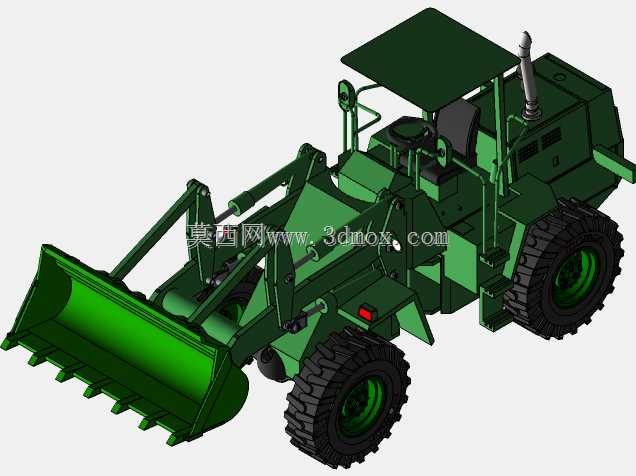

　　这款小型反铲装载设备的三维结构，主要面向狭小场地的土方转运、建筑散料装载作业场景，适配乡镇基建、厂区物料周转、农田水利修整这类无法容纳大型工程机械的作业环境，区别于大型装载设备的宽幅作业半径，该设备的结构设计优先考虑窄空间通行与转向灵活性，整机宽度控制在1.6米范围内，最小转弯半径不足3米，能够在狭窄巷道、田间便道、厂区车间通道内顺畅完成转向与对位作业。从结构布局来看，设备采用前置驾驶棚的布局，遮阳棚采用薄钢板弯折成型，通过四根矩形钢管立柱与底盘机架刚性连接，驾驶区域内设置可调式座椅与方向操控机构，操控踏板与操作杆的排布按照人机工程学尺寸设定，操作人员坐姿状态下手臂自然伸展即可触及所有操作部件，长时间作业不易产生疲劳。

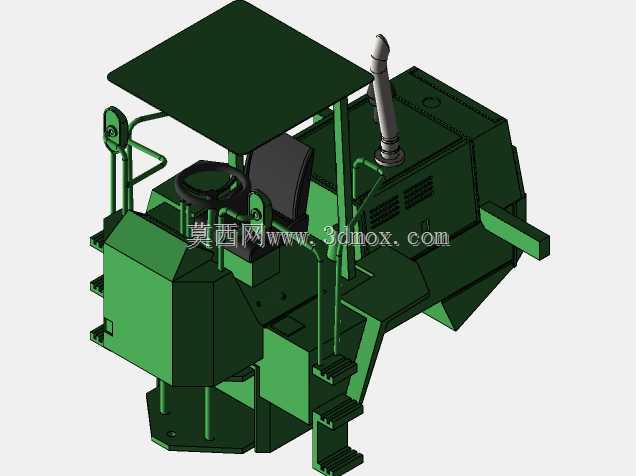

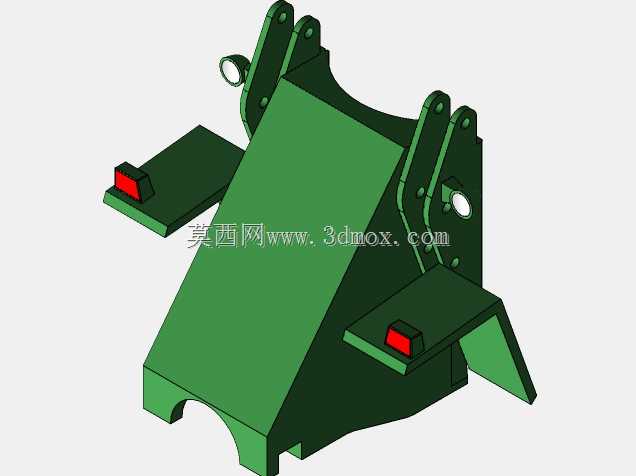

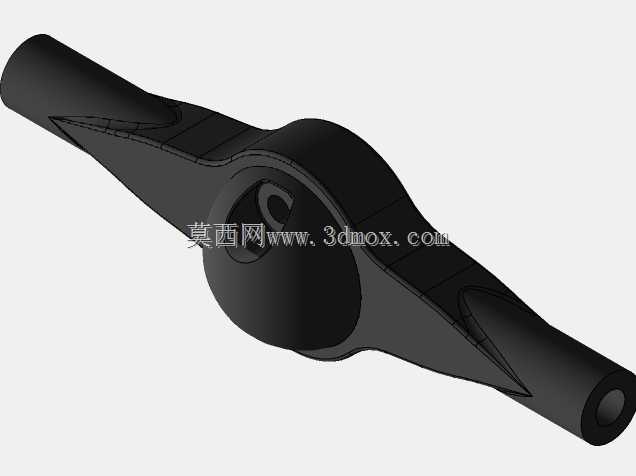

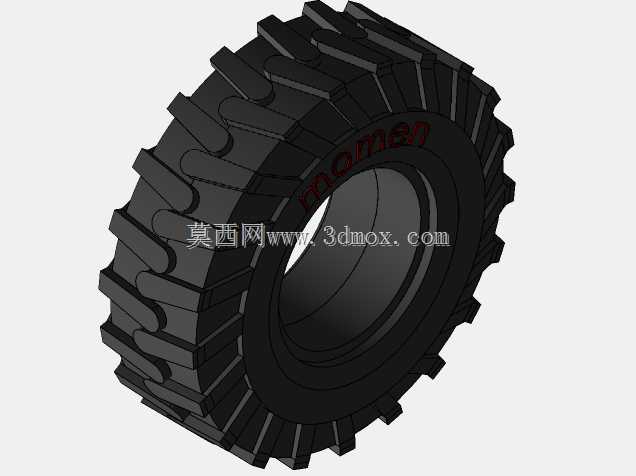

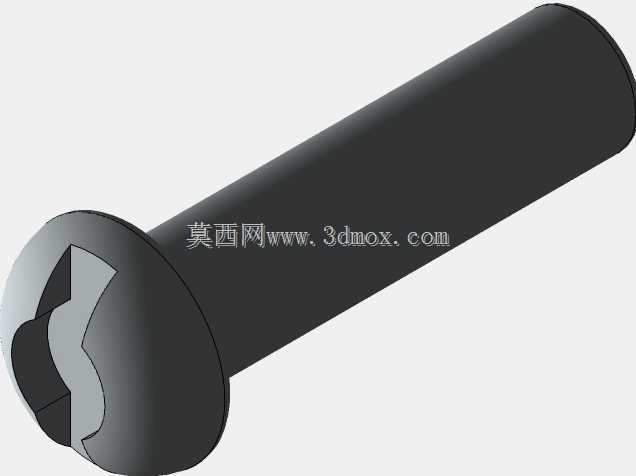

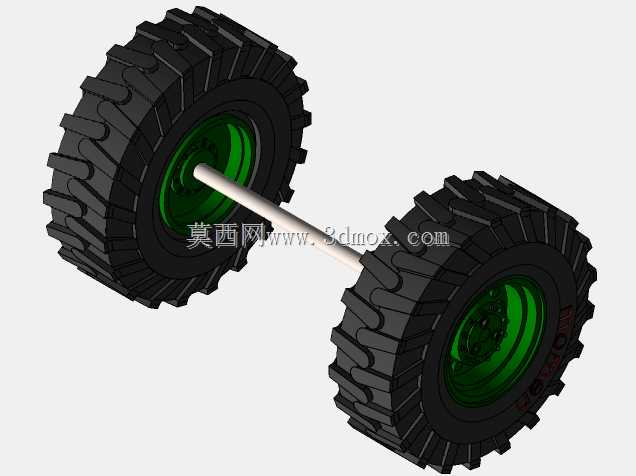

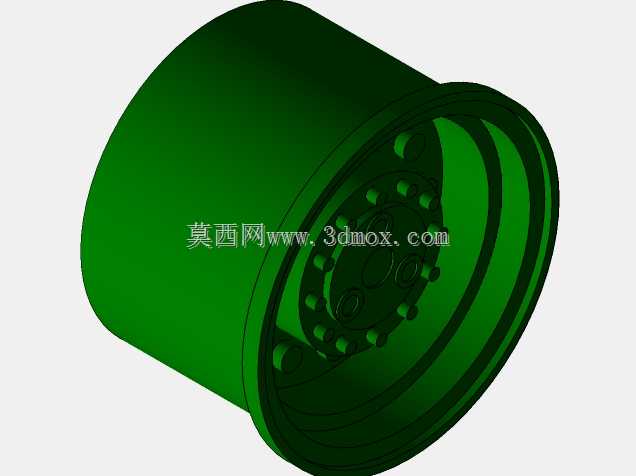

　　设备上部的动力舱采用一体化焊接壳体，侧面开设格栅式通风口保障动力系统散热，排气管道沿舱体侧面向上延伸，排气口高度超出驾驶棚顶部，避免作业过程中尾气倒灌至驾驶区域。下部行走与作业连接结构采用厚钢板焊接成型，底盘预留的反铲工作装置安装接口采用法兰式连接结构，连接孔位按照等强度原则排布，能够承受作业过程中挖掘、装载产生的交变冲击载荷，设备的爬梯采用踏步式结构，每级踏步表面设置防滑凸起，方便操作人员上下设备，侧面的扶手采用圆钢弯制，与机架焊接固定，保障上下过程中的握持稳定性。设计过程中优先考虑了设备的维护便利性，动力舱的侧盖板采用快拆式螺栓固定，日常检修时无需完全拆解壳体即可完成滤芯更换、油液检查等常规维护操作，

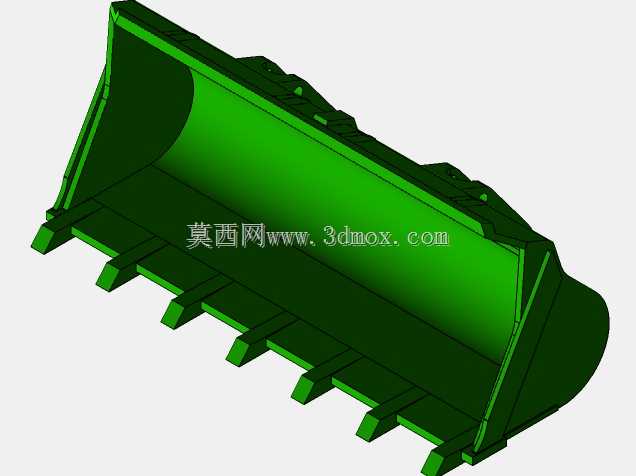

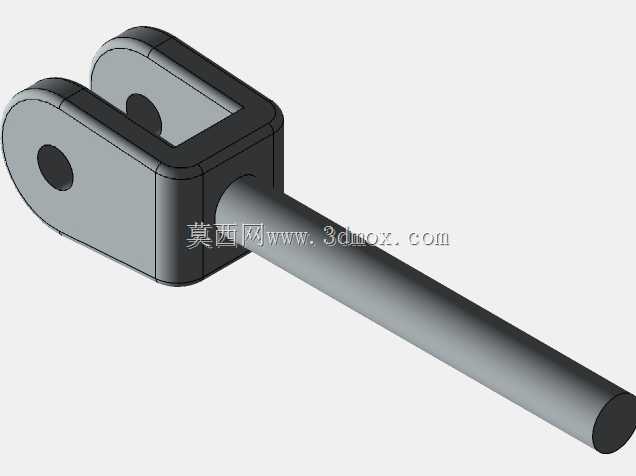

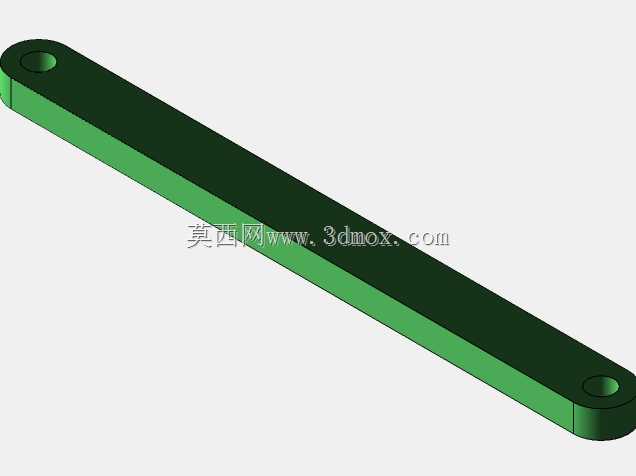

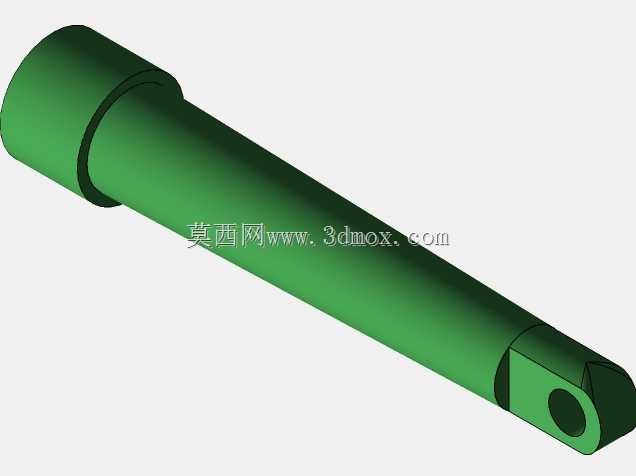

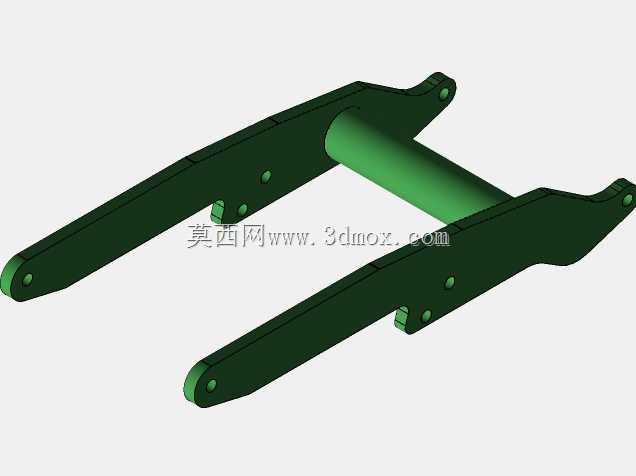

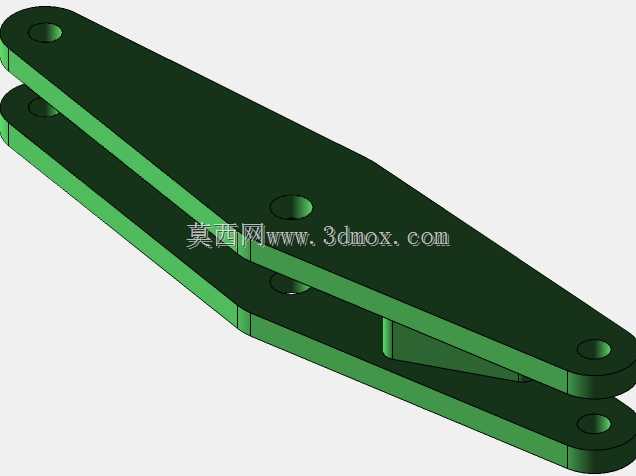

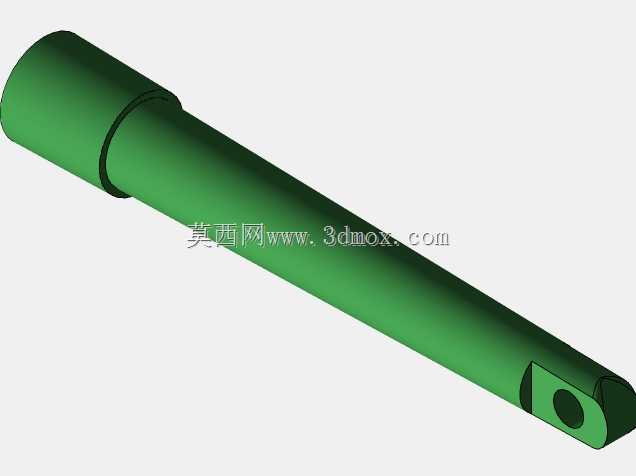

　　底盘部位的液压管路排布沿机架内侧走线，通过管卡分段固定，既避免作业过程中碎石剐蹭管路，也方便后期故障排查时快速定位管路走向。设备的作业端预留了标准化属具连接接口，可根据作业需求更换铲斗、破碎锤、抓料夹等不同属具，适配散料装载、路面破碎、物料抓取等不同作业需求，整机的重心经过反复校核，在满载举升状态下的纵向稳定系数满足工程作业安全要求，不会出现前倾失稳的风险，各铰接部位的销轴都设置了润滑脂注油口，可定期加注润滑脂降低铰接部位磨损，延长设备整体使用寿命。
