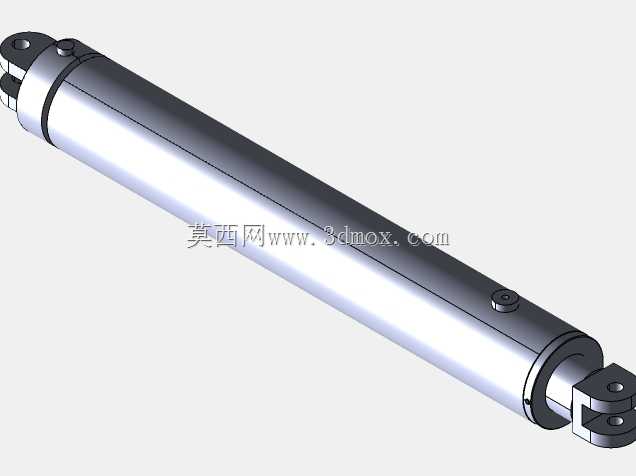

双耳环铰接式液压执行油缸结构设计

　　这款双耳环铰接结构的液压执行元件，在各类需要直线往复推力输出的工业场景中应用极广，从工程机械设备的动臂举升、工装夹具的夹紧动作，到自动化产线的工位推料、物流设备的货叉升降，都能见到同结构油缸的身影。不同于法兰安装、脚座安装的油缸，这款采用两端铰接的安装形式，能够适配安装面存在小幅角度摆动的工况，避免活塞杆承受径向偏载，大幅降低密封件的偏磨风险，延长元件的实际使用寿命。从结构设计逻辑来看，缸筒采用无缝精密管材加工，内壁做珩磨处理保证表面粗糙度与圆柱度，给活塞密封提供稳定的配合面，减少内泄量提升容积效率；活塞与活塞杆采用螺纹连接加防松销的结构，避免往复动作过程中连接松脱，活塞杆表面做镀硬铬处理，提升耐磨性能与防锈能力，适配多粉尘、

　　轻度潮湿的作业环境。两端的铰接耳环内预留了轴承安装位，实际装配时可加装自润滑关节轴承，进一步补偿安装过程中的同轴度误差，降低铰接点的转动阻力。设计过程中需要重点关注安装距的边界尺寸，也就是油缸完全缩回时两铰接孔的中心距，以及完全伸出时的最大中心距，这两个尺寸直接决定了配套设备的动作行程范围，一旦尺寸偏差会导致机构动作到位时出现机械干涉，或者行程不足无法达到预设工位。同时缸筒外壁的油口位置也做了合理布局，两个油口分别布置在缸筒两端的无杆腔与有杆腔侧，油口轴线垂直于缸筒轴线，方便现场布设液压管路，避免管路随油缸摆动出现弯折破损。密封结构采用多道组合密封形式，活塞位置设置导向环、主密封、缓冲密封，端盖位置设置防尘圈、杆密封、导向套，

　　既能阻挡外部粉尘杂质进入缸筒内部，也能防止内部液压油外泄，在额定工作压力下可以稳定输出推力，不会出现爬行、顿挫等动作异常。这类铰接油缸在选型配套时，除了行程与安装距，还需要结合负载计算所需的缸径与杆径，保证输出推力满足负载要求，同时校核活塞杆的压杆稳定性，避免长行程工况下活塞杆受压出现弯曲变形。
