钻井设备用拉杆式液压缸结构设计

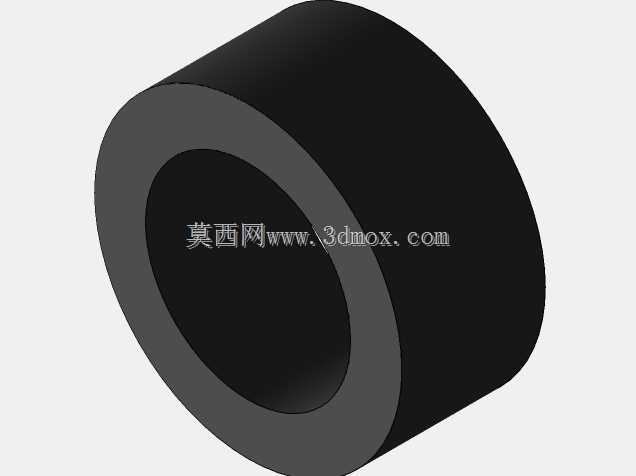

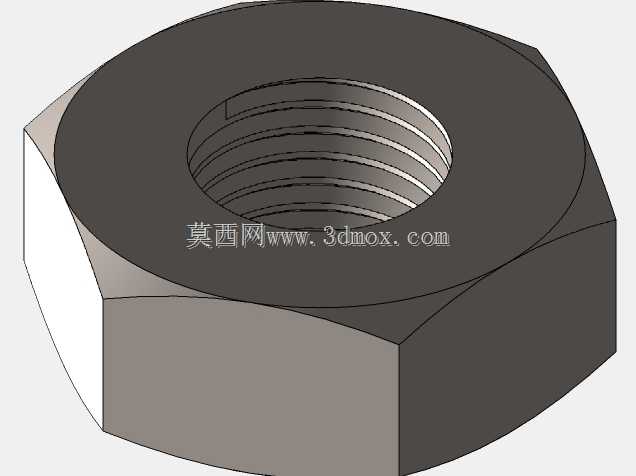

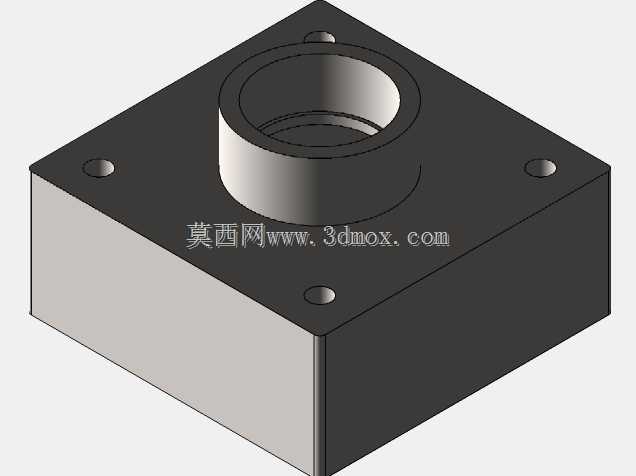

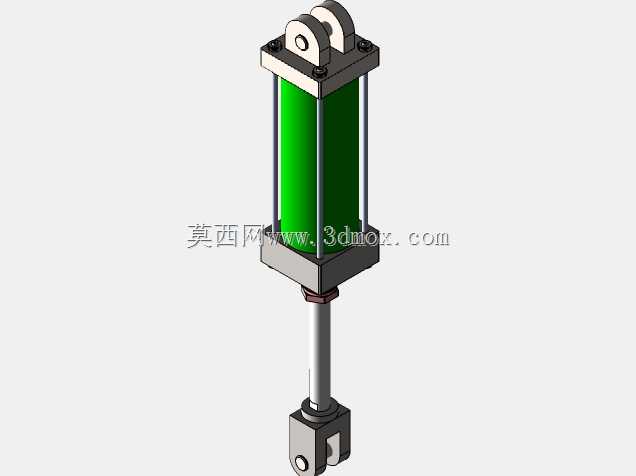

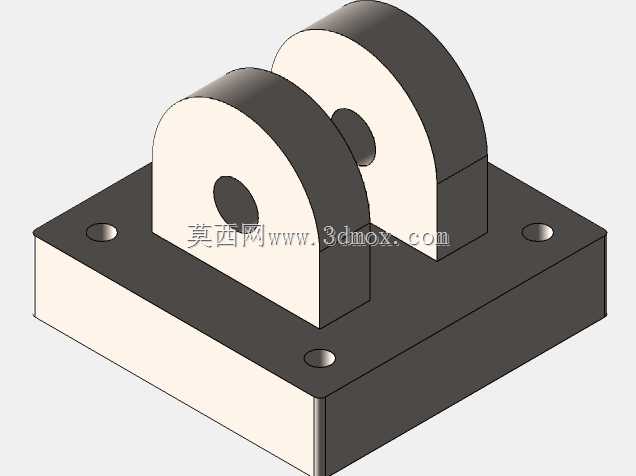

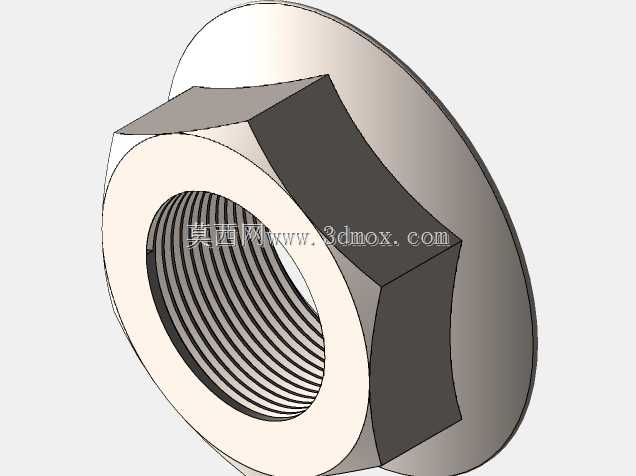

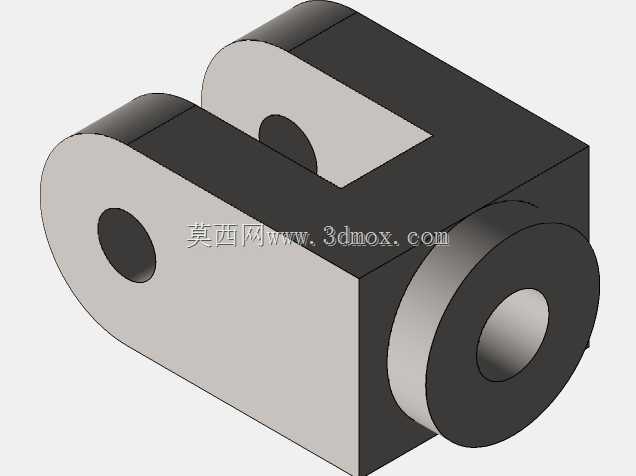

　　这款液压缸的设计初衷是匹配钻井设备中需要稳定直线往复输出动力的工位，在钻井作业场景里，钻具进给、井口工具推送、辅助工装移位这类需要恒定推力、平稳运行速度的动作，都可以依靠这类元件完成压力能到机械能的转换。从结构设计逻辑来看，采用了拉杆式缸体锁紧结构，四根对称布置的长拉杆贯穿前后端盖，相比法兰焊接式缸筒，这种结构的拆装维护难度更低，现场更换密封件时不需要动用大型切割或焊接设备，只需要松开拉杆螺母即可拆分缸体组件，适配钻井野外作业的维保条件。缸筒外侧预留的安装耳座采用双耳环铰接形式，上端固定耳座与设备机架铰接时可以补偿小角度安装偏差，避免缸体运行过程中出现别劲、活塞杆弯曲的问题，下端活塞杆端部的连接叉头可以直接对接作业负载，

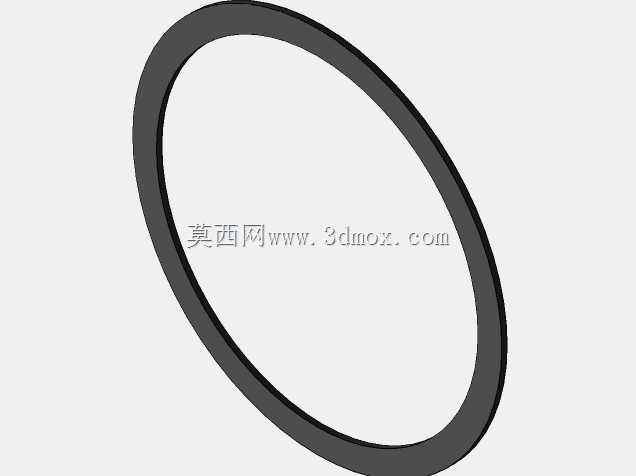

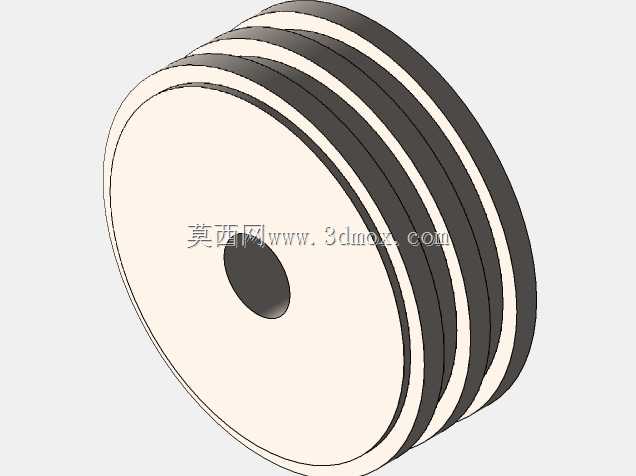

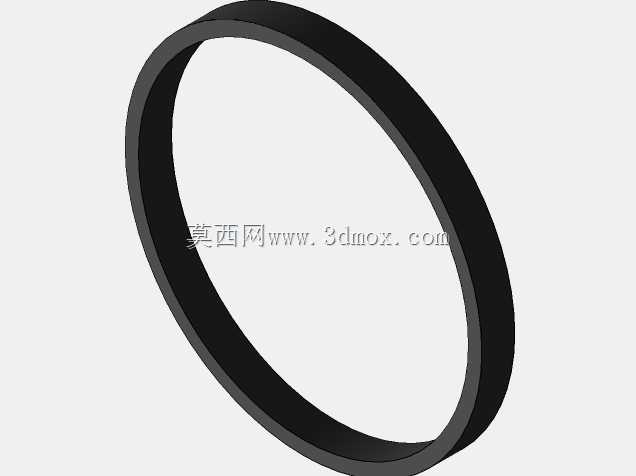

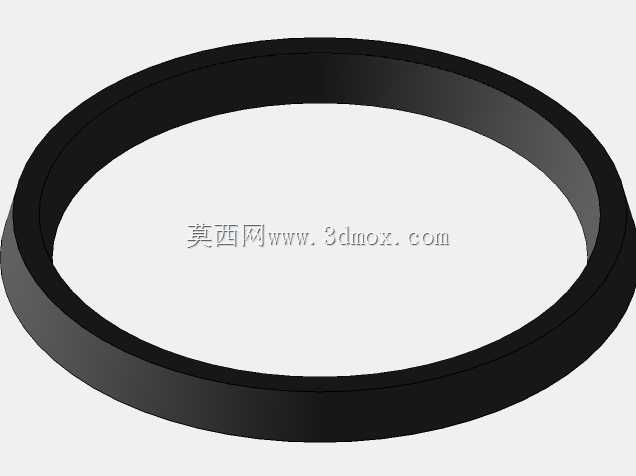

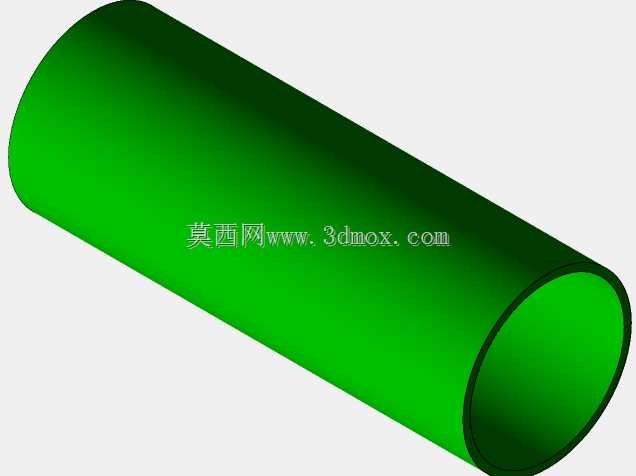

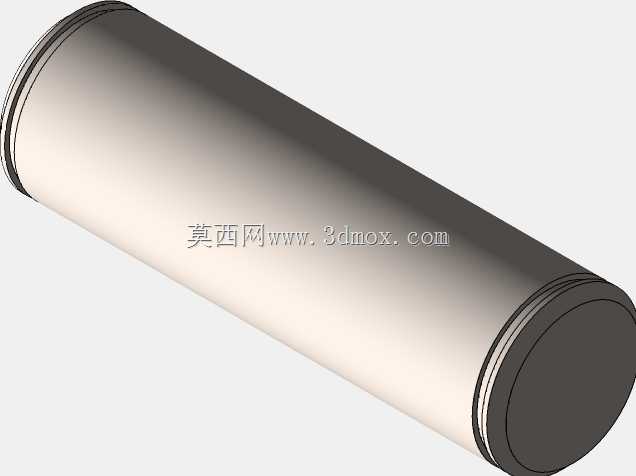

　　减少中间转接件带来的传动间隙。设计过程中对安装边界做了明确约束，缸体整体外径控制在适配常规钻井工装的安装空间内，活塞杆伸出全行程时，整体长度不会超出钻井平台侧方的安全操作距离，缩回状态下可以完全收纳在设备安装位内部，不会与周边的泥浆管路、电缆桥架产生运动干涉。功能特性上，缸筒内壁做了高精度珩磨处理，表面粗糙度控制在满足密封件长期运行的区间，配合活塞上的组合密封结构，可以在额定工作压力下保持极低的内泄漏量，避免钻井作业中因为压力损失导致的推力不足、动作滞后问题。活塞杆表面做了镀硬铬处理，耐磨性能可以适配钻井现场多粉尘、带泥浆飞溅的恶劣工况，减少杂质刮伤密封导致的漏油故障。进出油口布置在缸体两端的侧方位置，

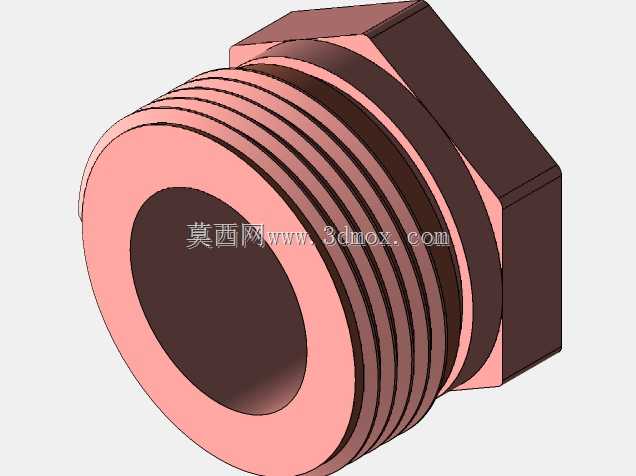

　　接口尺寸匹配常规液压管路的通径要求，现场布管时可以顺着缸体轴向排布管路，不会因为油口朝向问题导致管路弯折过大影响通油效率。在结构细节上，缸体两端设置了缓冲节流结构，当活塞运行到行程端点时，缓冲柱塞会提前封堵主回油通道，通过节流缝隙缓慢排油，降低活塞对端盖的机械冲击，避免钻井设备频繁往复动作时的冲击振动影响周边检测元件的测量精度。这款液压缸的输出推力参数匹配钻井设备常规辅助动作的负载需求，不需要额外配置增压回路即可满足作业要求，整体结构没有冗余设计，所有零部件都采用行业通用的标准尺寸，密封件、拉杆、连接销这类易损件都可以直接采购标准件替换，降低现场运维的备件储备压力。
