药瓶分拣上下料机器人工作站结构

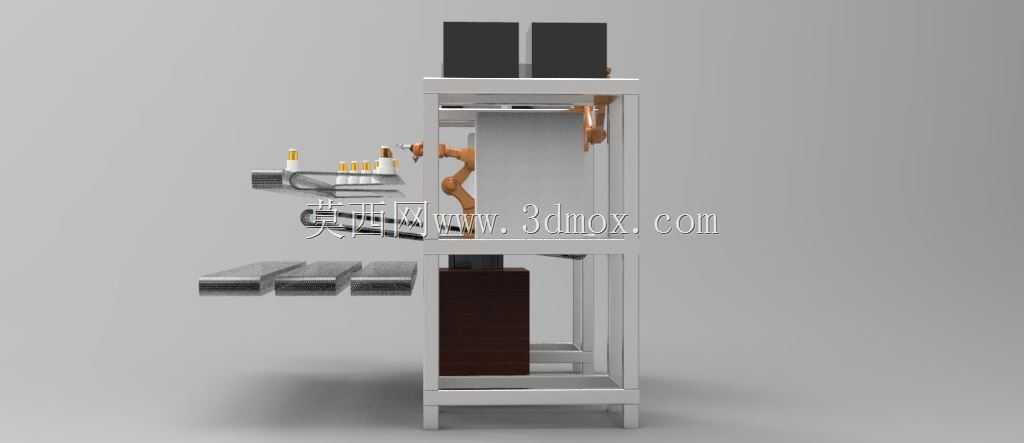

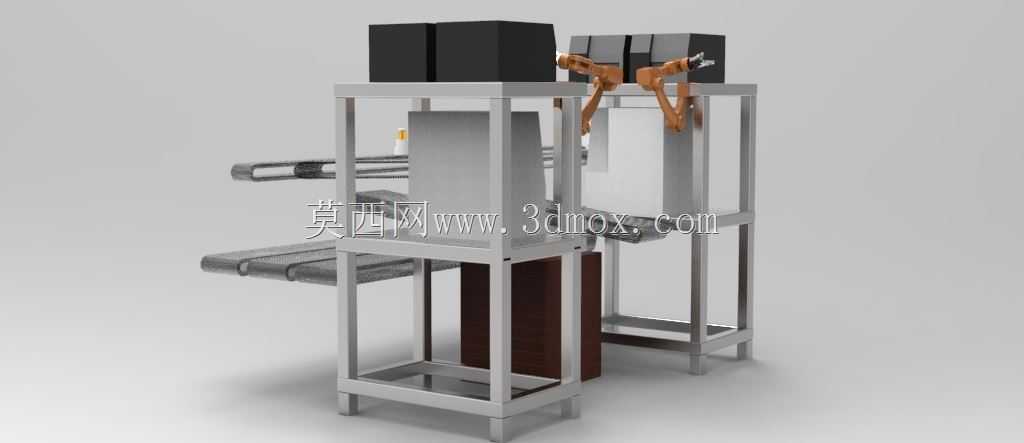

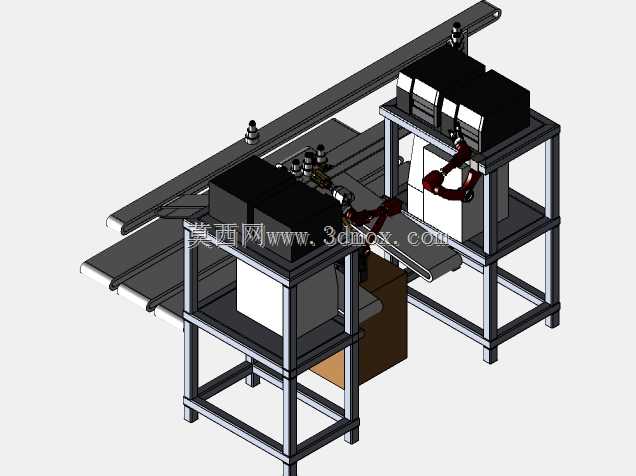

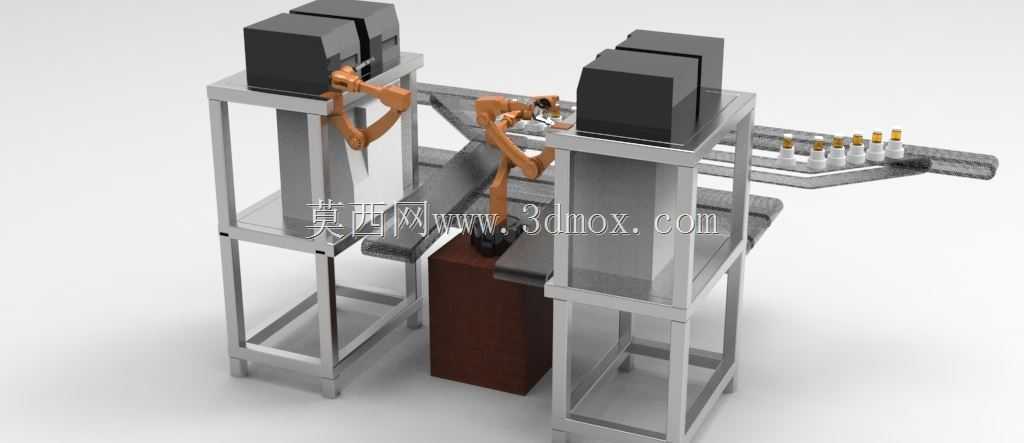

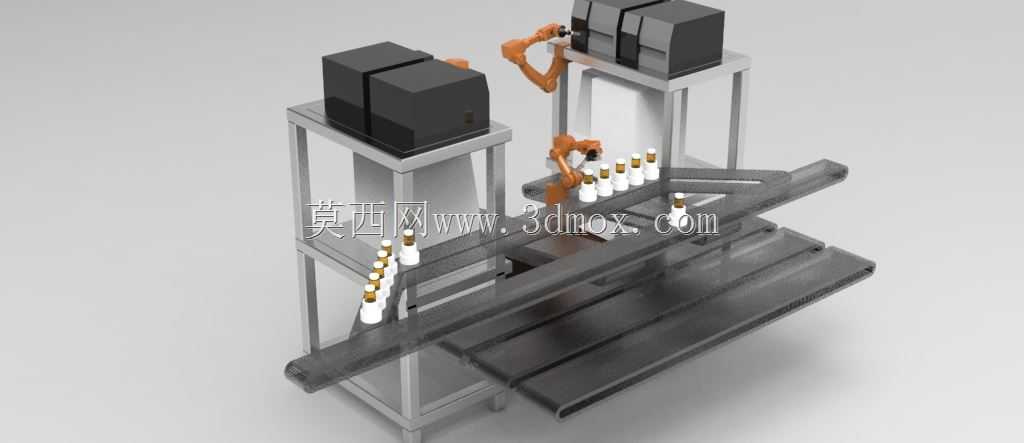

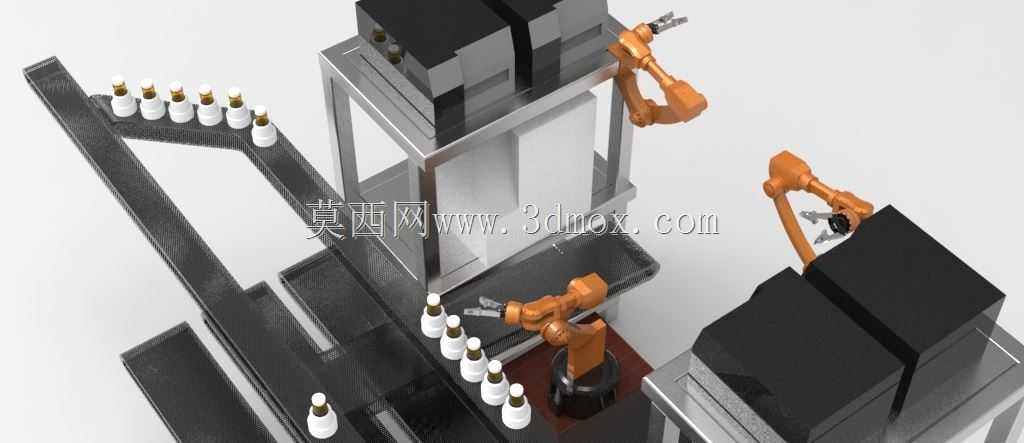

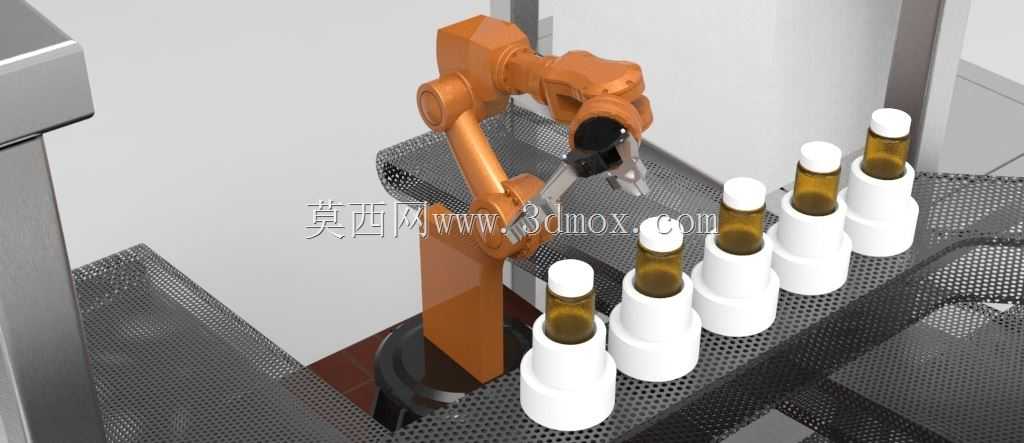

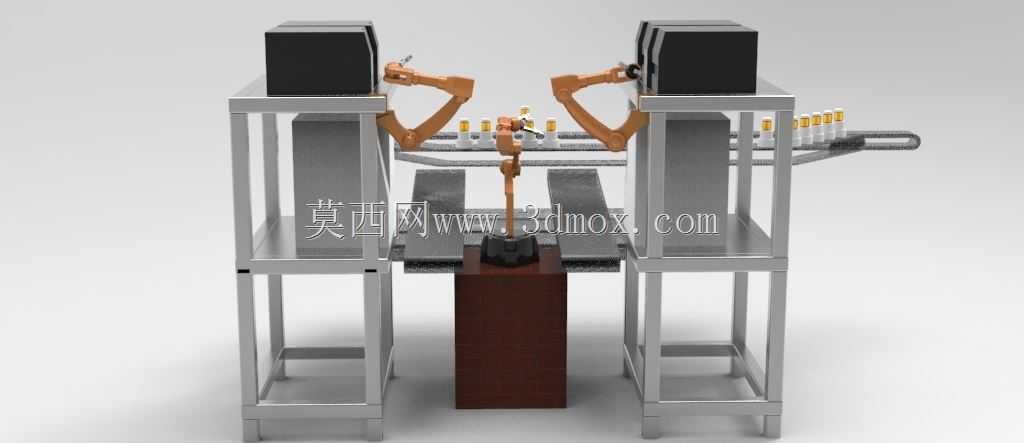

　　这套机器人工作单元主要面向医药包装产线的小规格瓶装物料转运、分拣工位，适配西林瓶、口服液瓶这类带白色防护套的小容量瓶装产品，可衔接上游灌装旋盖工序与下游装盒、码垛工序，替代人工完成重复性的取放作业，降低洁净车间内的人工干预频次，满足医药生产的卫生管控要求。从结构布局来看，六轴工业机器人采用落地式安装，底座固定在工位机架的下部承托平台上，安装基准面做了水平度调校预留，周边预留了足够的走线空间，可容纳机器人动力线缆、气路管线的弯曲半径，避免运行过程中管线剐蹭周边网孔式防护台板。末端执行器采用夹爪式结构，针对瓶身白色护套的外径做了夹持行程匹配，夹持力可根据瓶身材质调整，避免夹碎瓶体或者夹伤外层防护套，

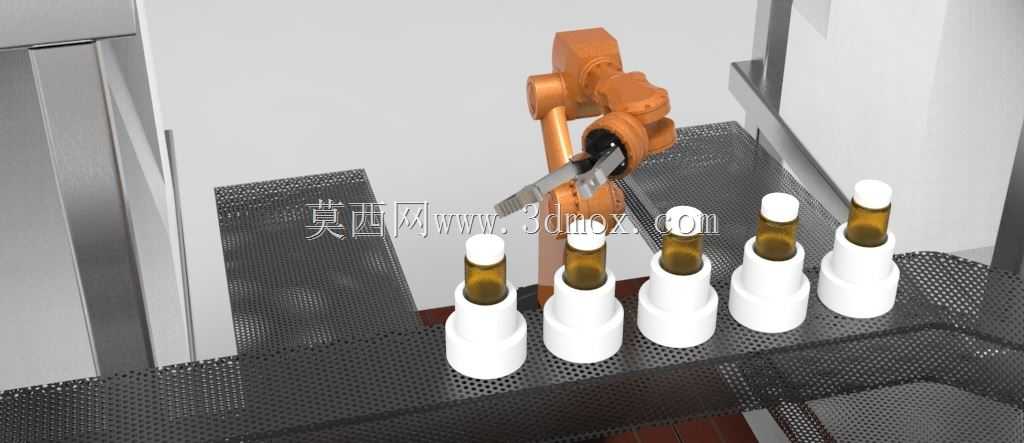

　　夹爪开合行程覆盖对应规格瓶身的直径公差范围，可兼容同系列不同灌装量的瓶装产品。周边的物料载台采用冲孔网板材质，既可以减少工位积尘，也能让洒落的少量药液、碎屑直接漏到下方接污盘，方便日常工位清洁，网板上的定位座按照等间距排布，和机器人的运动路径点位做了匹配，每个定位座的锥度导向设计可让瓶体放置时自动导正，降低机器人的放料精度要求，减少调试阶段的点位示教工作量。设计过程中优先做了运动边界校核，机器人全轴运动时的最大回转半径不会超出防护网的内部空间，避免运行时和周边机架、输送线产生干涉，机器人底座的安装孔位采用长圆孔设计，可在现场安装时微调机器人的固定位置，补偿地面施工带来的基准误差。工位的进料侧预留了和输送线对接的接口，

　　可直接对接皮带线或者滚筒线，不需要额外做转接工装，出料侧的排布方向可根据产线整体布局调整载台的安装角度，适配不同车间的走线方向。夹爪的安装法兰采用标准快换接口，后续如果更换其他规格的瓶体，只需要更换对应夹爪指块，不需要重新调整整个末端的安装基准，缩短产线换型的调试时间。整个单元的高度控制在常规洁净车间的设备限高范围内，不会遮挡车间的层流送风装置，周边的防护框架采用型材拼接结构，可根据现场需求加装透明防护板或者安全光栅，满足设备的安全防护要求，机器人的运行路径做了轨迹优化，取放料过程中走最短圆弧路径，减少不必要的空行程，提升单工位的作业节拍，可匹配中速包装产线的产能需求。
