五轴联动加工中心机床结构仿真建模

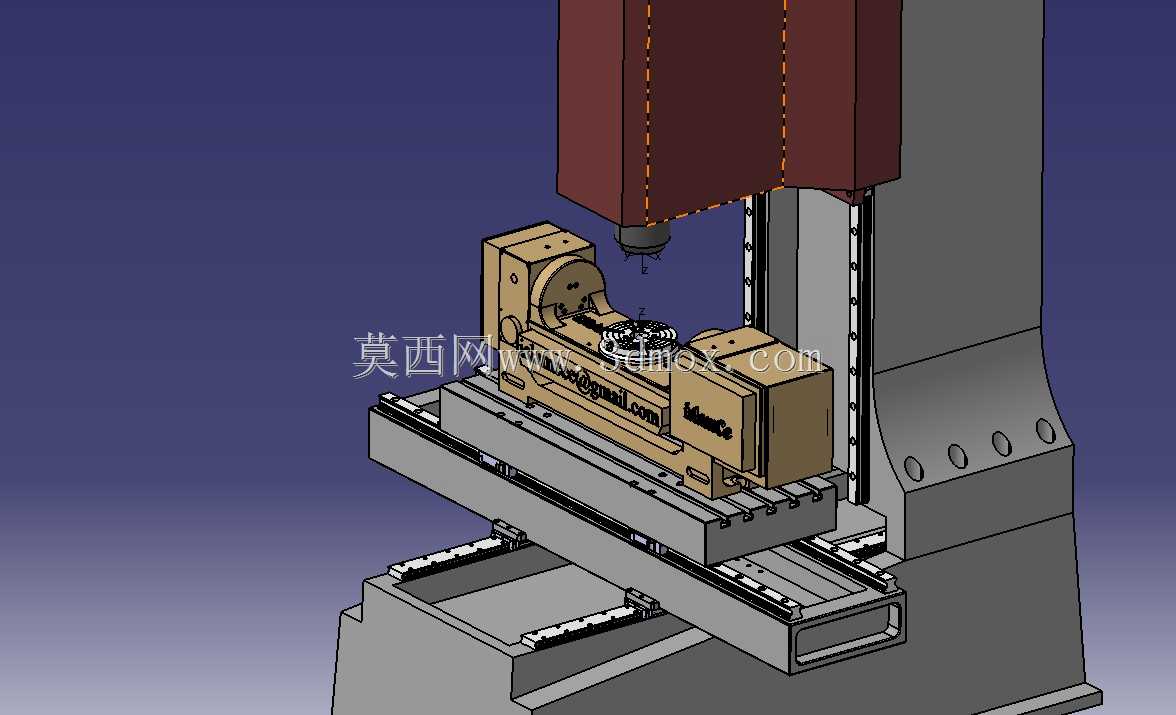

　　这套五轴联动加工设备的三维建模，完整还原了带A/C轴双回转工作台的立式铣削加工中心核心结构，可直接用于数控加工前的机床运动仿真、干涉校验环节，适配复杂曲面零件、航空结构件、精密模具的多轴加工工艺验证场景。从结构布局来看，模型采用固定立柱式龙门框架，主轴箱沿立柱垂直导轨做Z向进给，十字滑台带动工作台组件完成X、Y向直线运动，安装在滑台上的A轴摇篮式转台可绕X轴做±110度摆动，C轴转台集成在A轴转台台面，可实现360度连续回转，整套运动轴的行程参数匹配主流商用五轴加工中心的加工范围，X向行程覆盖800mm、Y向行程覆盖500mm、Z向行程覆盖500mm，A轴摆动端点到C轴台面的中心高为180mm，C轴台面直径320mm，

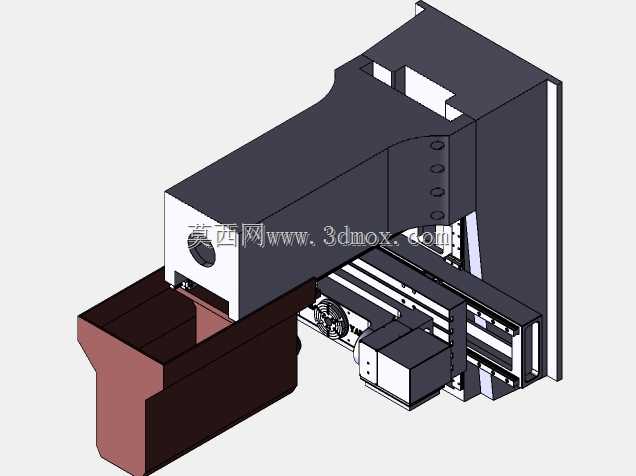

　　可承载最大200kg的工件装夹，建模时严格还原了各轴的硬限位位置、导轨滑块安装面、丝杠螺母副的装配位置，能直接用于后置处理程序的运动边界校验，避免实际加工中出现主轴与夹具、工件的碰撞干涉。主轴单元采用BT40锥孔接口，最高转速适配12000rpm的电主轴结构，主轴端面到工作台面的最小距离为120mm、最大距离为620mm，刀具装夹长度的安全上限为200mm，建模时预留了刀具库的安装接口位置，可扩展斗笠式或链式刀库的装配仿真。整套模型的钣金防护、排屑槽安装位、冷却管路走线空间都按照实际设备的安装边界做了还原，导轨防护罩的伸缩行程与各轴运动行程完全匹配，不会出现运动仿真中防护结构与运动部件干涉的问题。双回转工作台的夹紧机构、

　　回转支撑结构、伺服电机安装位都做了细节建模，A轴采用双侧支撑结构保证回转刚性，C轴采用高精度回转支撑搭配直驱电机结构，满足五轴联动加工时的定位精度要求。在实际工艺验证场景中，这套模型可导入数控仿真环境，加载生成的NC代码后模拟全加工过程的刀具运动，提前预判超程、碰撞、刀具长度不足等问题，也可用于新入职数控工艺人员的五轴机床结构认知培训，直观展示各运动轴的联动关系、工件装夹的安全范围，相比二维图纸更易理解五轴加工的空间运动逻辑。建模时对各运动部件的装配关系做了严格约束，直线轴的运动方向、回转轴的旋转方向都与实际机床坐标系完全一致，WCS坐标系设定在C轴台面中心位置，与实际机床的工件坐标系设定逻辑匹配，可直接对接后置处理生成的加工程序，无需额外调整坐标系偏移参数。
