桌面级小型三轴数控铣床结构设计

项目分类:机床 发布时间:2022-03-16 ID:582536
  • 桌面级小型三轴数控铣床结构设计
  • 桌面级小型三轴数控铣床结构设计

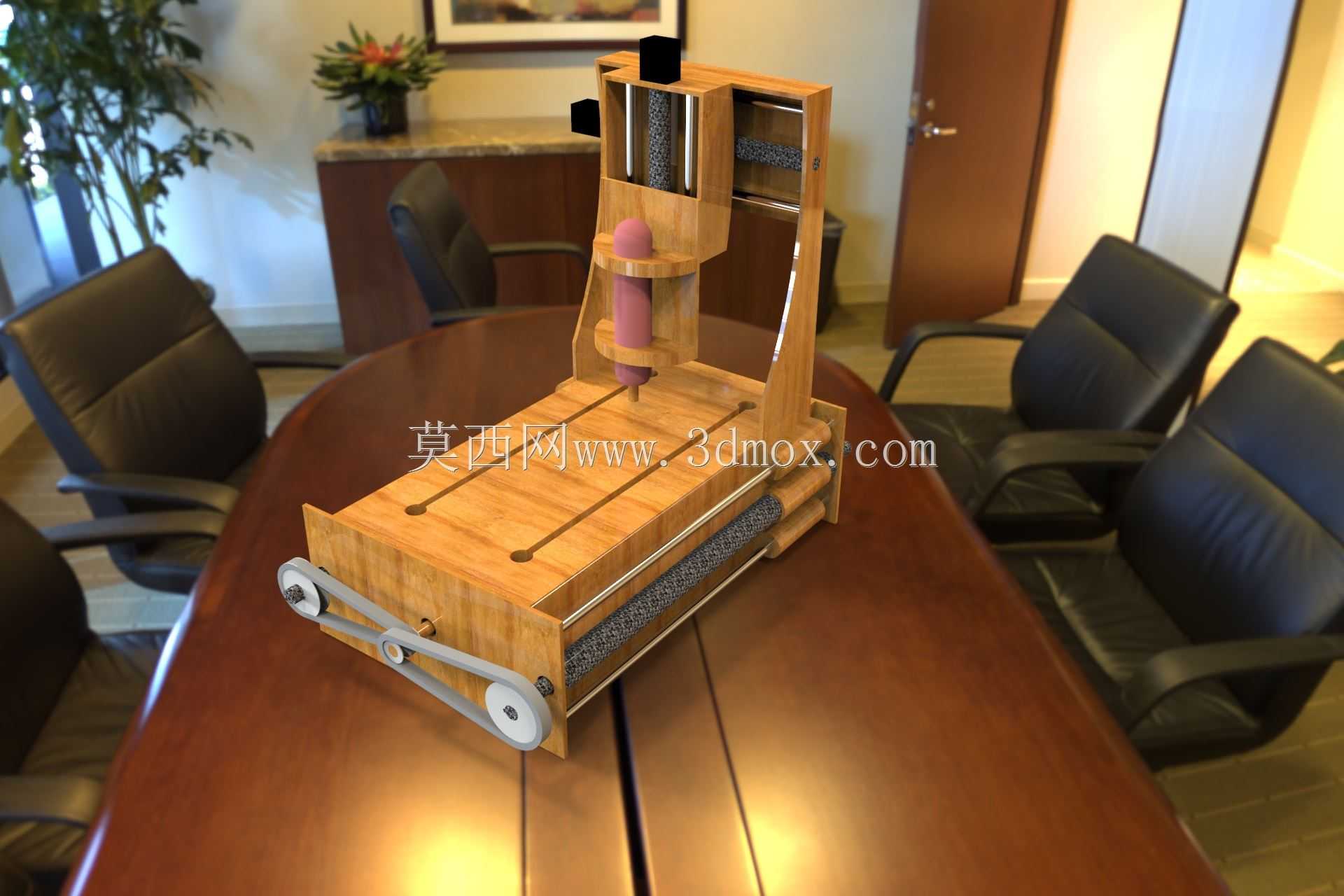

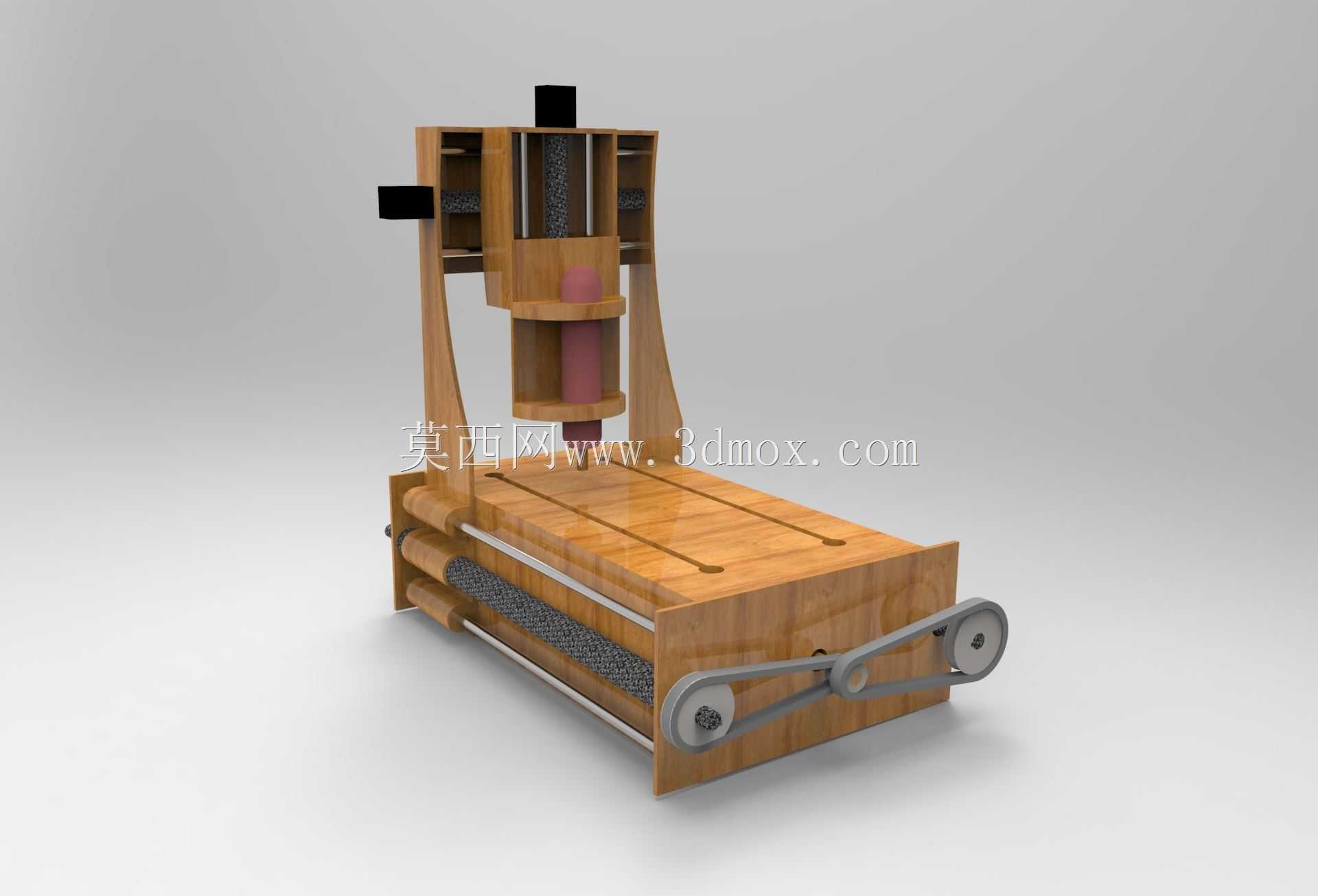

  这套三轴数控铣床的整体构型采用立式龙门框架布局,主体承载结构以木质型材搭建,适配小尺寸工件的精密铣削、雕刻与轻量切削作业,常见于教学实训场景、个人创客工坊以及小型零部件打样环节,可完成平面铣削、轮廓走刀、简易钻孔、浮雕雕刻等多类加工工序,针对铝、铜等软质金属及ABS、亚克力、木材等非金属材料都具备适配加工能力。

  从结构设计逻辑来看,床身底座承担整机承重与形变抑制作用,工作台沿X向布置双平行直线导轨,配合底部同步带传动组件实现横向进给,传动轮组的张紧结构直接集成在底座侧端,无需额外加装外置张紧座,既压缩了整机横向占用空间,也能在长期运行后快速调整皮带预紧力,抵消传动间隙。Y向进给模组集成在龙门横梁的滑座上,带动主轴安装板完成纵向走刀,Z向则采用双导杆导向结构,主轴套筒沿导杆做垂直方向的升降运动,三轴的运动边界经过合理匹配,避免了各轴行程末端出现结构干涉。

  整机的安装边界偏向桌面化布置,不需要专门的设备地基,放置在承重达标、平面度合格的工作台面即可完成调平固定。底座底部预留了电控元件的安装空腔,可将步进电机驱动器、主控板、供电模块集中收纳在床身内部,减少外部走线的裸露长度。主轴单元采用立式直装构型,刀具装夹部位正对工作台中心区域,加工过程中切削力可直接传导至底座承载面,降低悬臂结构带来的形变偏差。

  设计过程中对各运动副的行程做了冗余限位预留,导轨两端都设置了物理硬限位的安装位,可搭配电控限位开关实现双重行程保护,避免超程碰撞损坏主轴或工件夹具。龙门立柱与底座之间采用嵌入式连接结构,装配时不需要复杂的工装定位即可保证两侧立柱的平行度,降低了组装调校的难度。工作台面预留了标准T型槽的安装空间,可适配通用平口钳、工件吸盘、定制夹具等多种装夹附件,满足不同形状工件的固定需求。

  从实际运行的角度考量,该结构将传动部件大多布置在设备外侧与底部,日常维护时可直接观察同步带的磨损情况、导轨的润滑状态,不需要大面积拆解外壳即可完成保养作业。整机的重心集中在底座下半部分,即便Z轴主轴上升至最高行程位置,整机也不会出现重心偏移晃动的问题,高速走刀过程中框架的共振幅度被控制在合理区间,能够保障小刀具加工时的表面光洁度与尺寸精度。
