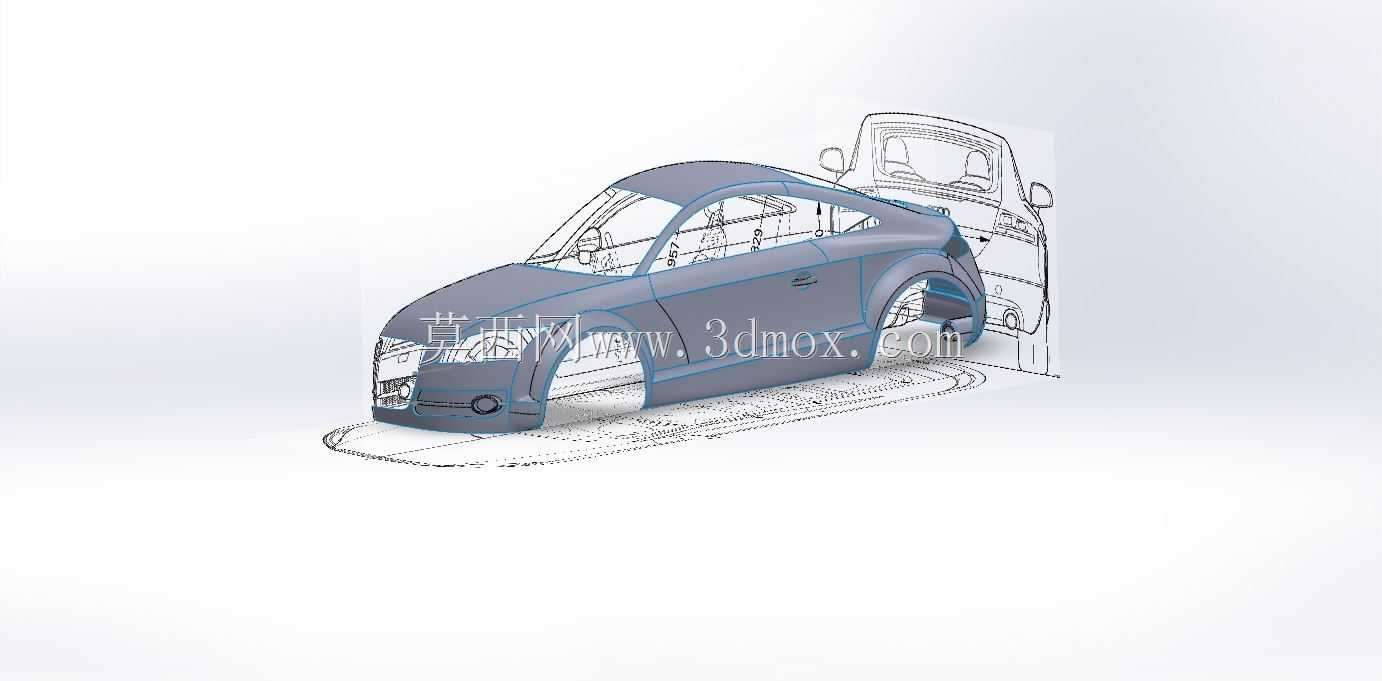

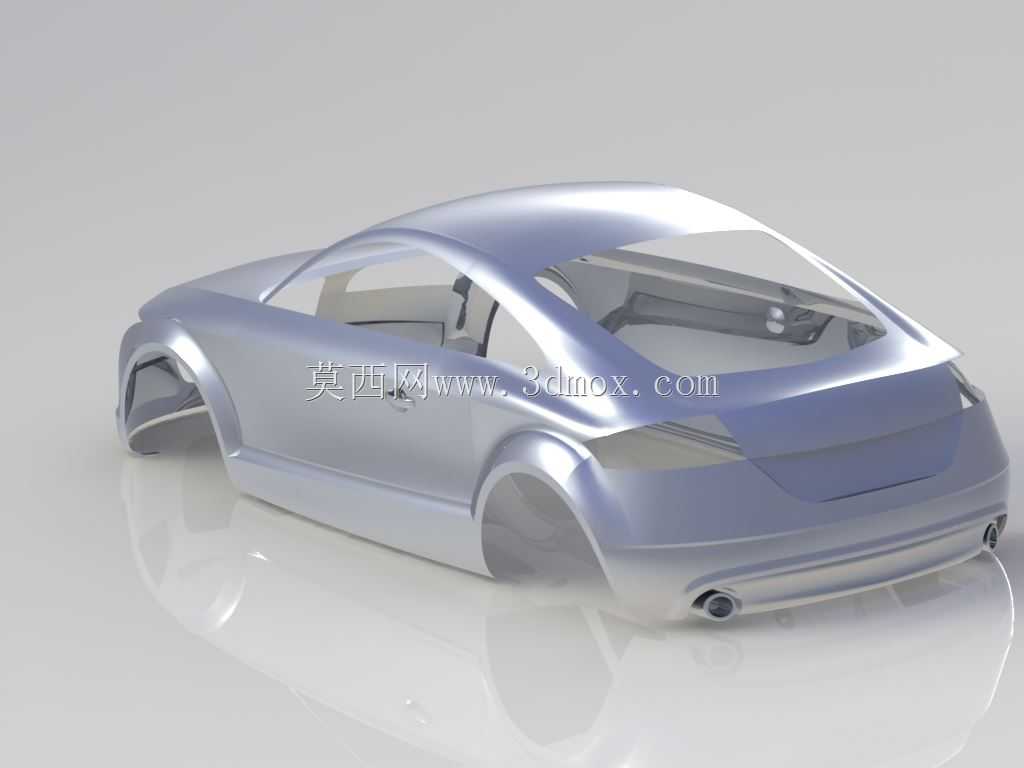

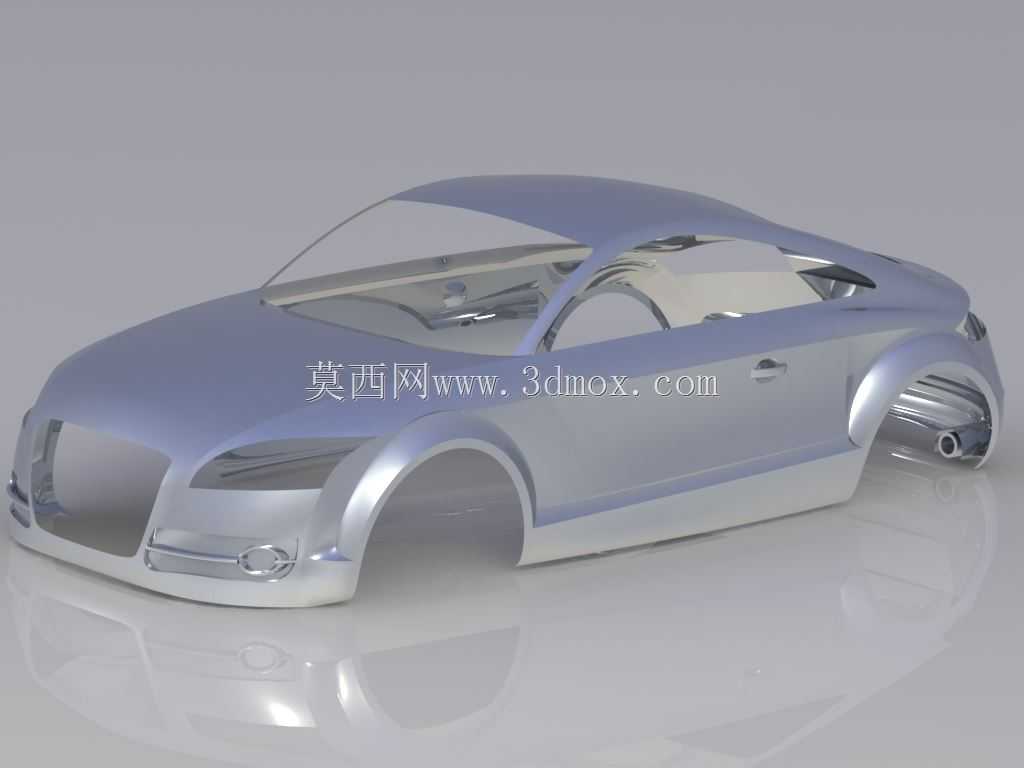

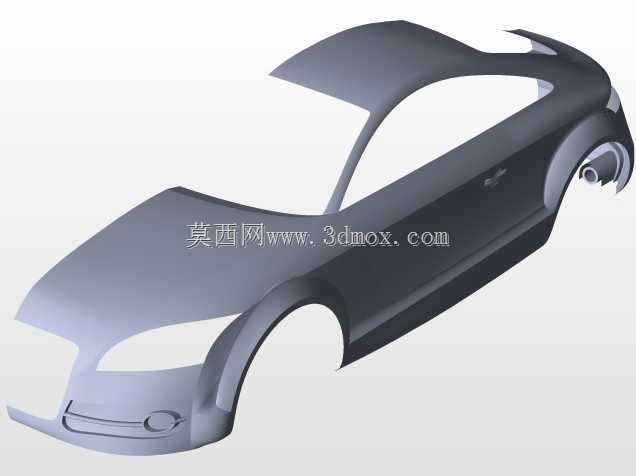

奥迪TT轿跑车身曲面结构三维数模

　　该数模还原了双门轿跑的车身外覆盖件曲面形态，覆盖前保险杠、翼子板、车门、侧围、车顶、后翼子板等核心外饰件的连续曲面结构，可用于汽车造型评审阶段的油泥模型参考、外饰件结构设计的曲面基准搭建，也能作为高校汽车设计专业曲面建模教学的实操案例，帮助学习者理解A级曲面的连续性控制逻辑。从设计思路来看，建模过程优先保证车身主特征线的流畅过渡，前脸部分的大灯轮廓与保险杠进气口曲面做了G2连续处理，避免光影反射出现断层；车门腰线从翼子板后端一直延伸至车尾，曲率变化严格遵循轿跑的俯冲姿态设定，轮拱位置的曲面凸起高度匹配实车的轮胎包络边界，预留出足够的悬架跳动空间，不会出现转向时轮胎与翼子板干涉的问题。车身侧面的曲面采用多段曲率拼接方式，

　　肩线位置的高光带在不同视角下都能保持均匀宽度，没有出现局部扭曲或者高光断带的情况，这也是汽车外饰曲面建模的核心要求——保证量产之后的冲压件在喷漆之后，光影反射效果符合设计预期。车顶线条从A柱顶端平滑过渡到C柱收尾，溜背角度兼顾了后排头部空间与风阻系数要求，曲面的拔模角度也做了预先校验，外覆盖件的冲压方向统一设定为车身Z向，所有可见面的拔模斜度都满足冲压工艺要求，不需要后续额外做结构调整。车门与侧围的分缝位置在数模中预留了均匀的间隙边界，缝宽按照量产车的常规标准设定，匹配位置的曲面落差控制在合理范围，既保证装配后的外观齐平度，也给密封条、铰链等安装部件留出了足够的布置空间。前保险杠下部的进气口曲面做了内收处理，

　　引导气流进入散热系统的同时，也能降低车头的升力，轮眉位置的曲面边缘做了小圆角过渡，避免冲压过程中出现开裂问题，同时也符合行人保护的相关要求，降低碰撞时对行人的伤害。整个数模的曲面构建逻辑完全遵循量产车的开发流程，没有出现为了视觉效果牺牲工艺可行性的曲面结构，所有特征的位置、曲率、过渡方式都能直接对接后续的结构设计环节，不需要重新搭建基础曲面。
