城市车辆钢管焊接式底盘框架结构

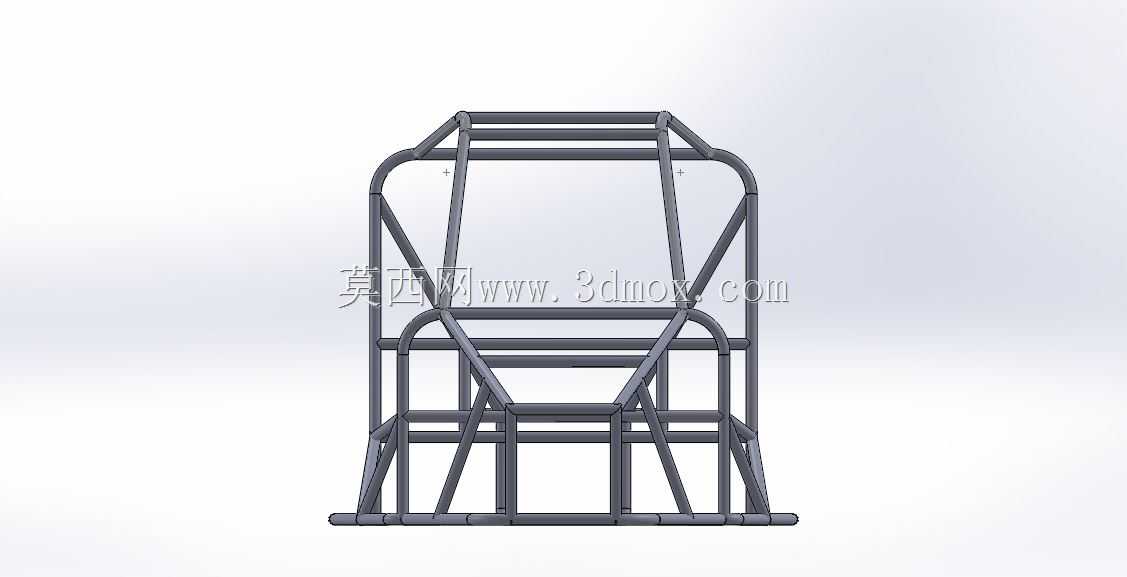

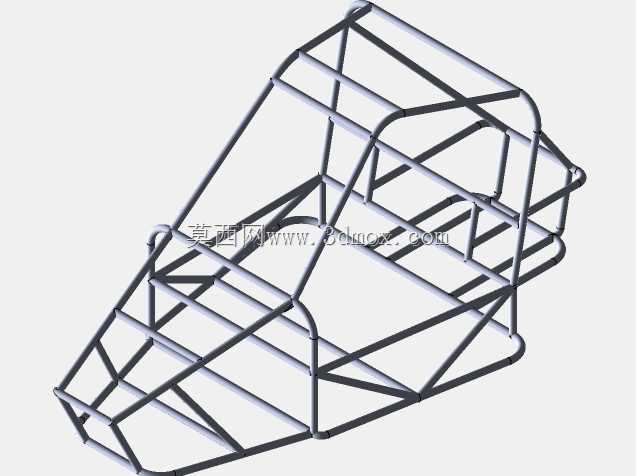

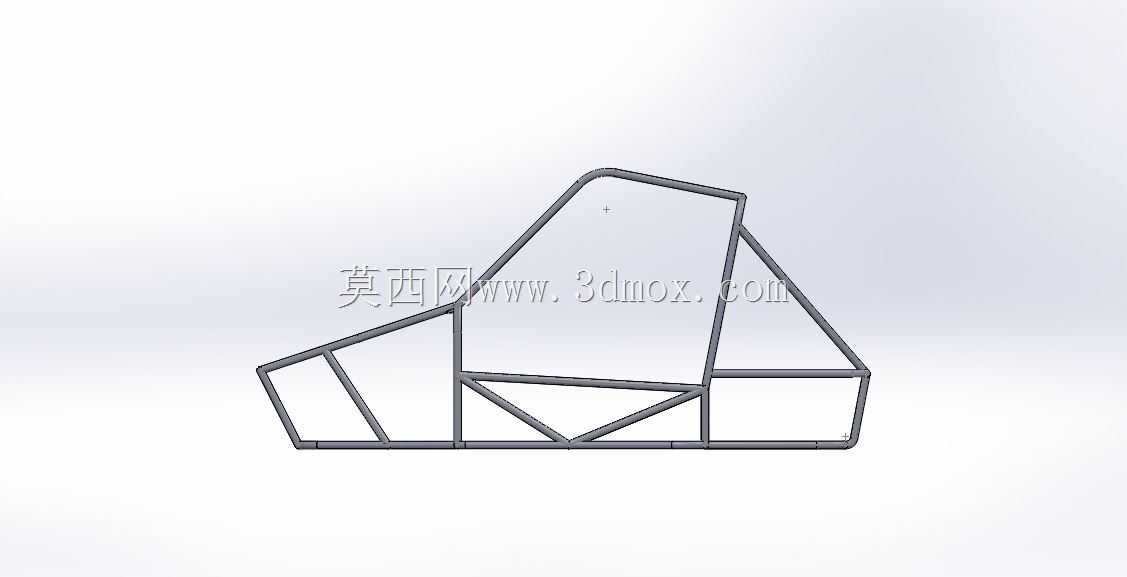

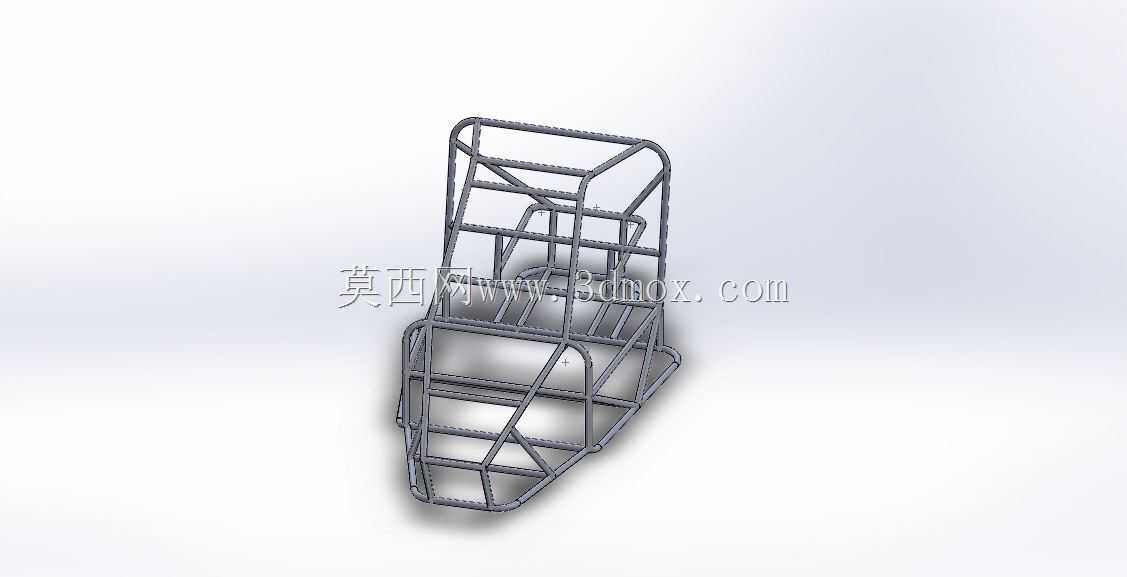

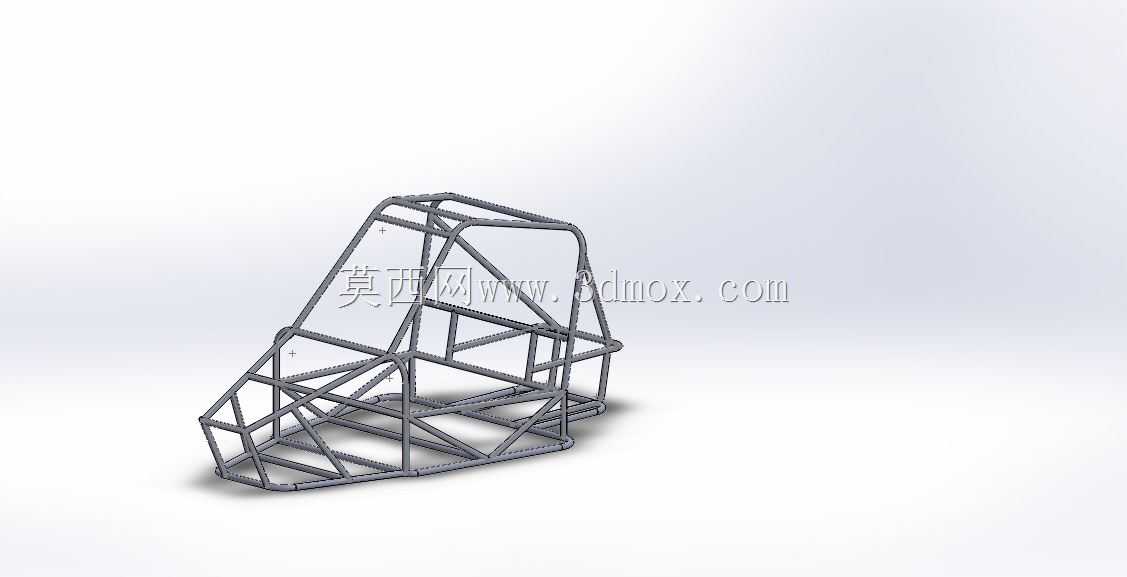

　　该钢管桁架式底盘框架主要面向小型城市通勤车辆、场地作业代步车的开发场景，作为整车核心承载基体，承担动力总成、驾乘舱、行走机构、覆盖件的全部安装定位与载荷传递功能。设计阶段优先考量城市道路频繁启停、低速过坎、小幅颠簸的实际工况，采用空间管阵布局替代传统冲压焊接式底盘，在控制整备质量的前提下最大化扭转刚度与弯曲刚度，适配小排量电动或燃油动力单元的轻量化需求。框架整体采用等径薄壁钢管拼接，主纵梁沿整车长度方向贯通布置，从前部防撞安装位一直延伸至后悬固定点，侧围区域通过斜向撑杆形成多个稳定三角结构，避免行驶过程中车架出现扭转变形，影响转向精度与部件安装精度。前部预留的安装点位可适配转向机、前悬摆臂、防撞梁以及动力单元的固定需求，

　　管端切口均做相贯线处理，保证焊接时管材贴合面积足够，焊缝受力均匀，避免应力集中导致的框架开裂。中部驾乘区域的框架轮廓严格按照人机工程边界设计，预留出座椅安装、踏板布置、方向盘操作的足够空间，侧围管梁同时承担侧面防碰的防护功能，无需额外加装侧防撞结构即可满足低速碰撞的防护要求。后部框架预留了后悬安装位、动力储能单元或油箱的安装空间，尾部横梁可直接固定后保险杠与尾灯支架。所有管材连接节点均采用满焊工艺要求，关键受力节点可增设加强衬片，适配不同载荷等级的车型改装需求。框架的安装孔位均按照通用小型车的部件安装尺寸设计，可直接适配市面上多数成熟的小型车行走部件与操控部件，无需二次改孔即可完成整车装配，大幅缩短原型车的开发验证周期。在实际试制过程中，该框架可通过夹具定位后一次性完成焊接作业，生产工序简单，无需大型冲压模具，适合小批量定制化城市车辆的生产场景，同时框架上部的预留点位可直接固定车身覆盖件与内饰安装支架，兼顾后期改装的拓展性。
