带爬梯的工业设备支撑底架结构设计

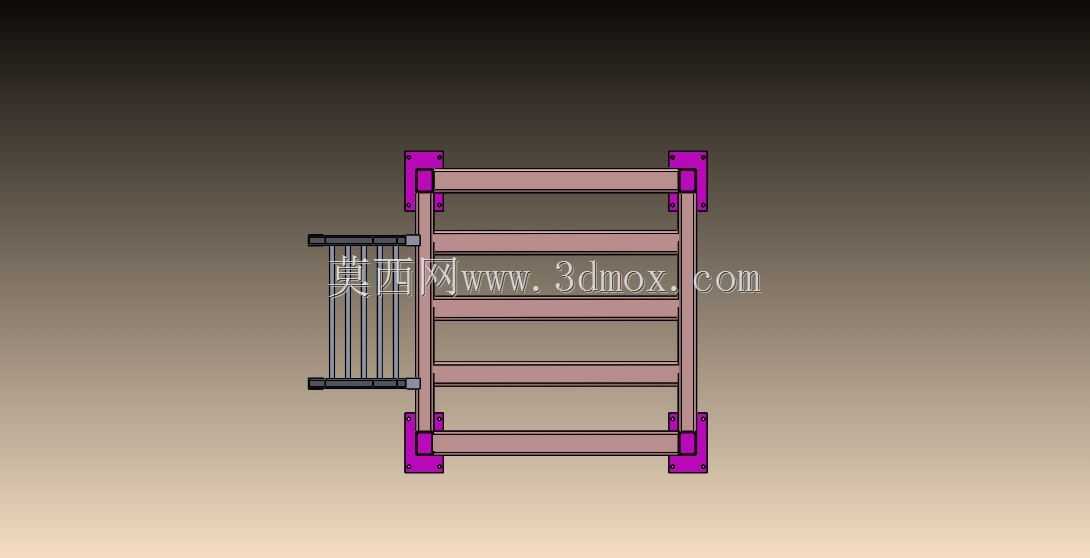

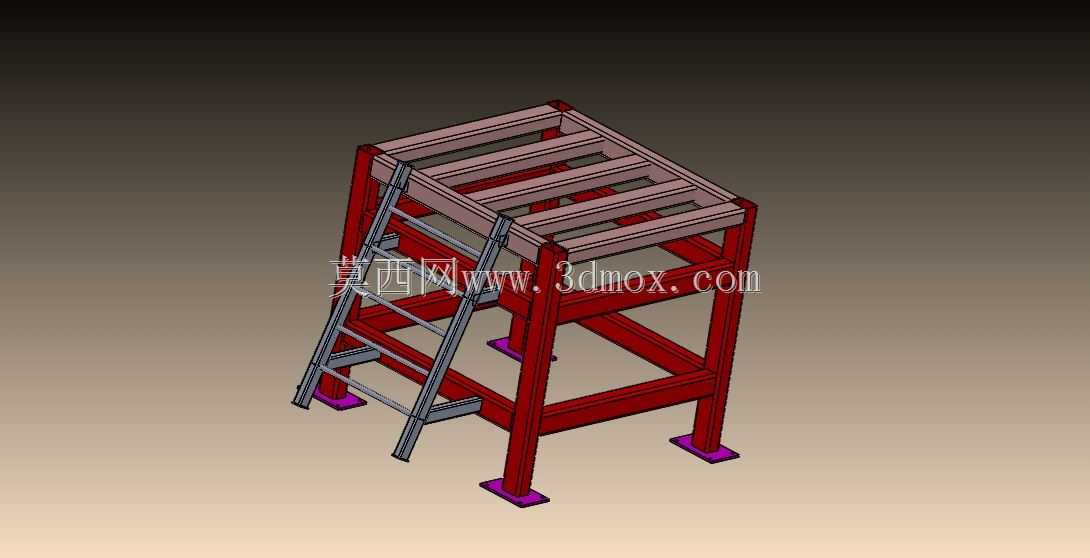

　　这款带爬梯的支撑底架，主要面向工业现场中小型储液、配套动力单元的承载安装需求，常见于车间分布式供油站点、小型液压站集成、生产辅助设备的高位承载场景，解决现场设备落地易积灰、操作维护高度不足、配套部件排布杂乱的实际问题。整体采用型钢焊接框架结构，主支撑立柱选用矩形型钢，底部设置带安装孔的方形垫板，可通过膨胀螺栓直接与混凝土地面固定，单根立柱底部垫板尺寸预留足够的安装操作空间，避免现场打螺栓时与框架梁产生干涉，整体安装边界控制在常规小型设备占地范围内，不需要额外做大规模基础改造，适配多数车间现有地面条件。框架上层采用多根平行排布的型钢横梁作为承载面，横梁间距根据配套箱体的底部支撑点位设置，既保证承载时的受力均匀，

　　避免箱体底板长期受力变形，也预留了足够的间隙方便后续管路、线缆从底部穿设排布，不需要额外在箱体上开孔走管。侧面集成的直爬梯采用圆钢做踏步、扁钢做梯梁，梯身与主框架采用焊接固定，踏步间距符合人工攀爬的人机工程要求，梯身上部与上层框架边缘齐平，操作人员攀爬至顶部后可直接踏上框架顶面，不需要额外跨越空隙，日常对顶部安装的设备做巡检、加注、阀门操作时，不需要额外挪动移动梯具，提升现场操作的便利性与安全性。框架中层设置的辅助横梁，可用于安装阀门、过滤器、小型泵体等配套部件，将原本零散布置在地面的附属部件集成在底架内部空间，既减少整体占地，也能让管路排布更短更规整，降低管路沿程阻力与泄漏风险。设计时充分考虑了焊接工艺的可行性，

　　所有型钢连接处均预留足够的焊接操作空间，避免出现焊缝位置过窄无法施焊的问题，整体框架做了受力校核，可满足常规中小型储液箱体满载状态下的承载要求，立柱与横梁的连接节点做了局部加强，避免长期受载后出现节点变形。爬梯与主框架的连接位置额外加设了斜向支撑筋，分散攀爬时的集中载荷，防止梯身与框架连接位置出现焊缝开裂。底部垫板的高度设置预留了少量调整空间，可配合垫铁对整体框架做水平度调整，适配地面存在轻微不平整的现场安装条件，不需要额外加工整块安装基础板，在控制整体重量的同时保证安装稳定性。
