带安装基座的传感检测组件结构设计

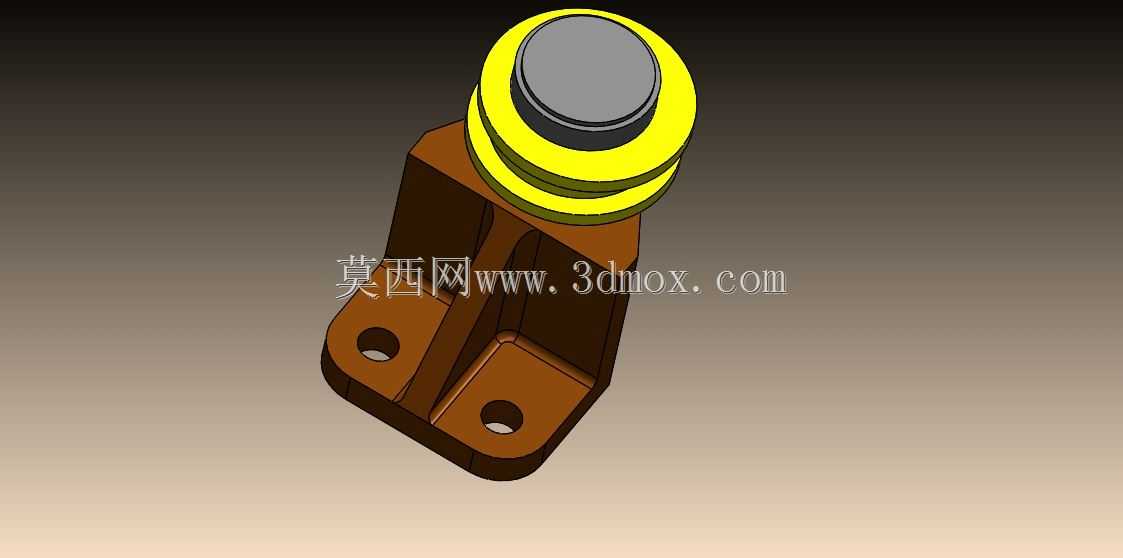

　　这款传感检测组件的结构设计，核心围绕工业现场的近距离位置检测、到位触发场景展开，常见应用在自动化产线的工件到位判断、工装夹具的夹紧确认、小型设备的行程限位环节，适配轻工装配、电子元件分拣、小型输送线的点位检测需求，能在常规车间的温湿度环境下稳定完成非接触式的位置信号反馈。从结构拆分来看，组件分为上部的传感感应端与下部的安装固定基座两部分，上部感应端做了多层环形台阶设计，最外层的黄色环形结构为防护缓冲层，采用软质耐磨材质，可在安装调试过程中避免感应端与周边金属构件发生硬碰撞，同时能阻隔部分切削液、粉尘的直接侵入，中间的灰色柱体为核心感应区域，端面做了平整处理，保证检测面与被测物体的平行度，减少检测距离的误差。

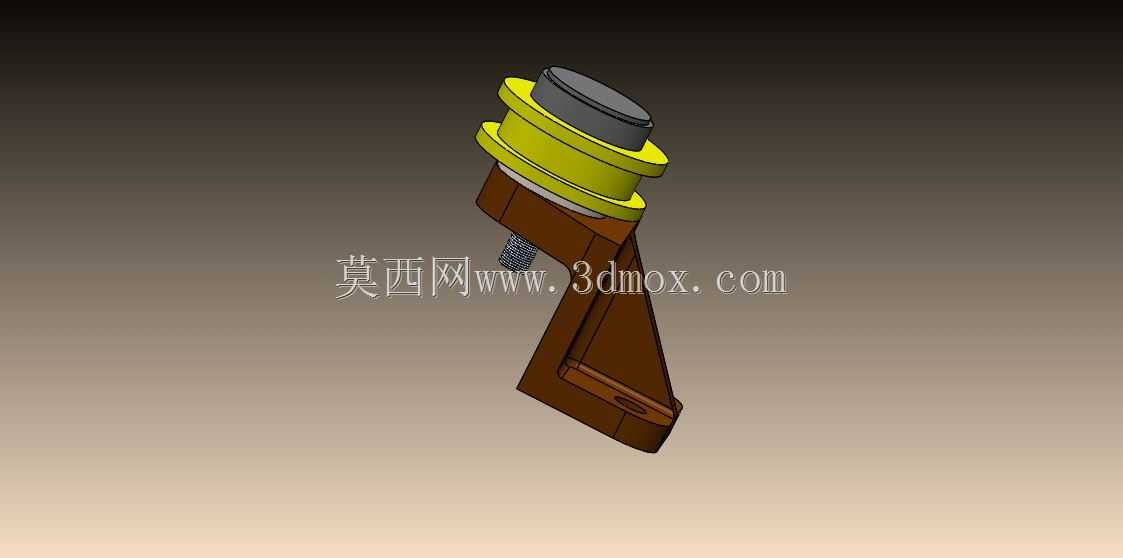

　　下部的棕色安装基座采用一体化的L型支撑结构，基座底板开设两个对称的圆形安装孔，孔位间距经过适配常规的M4/M5安装螺丝设计，可直接固定在型材机架、设备安装板的平面上，基座的立板部分做了加厚处理，与上部感应端的连接位置做了圆弧过渡，避免应力集中导致的连接断裂，同时立板与底板之间设置了三角加强筋结构，提升整体的抗振动性能，在设备运行产生小幅振动的工况下，不会出现感应端偏移、检测信号误触发的问题。设计过程中优先考虑了安装调试的便捷性，上部感应端与下部基座采用同轴嵌套的连接方式，可根据实际检测需求小幅调整感应端的伸出长度，调整到位后通过侧面的紧定螺钉完成固定，不需要额外制作转接件，能适配不同安装深度的场景。安装边界方面，

　　基座底板的轮廓尺寸控制在较小范围内，两个安装孔的中心距适配20mm间距的铝型材槽位，不需要额外打孔即可完成快速安装，感应端的外径尺寸适配常规的传感器安装支架孔径，在需要更换安装位置时，可直接拆下组件装到现有支架上，不需要重新加工适配零件。结构的细节处理上，基座的所有棱边都做了倒角处理，避免安装过程中划伤操作人员，感应端的环形防护层与基座的连接位置做了密封槽设计，可加装O型密封圈提升防护等级，适配有少量飞溅液体的生产场景，整体结构没有复杂的异形曲面，常规的铣削加工即可完成基座制作，加工成本低，后期维护更换配件也十分方便。
