适配Arduino的脉搏血氧检测指夹结构

　　这款指夹结构主要配套脉搏与血氧饱和度检测传感器使用，适配开源硬件Arduino开发平台，在个人健康监测、小型生理参数采集装置开发、学生科创项目原型搭建场景中应用广泛。日常使用时，指夹需要稳定夹持在使用者指尖部位，既要保证内部的光电检测元件与指腹皮肤贴合紧密，避免环境光线干扰检测光路，又不能施加过大夹持力造成指尖压迫不适，影响长时间连续监测的使用体验。设计过程中优先考虑了3D打印的工艺适配性，整体结构采用无支撑或少支撑的构型，所有壁厚均匀控制在1.5-2mm区间，既保证打印成品的结构强度，又避免打印过程中出现翘边、填充不均的问题，采用100%填充参数打印时，结构的抗弯折、抗疲劳性能完全满足日常反复开合夹持的使用需求。

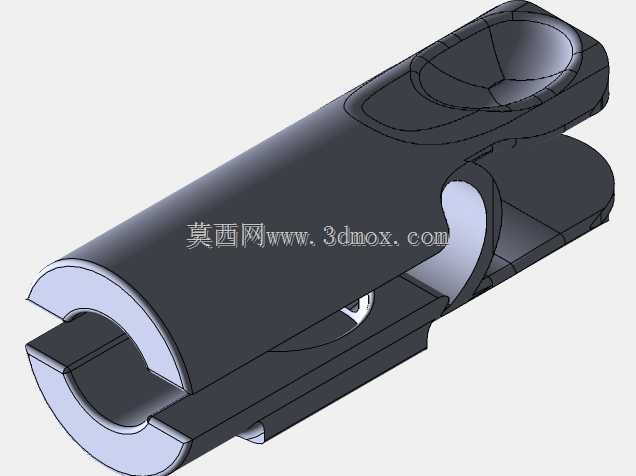

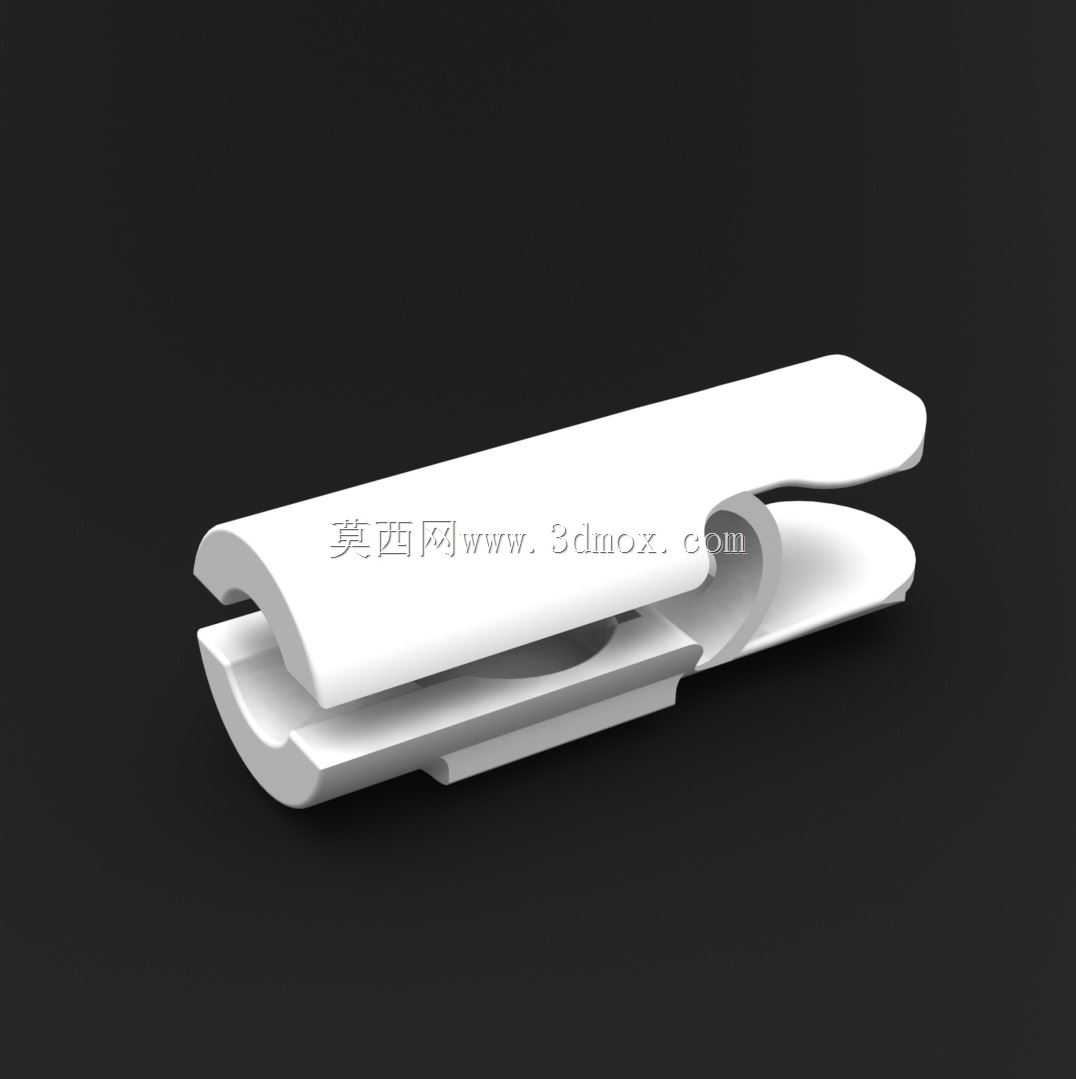

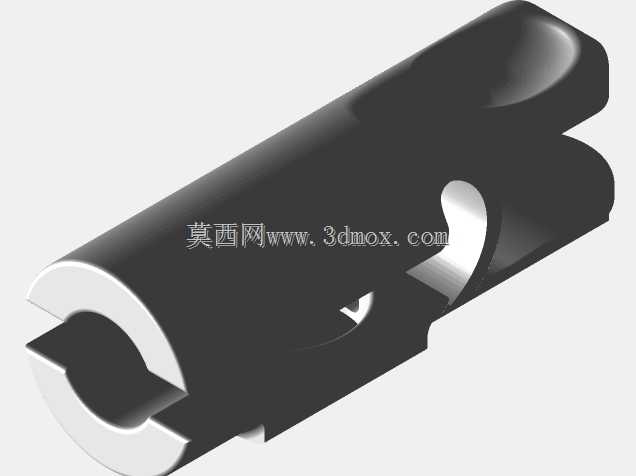

　　整体结构采用上下夹片一体化铰接的设计思路，铰接位置预留了0.2mm的装配间隙，打印完成后无需额外加装销轴类连接件，直接依靠材料本身的弹性即可实现开合动作，减少了装配环节的零件数量，降低原型制作的物料成本。夹片内侧对应传感器安装的位置预留了精准的定位卡槽，光电发射与接收元件可以直接嵌入卡槽内，不需要额外粘接固定，安装后元件的对位精度可以保证光路垂直穿过指尖软组织，减少检测信号的噪声干扰。夹片的外形轮廓贴合人体指尖的自然弧度，接触边缘全部做了R1.5以上的圆角过渡，避免长时间佩戴时硌伤皮肤，夹持力通过夹片根部的弹性形变控制在3-5N区间，既不会因为夹持过松出现移位漏光，也不会因为夹持力过大阻断指尖血液循环。

　　整体结构的外部最大尺寸控制在长45mm、宽18mm、夹持闭合状态厚度12mm的范围内，安装边界预留了直径3mm的走线槽，传感器的连接导线可以从夹片尾部的线槽引出，连接到Arduino控制板的模拟输入端口，不会因为导线拉扯造成传感器移位。结构的开合角度最大可以达到30度，能够适配不同粗细的成人指尖，通用性较强，夹片外侧做了防滑的浅凹槽设计，使用者捏持开合时不容易打滑，操作手感顺畅。经过实际装机测试，该结构配合对应的光电传感器可以稳定采集脉搏波信号，血氧饱和度检测的信号稳定性满足原型开发的使用要求，反复开合上千次后结构没有出现裂纹、铰接松动的问题，耐用性符合预期。
