带方形安装法兰的直流有刷驱动电机

　　做小型自动化设备选型时，这类带前置方形安装法兰的直流电机是很常见的动力件，不像无刷电机需要搭配驱动板，直接匹配对应电压的直流供电就能输出扭矩，在桌面级输送线、小型机械臂关节、实验室测试工装、智能小车驱动这类场景里用得非常多，很多做非标小设备的工程师做结构设计时，都会优先选这类安装方式固定的电机，不用额外做复杂的安装抱箍，直接通过法兰上的四个安装孔就能把电机牢牢锁在设备立板或者安装支架上，装配效率比光轴圆柱壳体的电机高不少。

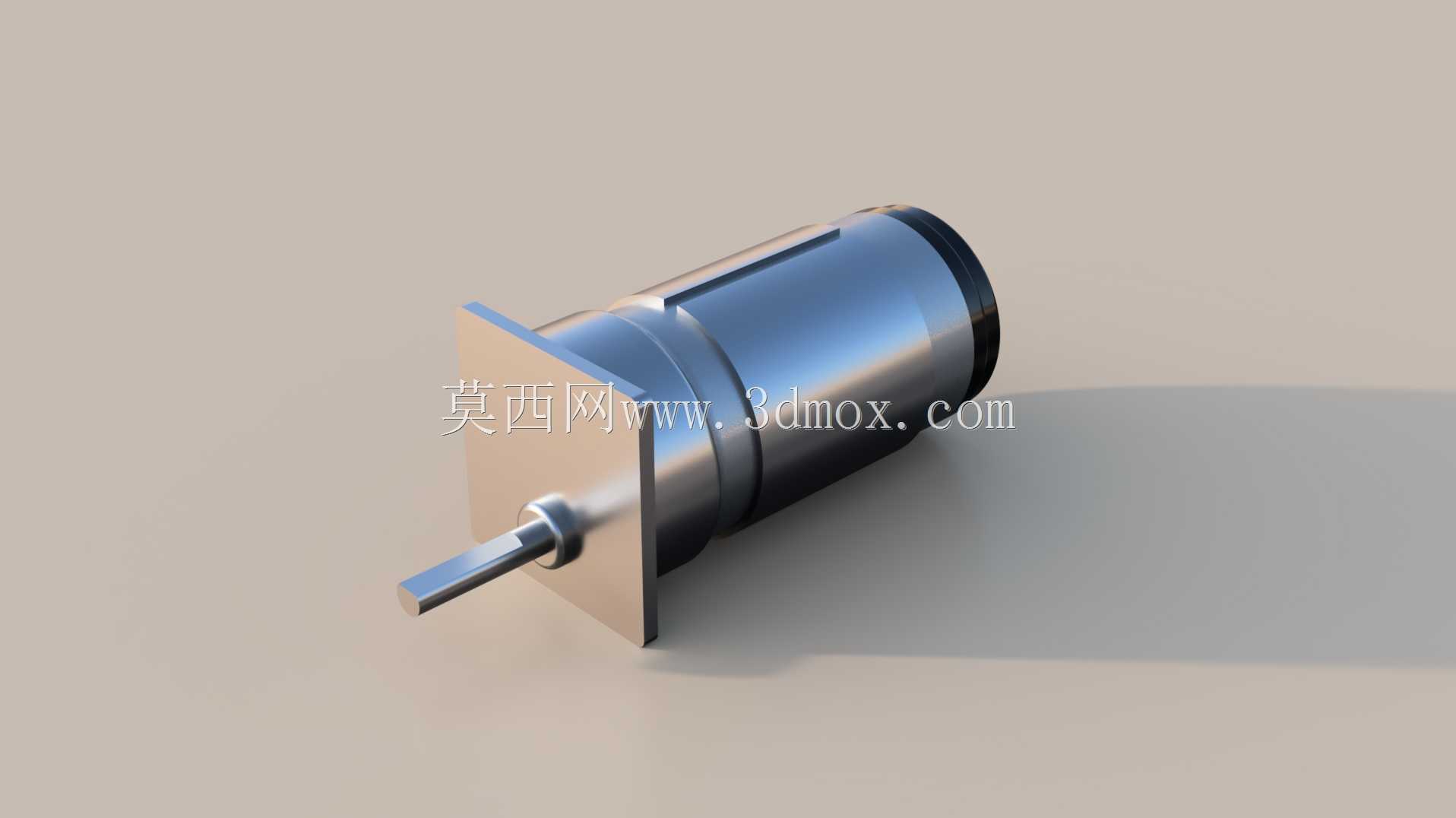

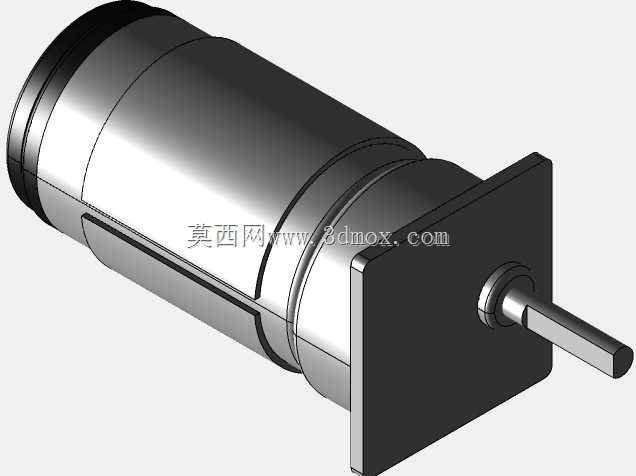

　　从结构设计角度看，这款电机的输出轴做了单扁位处理，装配同步轮、联轴器或者小齿轮的时候，不用额外打顶丝孔就能传递足够的扭矩，避免轴和传动件之间打滑空转，金属壳体的设计一方面能给内部的碳刷、绕组、减速结构提供足够的防护，避免车间里的粉尘、切削液溅入内部造成短路或者碳刷异常磨损，另一方面金属壳体的散热效率比塑料壳高很多，长时间带负载运行的时候，能把绕组产生的热量快速散出去，避免电机过热退磁，延长连续工作的时长。

　　做三维建模的时候，要重点把控几个安装边界尺寸：电机主体的圆柱直径是70mm，整体轴向长度150mm，这个尺寸决定了设备上需要预留的安装空间，不能和周边的走线槽、传感器安装位产生干涉；前置的方形安装法兰要和安装板的贴合面做平，建模时要注意法兰的安装孔位公差，预留0.2mm左右的装配间隙，避免实际加工时孔位偏差装不上；输出轴的直径是10mm，轴伸长度48mm，这个尺寸直接决定了能搭配的传动件规格，选联轴器或者同步轮的时候，内孔尺寸要和轴径匹配，轴伸长度要足够，不能出现传动件蹭到法兰端面的情况。

　　实际选型时还要结合负载工况匹配参数，这款电机额定转速204转每分钟，输出扭矩能到100千克力厘米，供电是19伏直流，适合中低转速、大扭矩的直驱场景，不用额外搭配大减速比的减速机就能带动中等负载的机构，比如小型传送带的主动辊、旋转工作台的驱动轴，都能直接用这款电机驱动，减少了中间传动环节的背隙，提升传动精度。建模的时候还要注意电机尾部的出线位置，预留足够的走线空间，避免装配时电线被壳体或者安装板压破，造成短路故障。
