机加工用精密台虎钳夹持工装结构设计

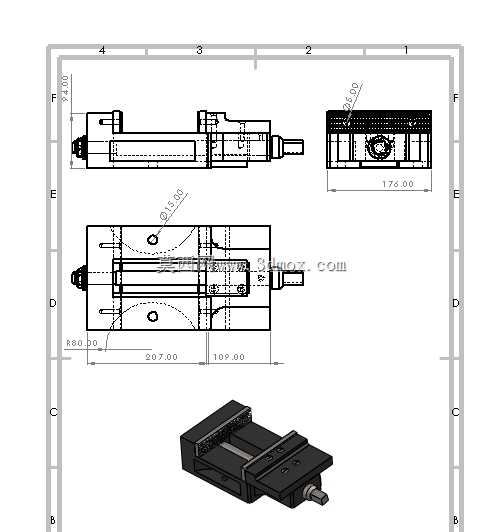

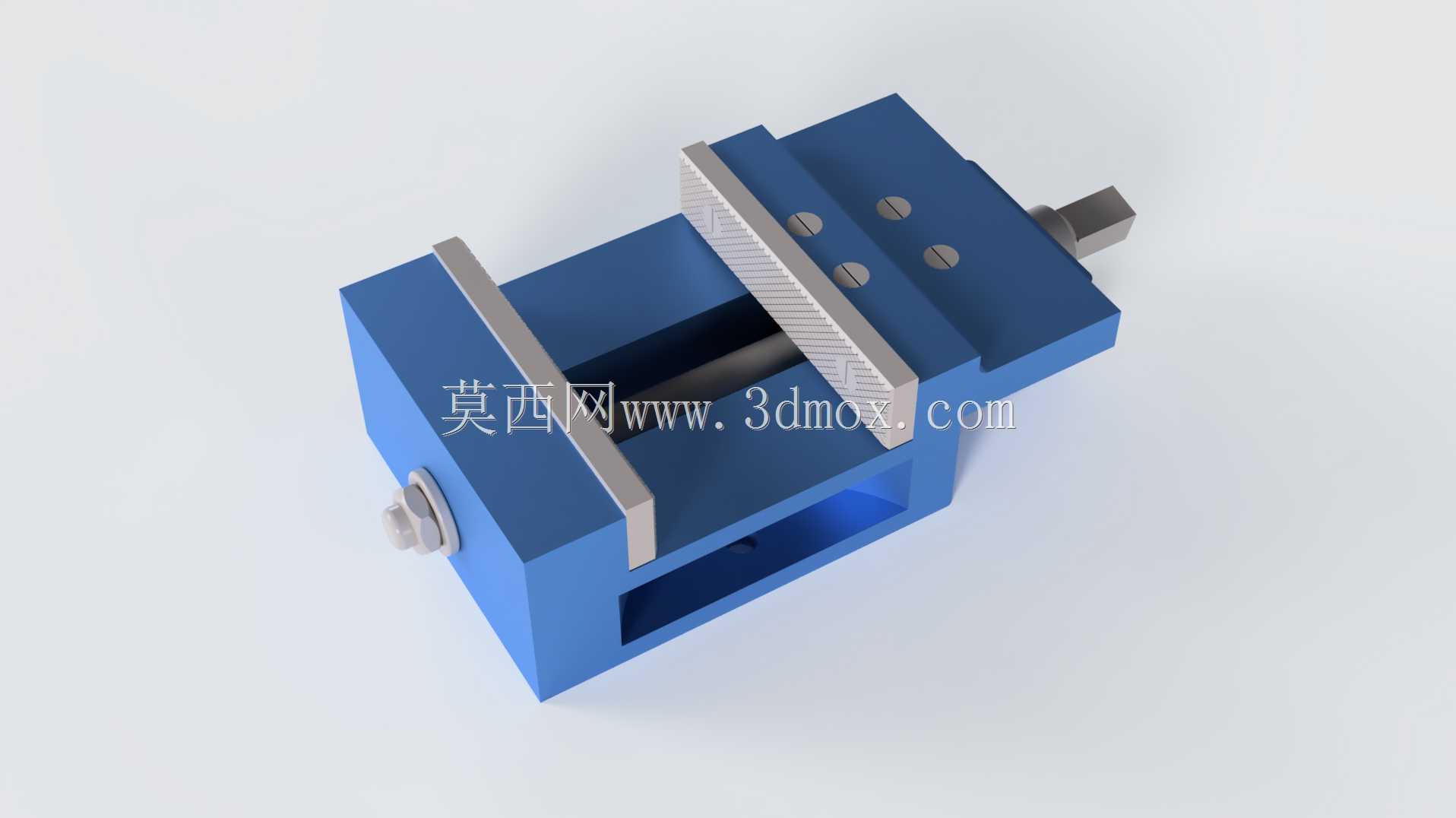

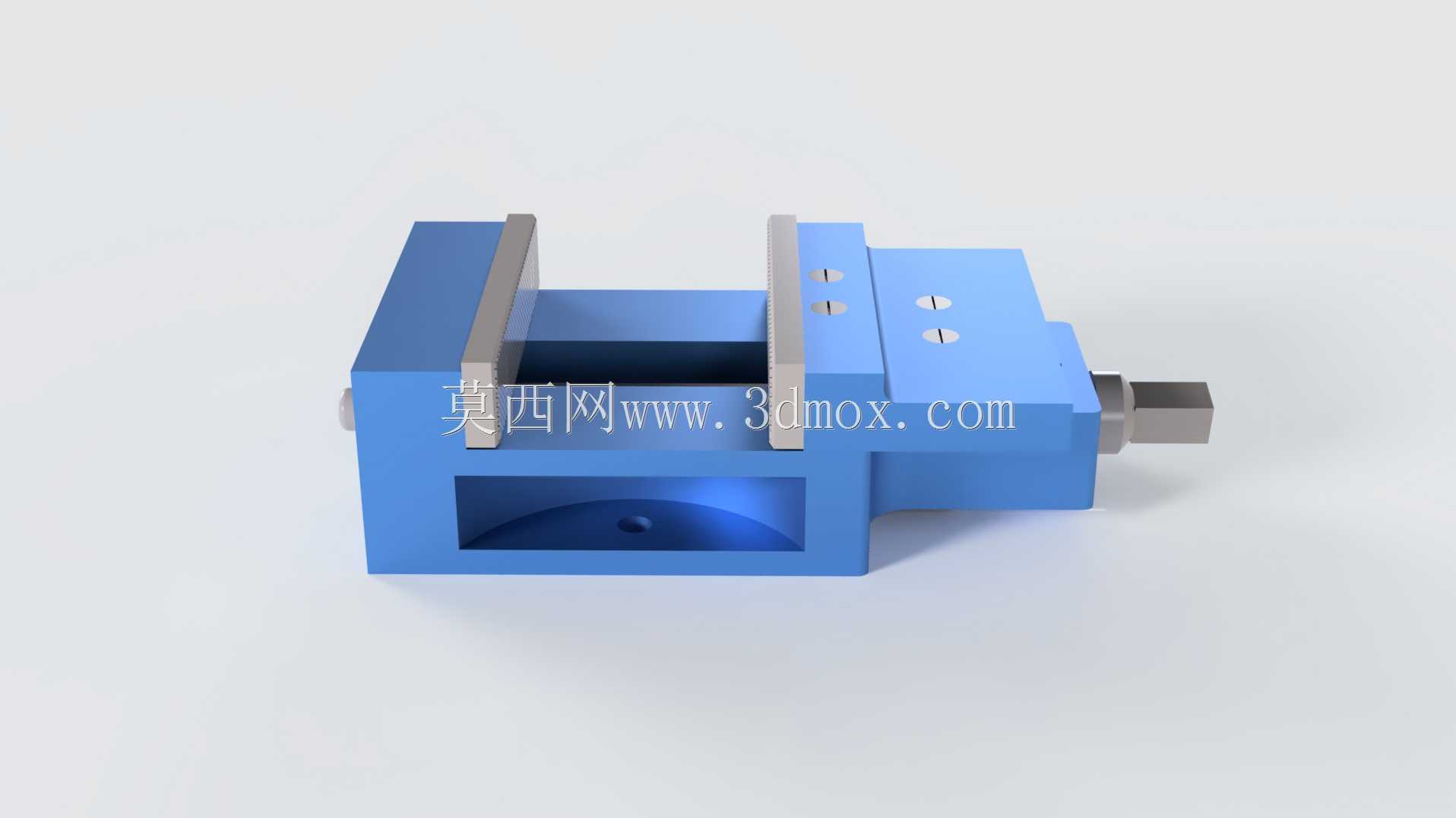

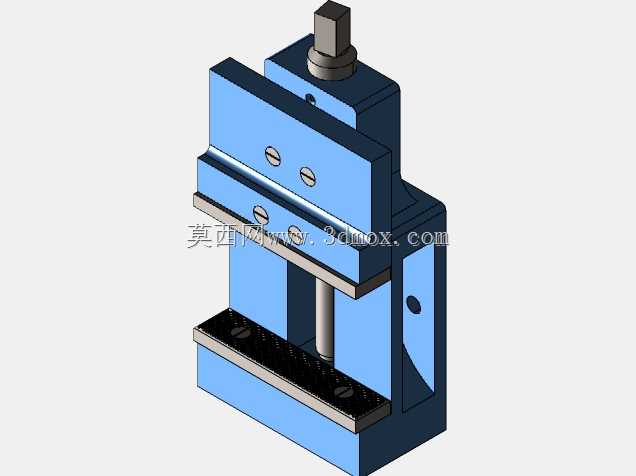

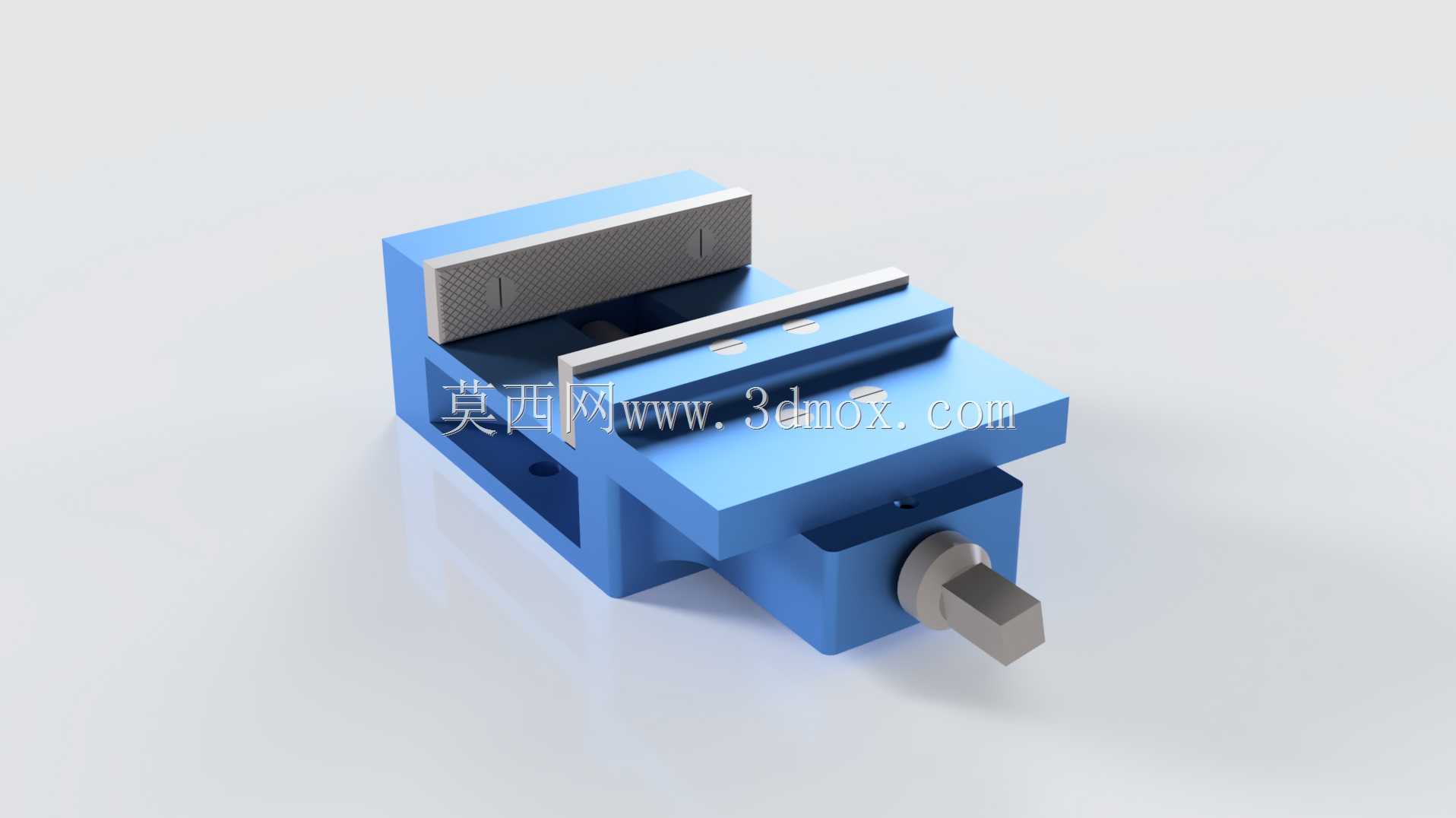

　　这款台钳的三维结构完全贴合车间实际装夹需求，从安装边界来看，底部预留的标准槽位可直接适配多数常规钳工台、铣床工作台的T型槽安装尺寸，无需额外加工转接板即可完成固定，钳身整体采用一体式铸铁结构的建模逻辑，活动钳身与固定钳身的配合导轨做了加长设计，相比普通短导轨台钳，夹持长条形工件时不会出现钳口上翘的偏载问题。从功能特性上，钳口表面做了交叉网纹的防滑结构建模，同时预留了可更换软钳口的安装螺孔，实际生产中夹持精加工面工件时，可更换铜质或铝质软钳口，避免夹伤工件表面，丝杆传动部分采用了梯形螺纹的结构设计，相比普通三角螺纹，夹持时的自锁性能更可靠，大进给量切削时不会出现钳口松动退夹的问题，钳身侧面还预留了辅助定位的基准面，

　　可配合定位块实现工件的快速找正，减少装夹辅助时间。在实际应用场景中，这类台钳不仅可用于钳工工位的手工锉削、划线、装配作业，也可直接安装在小型铣床、钻床的工作台上，完成小型零件的铣削、钻孔、攻丝工序的工件固定，针对小批量零件加工场景，加长的钳口行程可满足不同尺寸规格工件的装夹需求，从几毫米厚的薄板零件到百余毫米宽的方块零件都可稳定夹持。设计思路上完全摒弃了多余的装饰性结构，所有结构都围绕装夹稳定性、操作便捷性展开，活动钳身的尾部设置了行程限位结构，避免操作时丝杆旋出脱落，钳身底部的空心结构既减轻了整体重量，又可在夹持管状零件时容纳伸出的工件部分，不会出现工件与钳身干涉的问题。从安装适配性来看，钳身的整体宽度、

　　高度尺寸都符合通用机加工设备的工作台装夹空间要求，不会出现与机床主轴、刀具路径干涉的情况，丝杆端部的四方头可配套标准加力杆，需要大夹持力时可借助加力杆增力，同时不会因为过度施力造成丝杆螺纹变形，整体结构的受力路径经过优化，夹持力可均匀传递到钳身与工作台的连接部位，长期重载使用也不会出现钳身变形的问题。
