竞赛用多接口法兰式传感基座结构

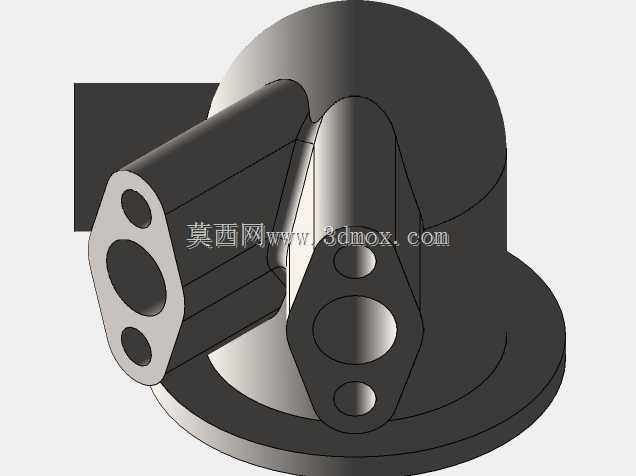

　　这款多接口法兰式基座结构，是传感检测类设备安装链路里的核心转接承载件，日常在工业流体参数监测、气动回路压力采集、小型液压支路状态检测场景中承担介质导流与传感元件固定的双重作用。从结构设计逻辑来看，主体采用底部圆盘式安装面作为主承载基准，圆盘端面预留均匀分布的安装孔位，可直接通过螺栓紧固在设备外壁、阀组集成块或者管路支架上，安装时需保证盘面与安装基准面的平面度公差不超过0.05mm，避免密封面受压不均出现介质渗漏问题。主体上部的半球形过渡腔体，是为了降低介质流经转接部位时的流阻，避免直角通径带来的紊流冲击影响传感元件的检测精度，腔体壁厚按照1.6倍公称通径的承压标准设计，可满足常规工业工况下1.6MPa以内的静压承载需求。

　　侧向伸出的两个不同通径的法兰接口，分别对应不同规格的传感元件安装需求，较大的通径用于安装主参数检测传感头，较小的旁通接口可用于接取温度补偿元件或者泄压校验支路，每个接口端面都设计了同轴的密封槽与定位止口，安装传感元件时可直接嵌入O型密封圈实现端面密封，无需额外缠绕密封带，大幅提升现场装配效率。垂直于侧接口方向的菱形法兰安装面，是预留的扩展接口，可根据实际工况需求加装旁通阀、阻尼器或者二次检测元件，三个安装孔呈三角分布，可保证外接元件安装后的抗振性能，避免设备运行过程中的振动导致接口松动。建模过程中需重点关注各接口之间的位置度公差，尤其是侧接口与底部安装面的垂直度偏差需控制在0.03mm以内，否则会导致传感元件安装后出现倾斜，

　　检测探头无法正对介质流向，最终造成检测数据出现系统性偏差。另外各法兰孔的中心距需严格按照对应接口的通用安装标准设计，保证不同厂家的同规格传感元件都能直接适配安装，无需二次扩孔或者转接。腔体内部的过渡圆角全部采用R3以上的圆弧过渡，既可以避免应力集中导致的腔体受压开裂，也能减少介质残留，在用于洁净流体或者有卫生要求的检测场景时，不会出现介质滞留积垢的问题。这类结构在建模练习时，可通过多实体组合、布尔运算的方式快速完成主体构建，再通过异形孔向导完成各安装孔的精准定位，能有效锻炼建模者对复杂腔体类零件的尺寸把控能力，也能加深对工业传感安装场景的结构设计理解。
