剖视结构流体控制阀体三维设计

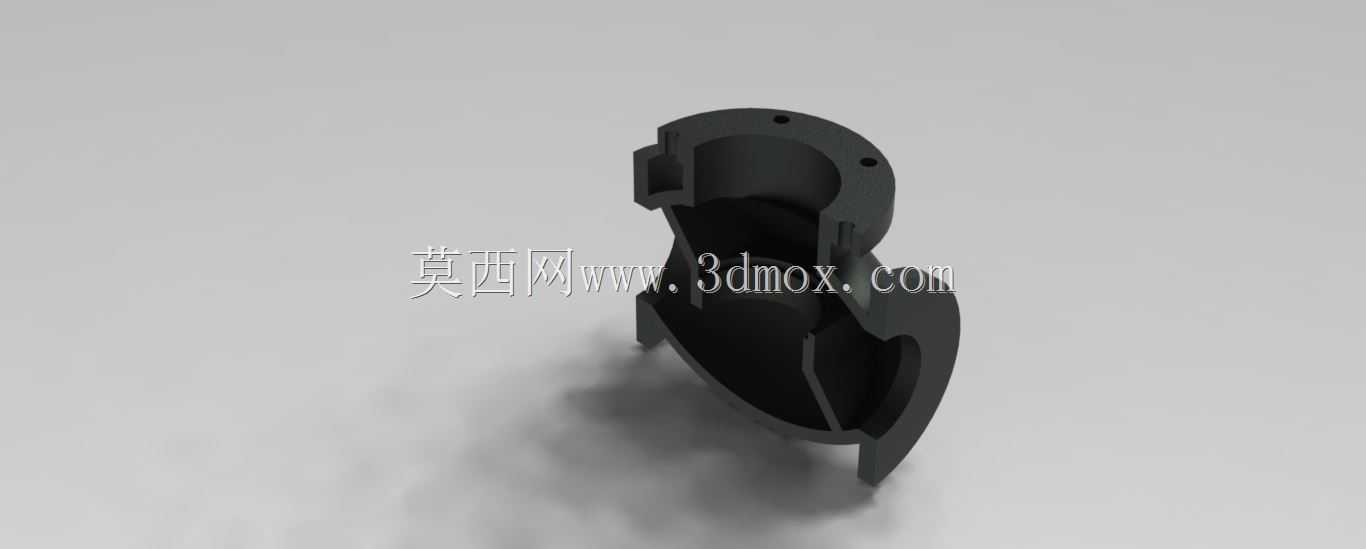

　　这款阀体的剖视结构设计，核心是为了直观呈现内部流道的走向与腔体布局，在流体控制管路系统中，阀体作为承压与导流的核心载体，其内部流道的顺滑度、腔体过渡的圆角处理，直接影响介质流经时的压损与湍流程度。从实际工程应用来看，这类阀体常适配于中小通径的流体输送场景，可用于净水设备、小型液压回路、实验室气路管控等场景，承担介质通断、流向切换的基础承载功能，外部的安装凸耳预留了标准螺栓孔位，安装时可直接对接同通径的管路法兰，不需要额外加工转接结构，能有效缩减现场装配的工序时长。设计过程中优先考虑了介质流动的阻力优化，内部流道的转折处均做了大圆角过渡处理，避免直角结构造成的介质冲蚀与压损升高，腔体内部的限位台阶尺寸经过公差匹配，

　　可直接适配对应规格的阀芯、密封件组件，不需要二次修配。从安装边界来看，阀体的轴向安装尺寸预留了足够的密封件压缩空间，径向轮廓避开了管路周边常见的干涉位置，在密集排布的管路组中也能顺利完成装配，外部的壁厚分布经过承压校核，在额定工作压力下不会出现应力集中导致的变形或渗漏问题。剖视展示的结构能让结构工程师快速核对内部流道与外部接口的对应关系，在做管路系统整体布局时，可直接调取模型核对安装空间，提前规避装配干涉问题，也能为后续的密封件选型、阀芯匹配提供准确的尺寸参考。阀体的外部非加工面做了均匀的壁厚处理，既满足铸造或3D打印的工艺要求，也避免了不必要的材料浪费，安装孔的位置度公差符合通用管路安装标准，可兼容市面常见的同规格管路连接件，不需要定制专属的转接配件。
