金属板材连续冲裁加工模具结构设计

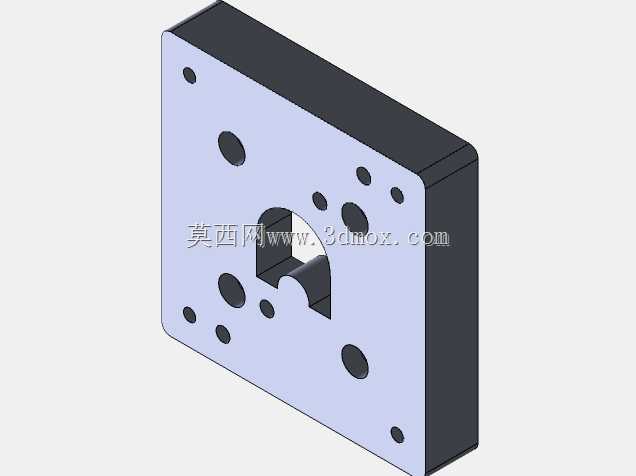

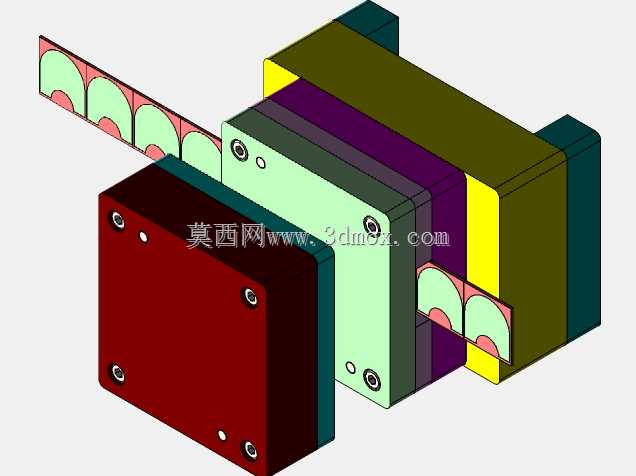

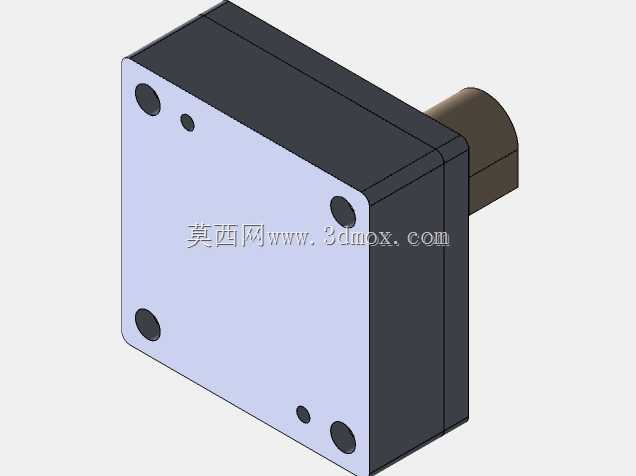

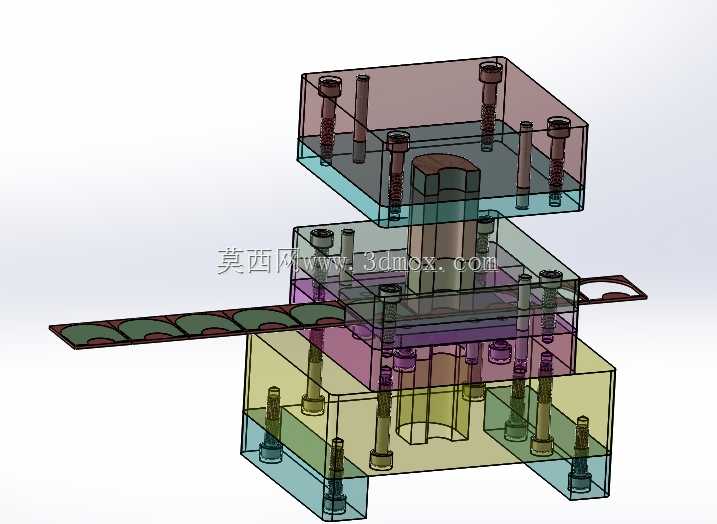

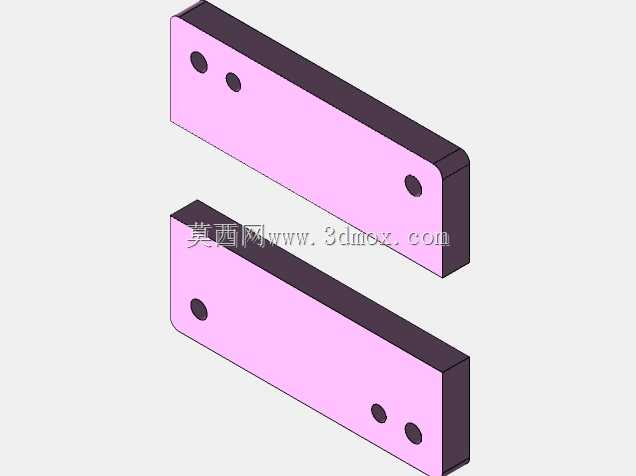

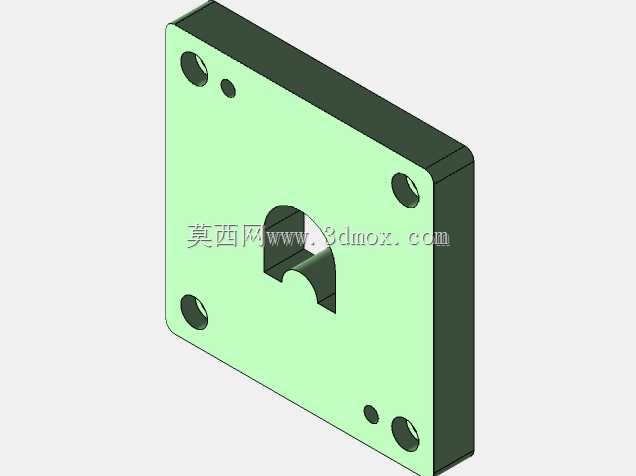

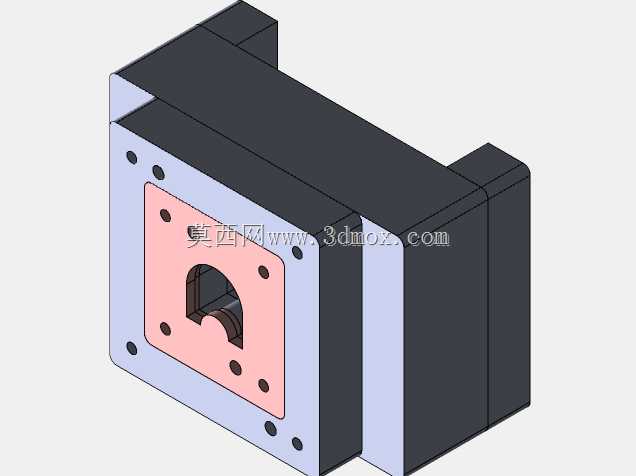

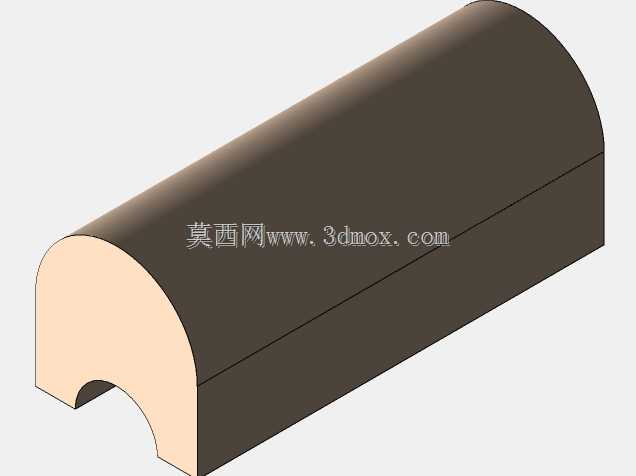

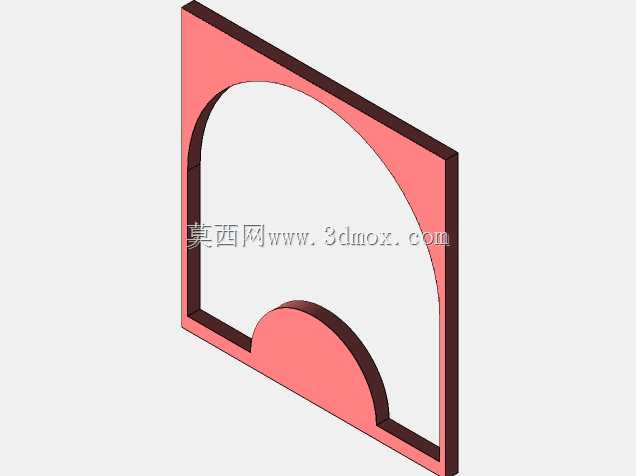

　　这套冲裁模主要面向金属带料的连续冲压落料工序，常见于五金零部件量产的冲压生产线，适配常规开式机械压力机安装使用，可完成薄金属板材的连续送料、定位、冲裁、出料全流程作业，多用于小型五金结构件、电子五金配件的批量冲制生产。从结构布局来看，该模具采用典型的三板式模架结构，上模部分通过模柄与压力机滑块连接，内置弹性卸料组件与冲裁凸模，凸模安装采用台肩固定加防转销定位的方式，保证冲裁过程中凸模的同轴度与抗侧向力能力，弹簧预紧力根据冲裁板材厚度与冲裁力计算匹配，可在冲压回程时顺利箍住带料完成卸料，避免带料随凸模上行移位。下模部分集成凹模、导料板、承料板与定位挡料结构，导料板间距根据带料宽度设计单边0.1mm的间隙，保证带料送进过程顺畅无卡滞，

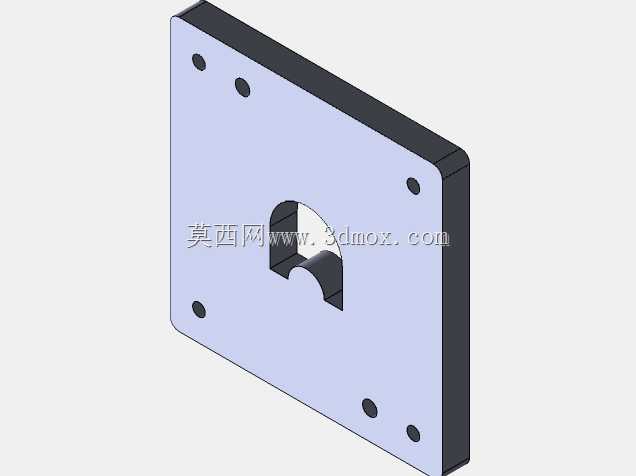

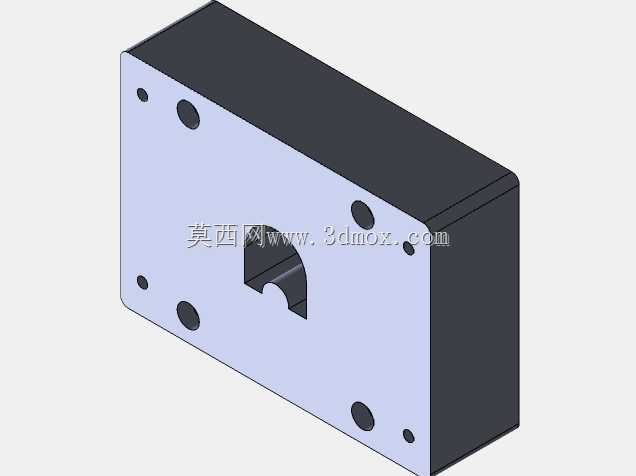

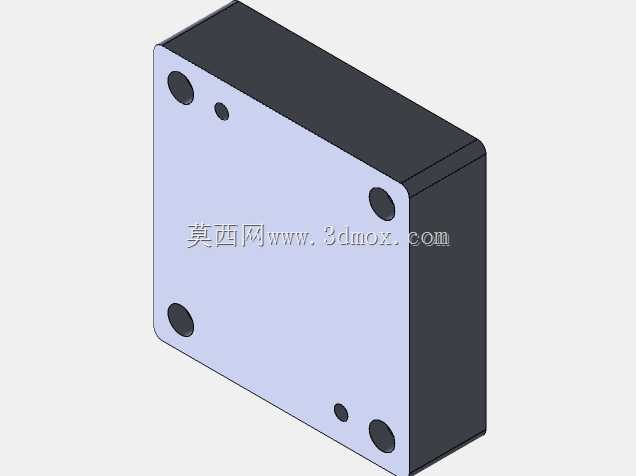

　　挡料销位置匹配步距设计，确保每一次冲裁的孔位与外形尺寸精度控制在IT10级公差范围内。上下模之间设置独立导柱导套组件，导柱采用SUJ2轴承钢淬火处理，表面硬度达到HRC60以上，配合铜合金导套实现无间隙滑动导向，可抵消高速冲压过程中的侧向偏移，延长模具刃口的使用寿命。模具的安装边界适配常规25吨到40吨开式压力机的工作台面尺寸，上模座、下模座的安装槽与压板位置符合通用压力机的装模标准，无需额外加工转接板即可完成装夹。设计过程中重点考虑了冲裁力的中心与压力机滑块中心重合，避免偏载导致的导柱磨损与刃口崩缺，凹模刃口采用直壁加漏料斜度的结构，直壁高度取3mm保证刃口修磨余量，漏料斜度取1.5度保证冲裁完成的制件顺利从下模座落料孔排出，

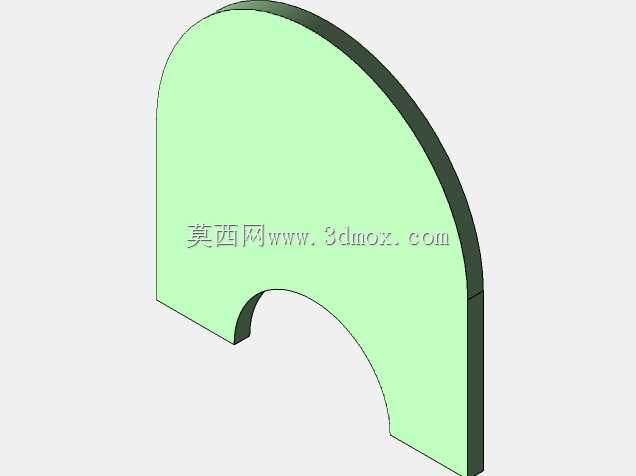

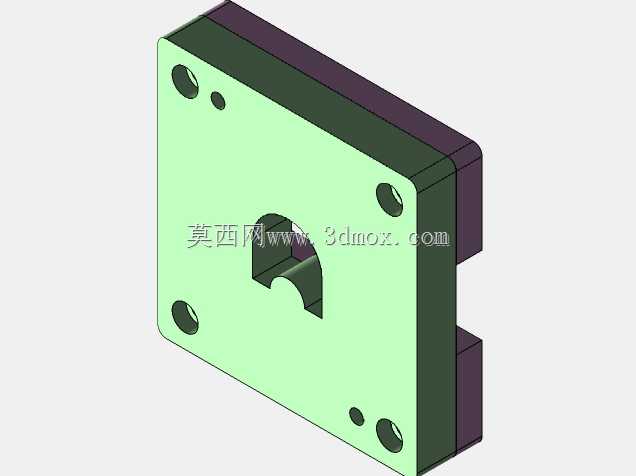

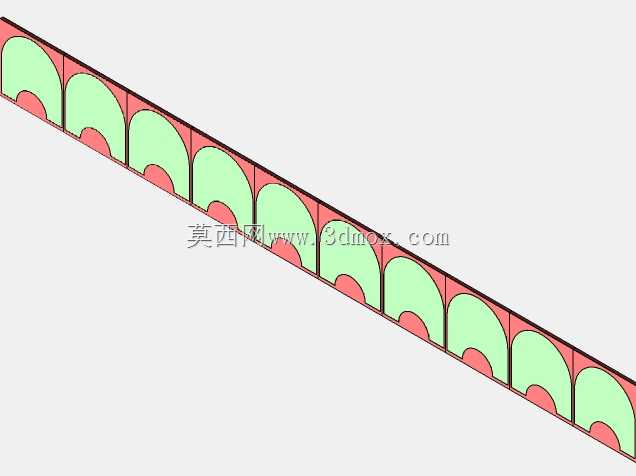

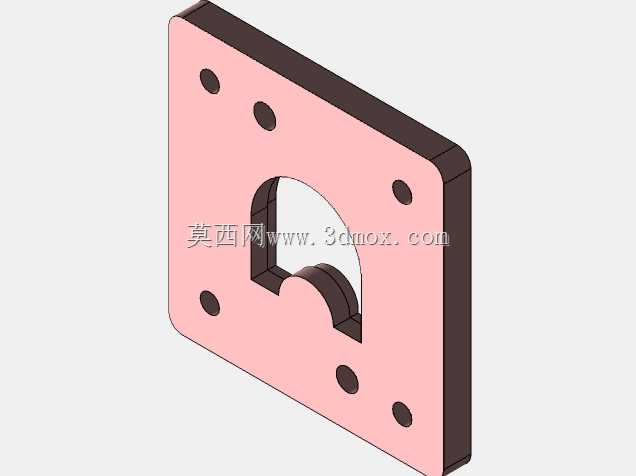

　　不会在型腔内堆积造成堵料。送料方向设置侧刃粗定位与导正销精定位的组合结构，侧刃先冲切带料侧边的定位缺口完成步距预定位，导正销在凸模接触板材前插入预冲孔完成精定位，将送料步距误差控制在0.02mm以内，保证连续冲裁过程中制件的外形一致性。弹性元件的排布围绕凸模周向均匀布置，保证卸料板压料时受力均匀，不会出现带料压痕不均、翘曲变形的问题，卸料板与凸模之间采用小间隙配合，同时兼具凸模导向保护的作用，可在凸模进入凹模前提供径向支撑，降低细长凸模的折断风险。模具的闭合高度、开模行程均匹配常规压力机的参数范围，实际生产中可根据冲压板材的材质调整弹簧预压量与冲裁间隙，针对0.5mm到2mm厚度的冷轧钢板、铝板、铜板均可实现稳定冲裁，刃口修磨时只需拆开上模卸料板即可完成凸模、凹模的刃口打磨，无需完全拆解模架，降低生产现场的模具维护耗时。
