薄板冲压用级进式冲压模具结构

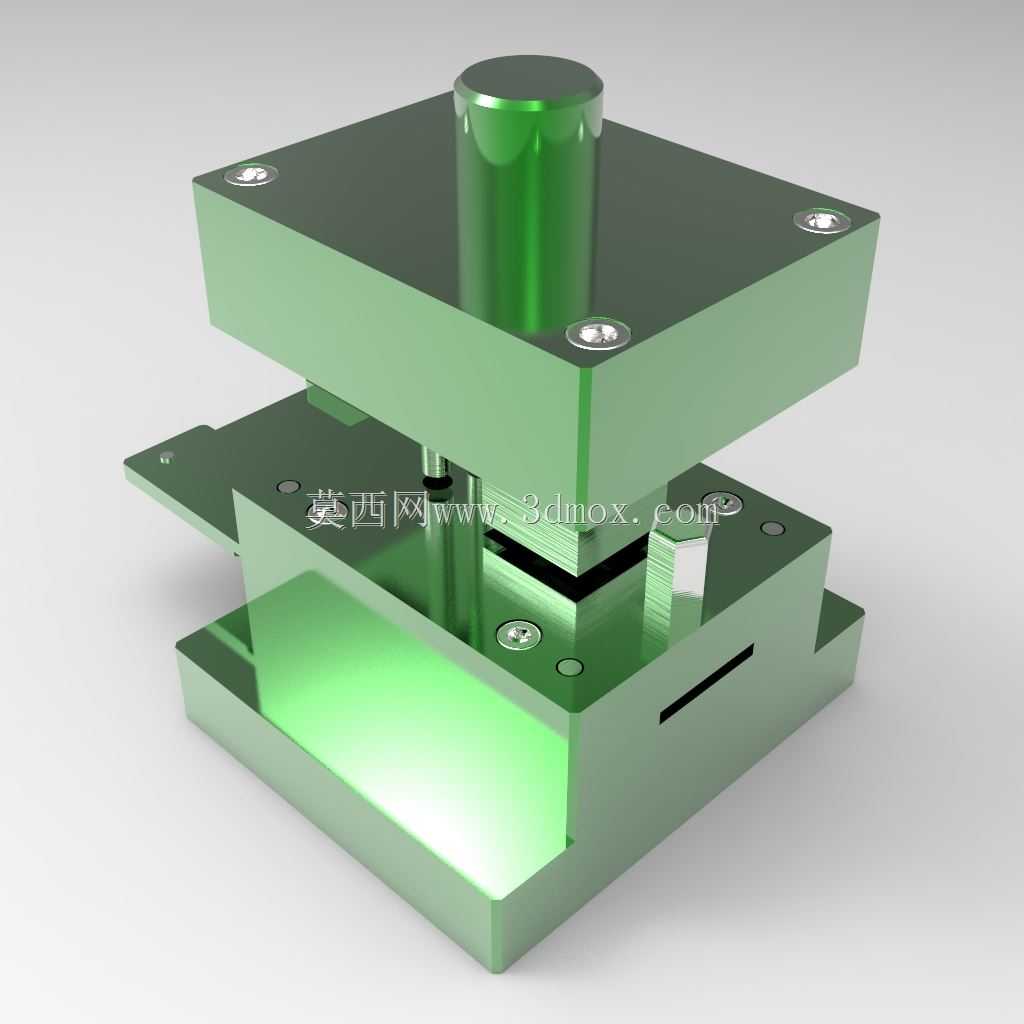

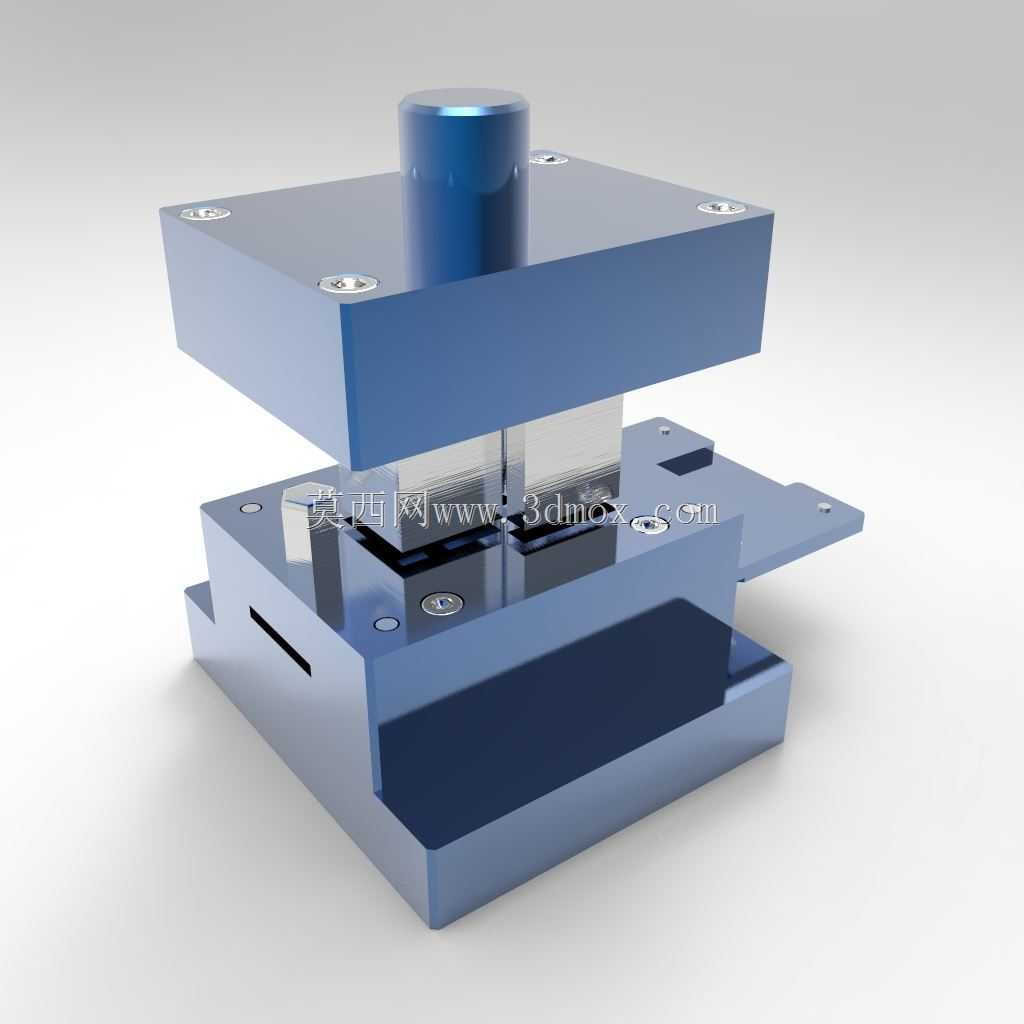

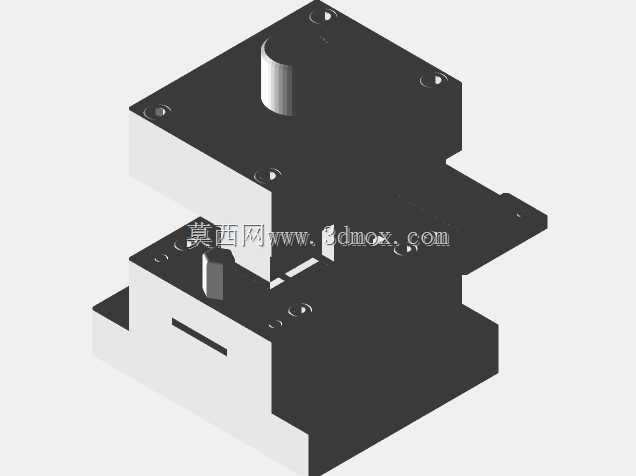

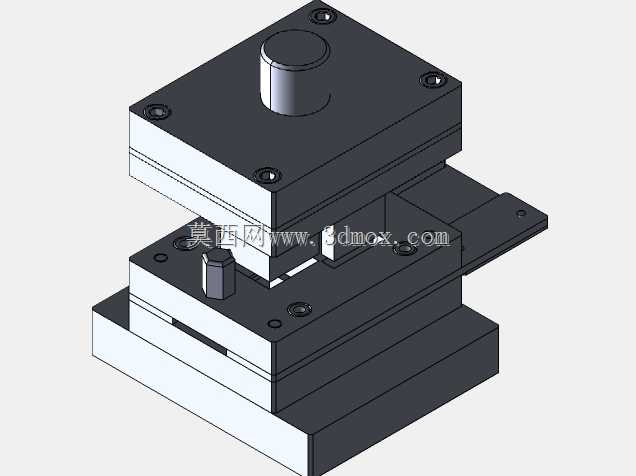

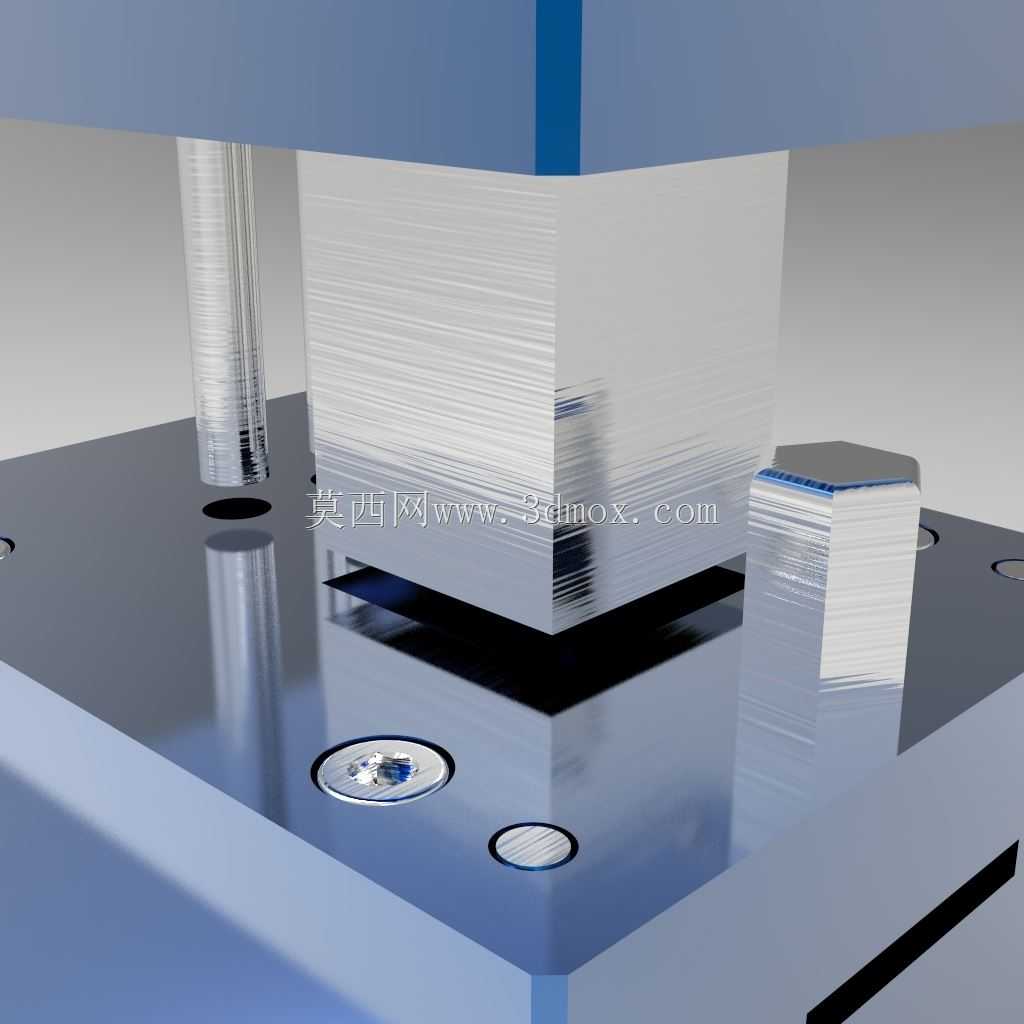

　　在五金冲压批量生产场景中，这类级进结构模具主要适配小型金属薄板零件的连续冲压工序，常见于电子接插件、小型五金结构件、家电金属配件的生产线，可在单台压力机的单次行程内完成多道冲压工序，相比单工序模能大幅减少工件周转与装夹次数，稳定提升批量生产的加工精度与生产效率。整套模具采用典型的后侧导柱模架结构，上下模座通过对角布置的内六角螺钉与销钉完成定位锁紧，模柄设置于上模座中心位置，可直接与压力机滑块的模柄安装孔配合，安装时无需额外找正中心，适配常规开式可倾压力机的安装接口。上模部分集成了冲裁凸模、成型凸模与卸料结构，卸料板采用弹性卸料设计，内置矩形弹簧提供卸料力，冲压行程中卸料板先压紧板料，再由凸模完成冲切或成型动作，

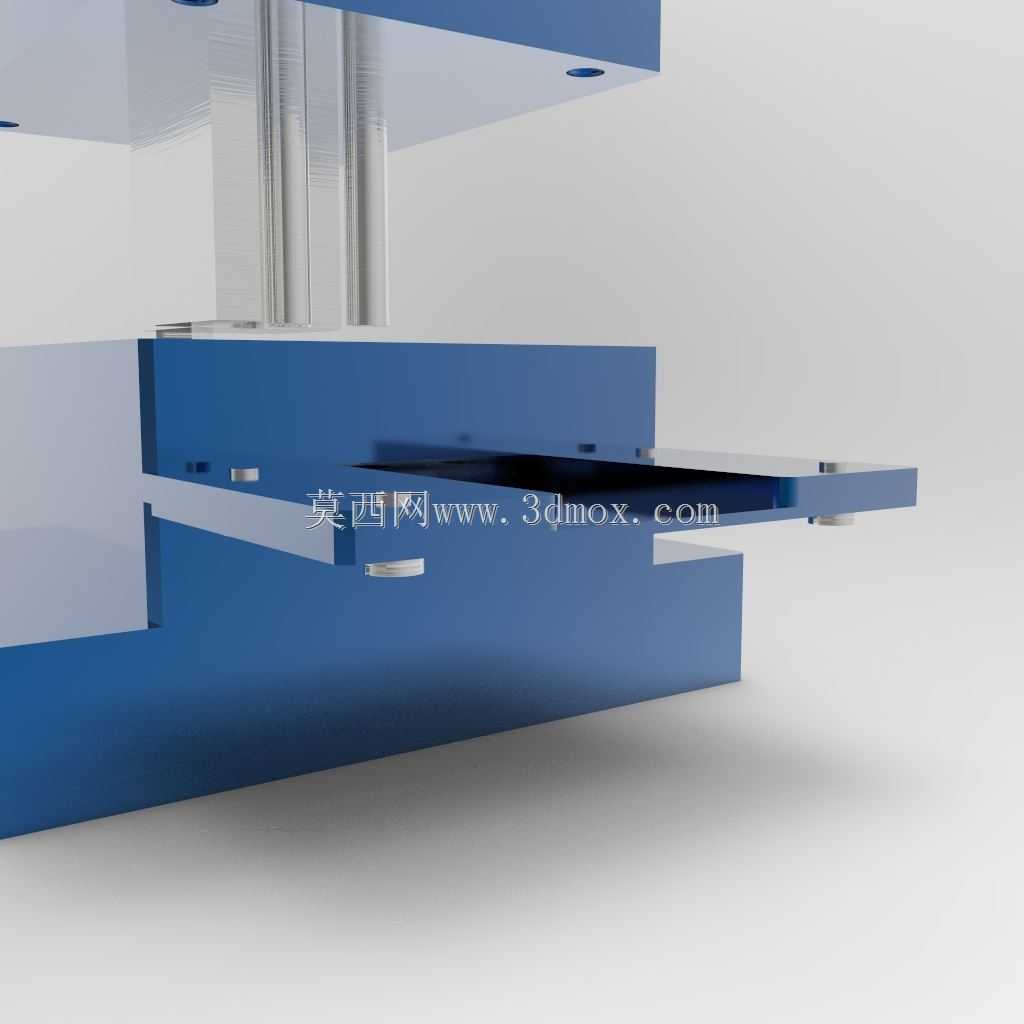

　　能有效避免薄板冲压过程中出现的材料翘曲、冲裁断面毛刺过大的问题；下模部分对应设置凹模镶块、定位挡料销与成品件出料通道，条料沿导料板送入模腔后，通过挡料销控制步距，每完成一次冲压行程，条料向前送进一个步距，依次完成冲孔、落料、折弯等多道工序，最终成型的零件可通过下模的落料孔直接滑入收集盒，无需人工取件。设计过程中优先考虑了模具的拆装维护性，所有凸模与凹模均采用镶块式结构，当某一工位的刃口出现磨损或崩缺时，仅需拆卸对应镶块进行刃磨或更换，无需拆卸整套模具，能大幅缩短设备停机维护时间；导柱导套配合采用H6/h5的间隙配合，表面做渗碳淬火处理，硬度达到HRC58-62，可承受连续冲压过程中的侧向力，保证上下模合模时的对位精度，避免出现啃模、

　　冲裁间隙不均的问题。安装边界方面，整套模具的闭合高度适配常规16吨-25吨开式压力机的闭合高度调节范围，上下模座的安装槽尺寸匹配压力机工作台面的T型槽间距，无需额外加工转接板即可完成装夹；模具的送料高度适配常规滚轮送料机的出料高度，可直接对接自动化送料线实现无人化连续生产。实际生产验证中，这类结构的级进模在0.2-1mm厚度的冷轧钢板、镀锌板、铜带冲压场景中，刃口单次刃磨的冲压寿命可达3万次以上，冲裁零件的尺寸公差可稳定控制在IT10级以内，完全满足小型五金零件的批量生产精度要求。结构设计上还预留了误送料检测部件的安装位，后续加装传感器后可实现送料步距异常时的自动停机，避免误送料导致的模具损坏，适配自动化冲压生产线的升级需求。

　　下模座底部设置有统一的排料斜面，冲压产生的废料可沿斜面自动滑入废料收集槽，无需人工定期清理模腔内部的废料，减少生产过程中的安全隐患。上下模的合模行程限位采用外置限位柱结构，可通过更换不同厚度的限位垫片调整合模深度，适配不同成型高度的零件生产需求，提升模具的通用适配性。
