L角切板钣金冲压成型模具结构

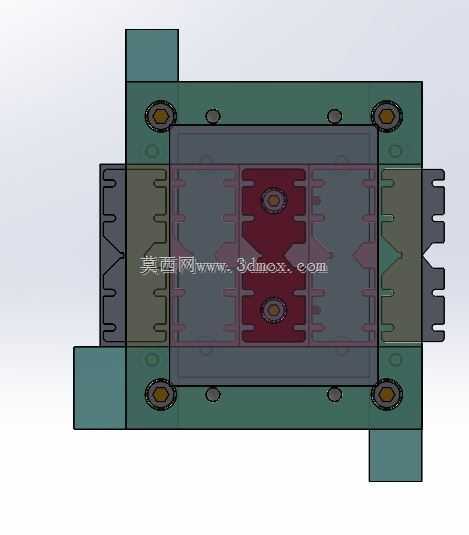

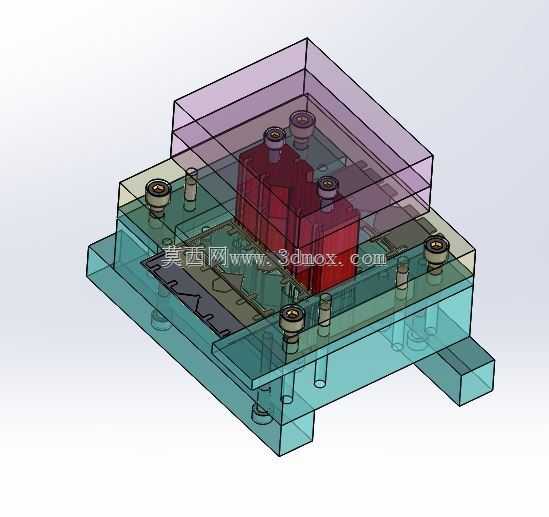

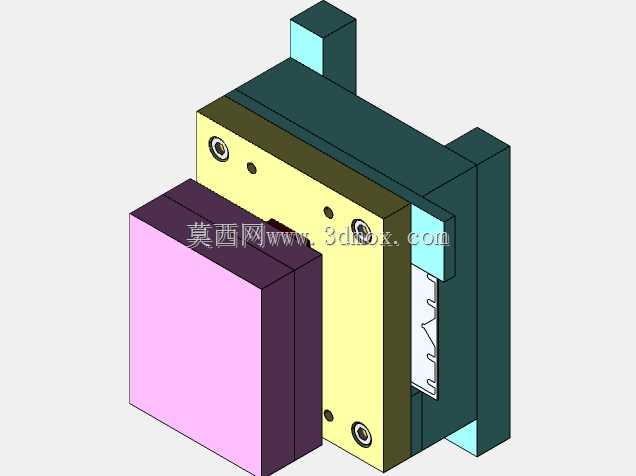

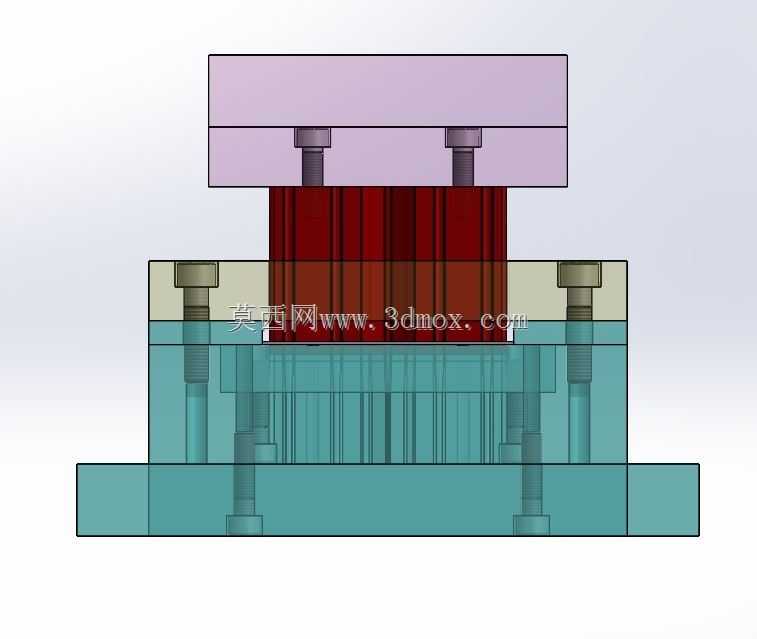

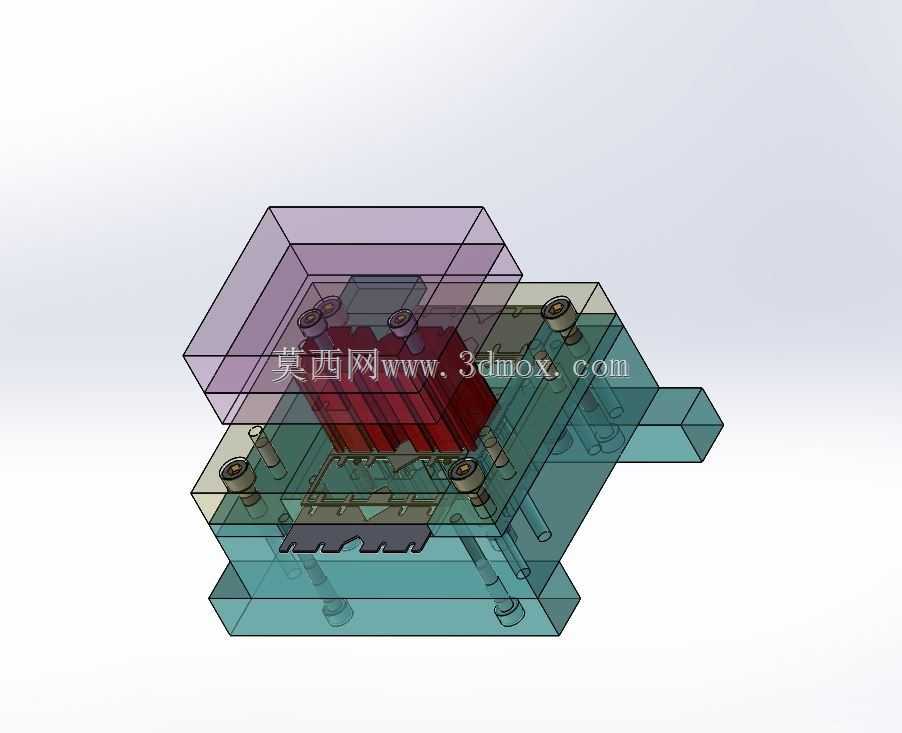

　　这套L角切板冲压模具，主要面向钣金加工车间的直角板材切角工序，适配常规机械式压力机的安装接口，可直接完成L型金属板材的边角冲切成型，替代传统铣削、等离子切割的低效加工方式，在机箱机柜生产、五金支架加工、低压配电柜壳体制造等场景中应用广泛，单工序即可完成直角位的废料冲除，成型后切边无毛刺、垂直度稳定，无需二次打磨修边。整套模具采用倒装式结构布局，上模部分通过模柄与压力机滑块连接，内置凸模、卸料弹性元件与导套组件，下模部分固定凹模型腔、定位挡块与导柱，合模时依靠导柱导套的精密配合保证凸凹模间隙均匀，避免啃模、崩刃问题。设计阶段针对L型切角的受力特性做了优化，凸模刃口采用斜度排布，冲切过程中逐步切入板材，降低瞬时冲裁力，

　　适配吨位更小的压力机使用，减少设备投入成本；下模定位挡块设置了可调式腰型孔，可根据板材厚度、切边尺寸的小幅调整快速更换定位位置，兼容一定尺寸范围内的L型板材加工需求，无需重新制作整套模具。模具的闭合高度、安装孔位均按照行业通用开式压力机的参数边界设计，上模座、下模座采用标准模架规格，日常维护时可快速更换磨损的凸凹模镶块，无需整体拆卸模架，减少产线停机维护时间。卸料板采用弹性卸料结构，内置矩形弹簧提供足够的压料力，冲切过程中始终压紧板材表面，避免板材受力翘曲导致切边变形，冲切完成后弹性元件带动卸料板复位，将卡滞在凸模上的板材自动推出，无需人工取件，提升连续加工的操作安全性。从成型精度来看，凸凹模刃口间隙按照板材厚度的5%-8%设置，

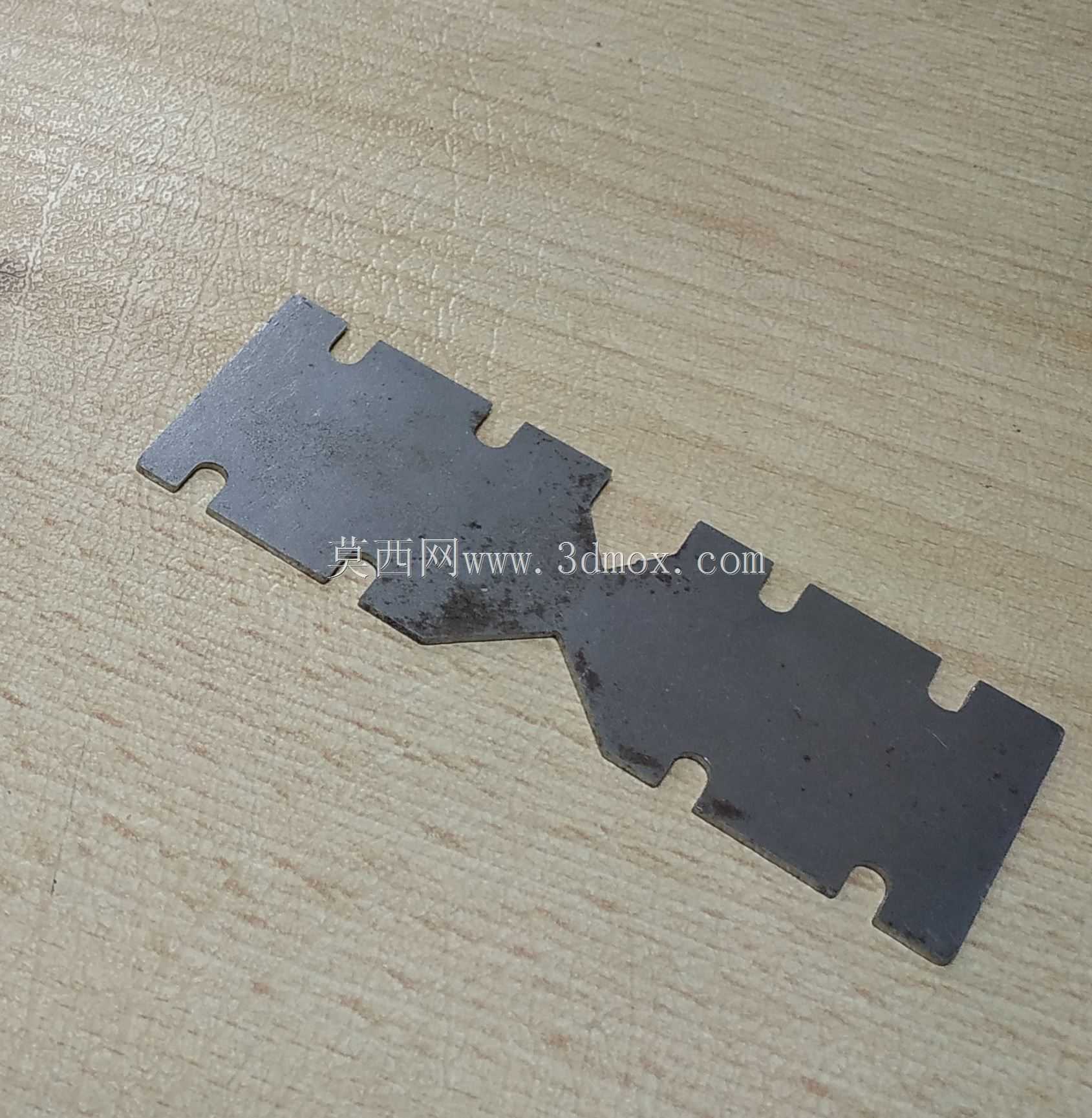

　　适配0.8-3mm厚度的冷轧钢板、铝板等常用钣金材料，冲切后的断面粗糙度可满足常规五金件的装配要求，切角位置的R角控制在0.2mm以内，保证后续折弯、焊接工序的定位精度，避免因切边尺寸偏差导致的装配间隙过大问题。模具的导向组件采用可拆卸式导柱导套，磨损后可单独更换，延长整套模具的使用寿命，上下模座均设置了起吊螺孔，方便模具在车间内的吊装转运，适配批量生产的快换模需求。
