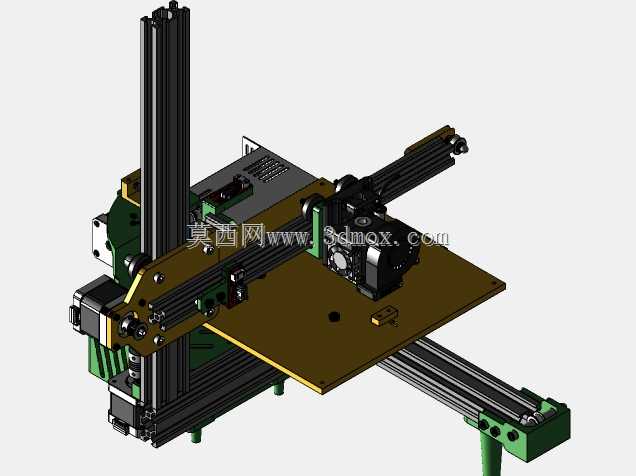

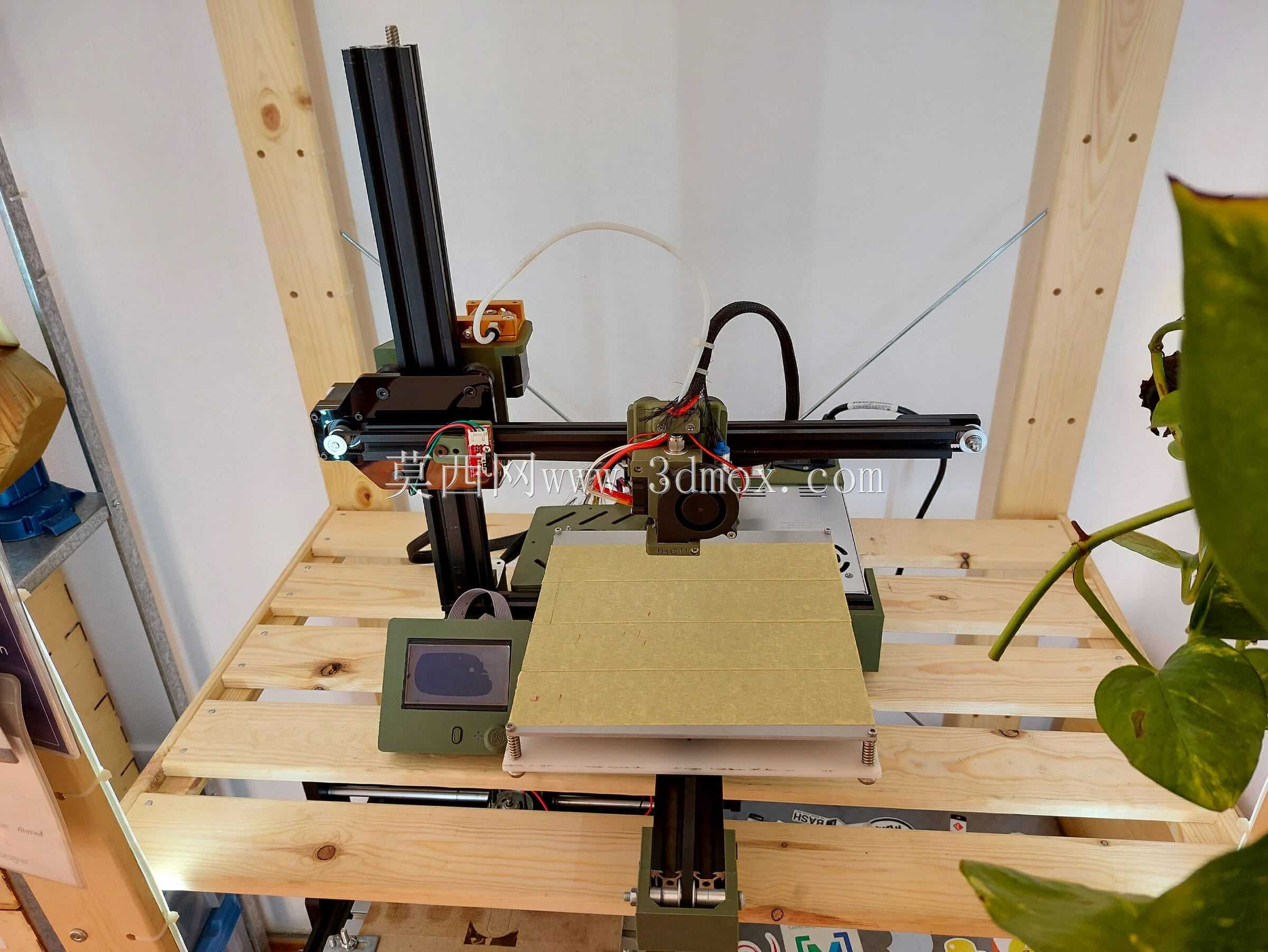

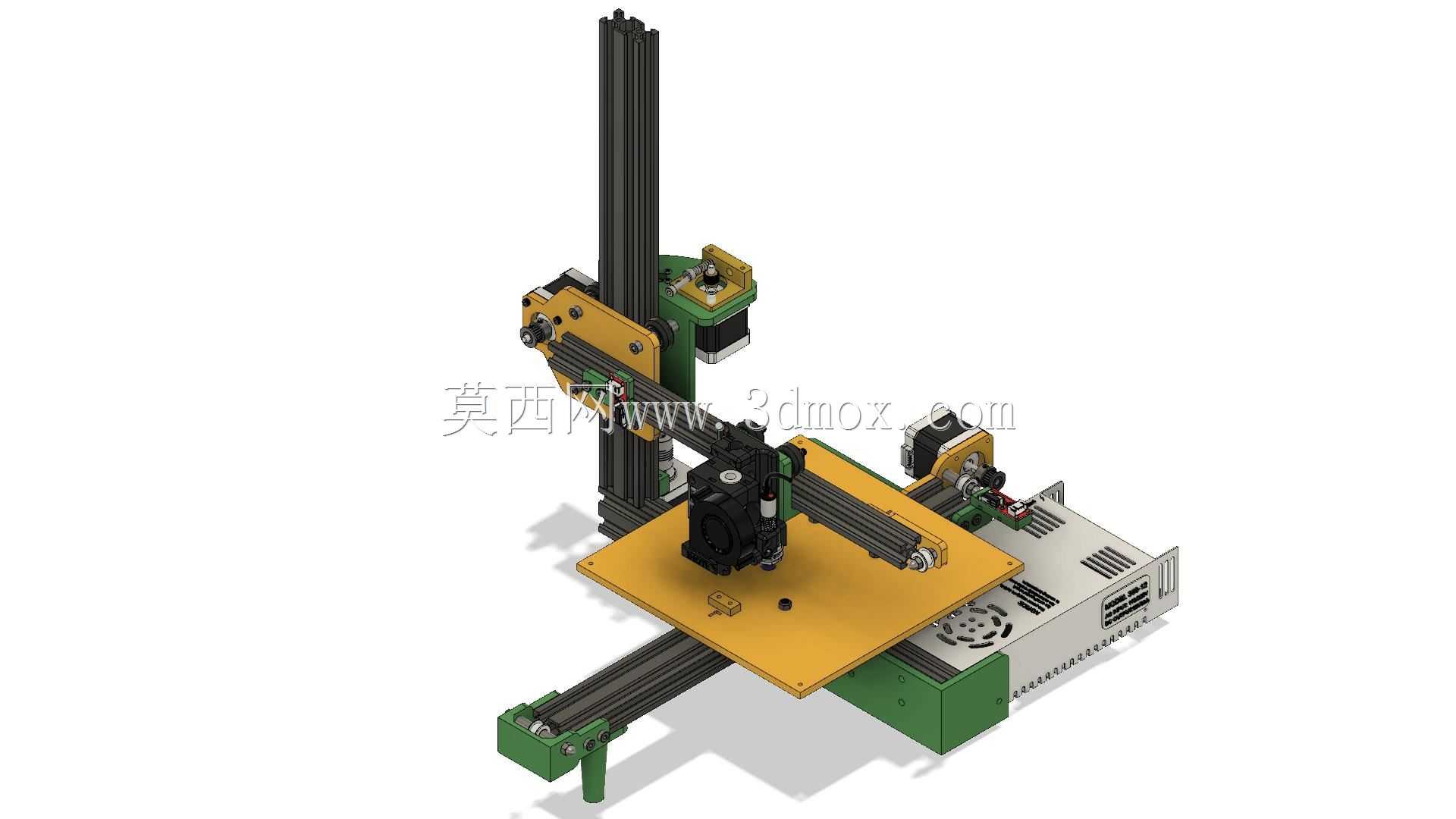

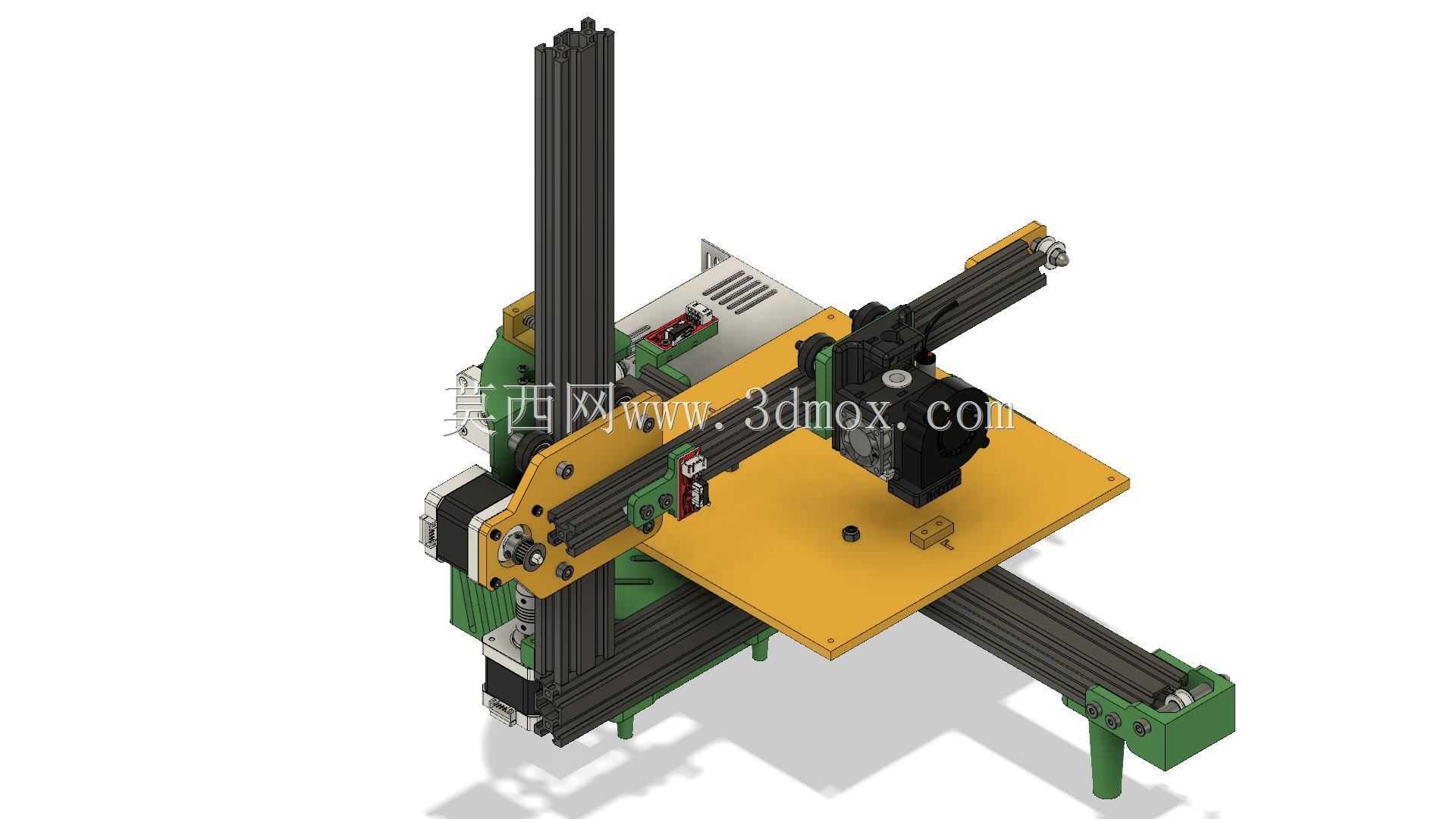

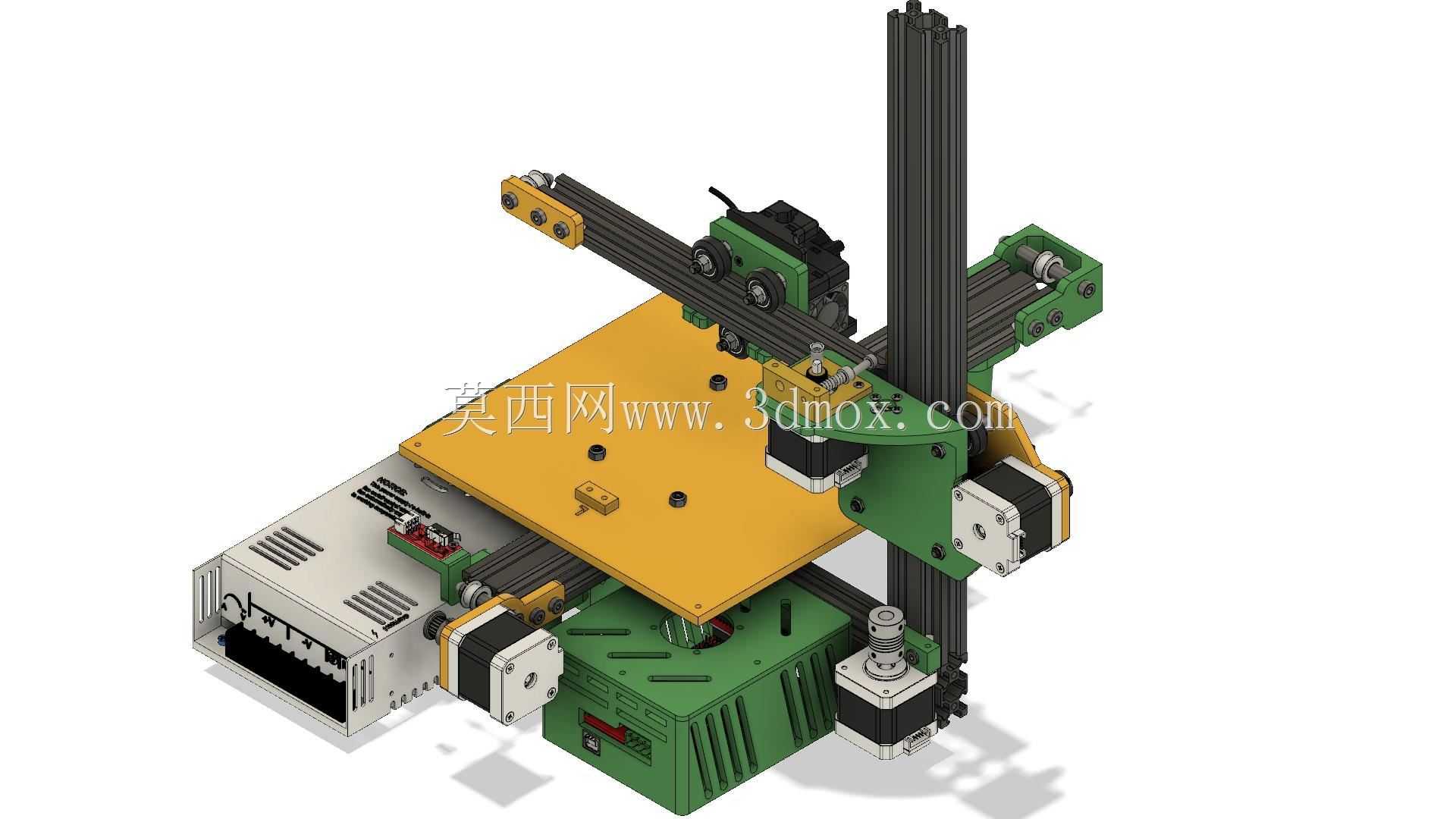

开罗迷你桌面级FDM 3D打印设备结构设计

　　这款迷你3D打印设备的成型边界控制在200mm×200mm见方的作业区间，适配个人工作室、创客空间、教学实验室等小体量场景的快速原型制作需求，可完成小型结构件、创意手办、教学演示模型的逐层熔融堆积成型作业，无需配套大型工业级打印设备的占地空间与配套供电、排风设施，普通桌面即可完成安装部署。设备整体框架采用市面通用的标准铝型材搭配简易连接件搭建，所有结构件均选用流通性极强的通用五金配件，无需定制特殊加工件，组装过程仅需常规内六角扳手、螺丝刀等家用工具即可完成，大幅降低个人搭建的门槛与物料采购难度。运动系统采用笛卡尔坐标结构布局，X、Y轴负责成型平面内的喷头走位，Z轴负责成型平台的垂直升降，各轴传动选用常规同步带与丝杆组合，

　　兼顾走位精度与组装调试的便捷性，走线槽预留充足的线缆弯折空间，避免运动过程中出现线缆拉扯、干涉走位的问题。挤出端采用近端送料结构，适配常规1.75mm直径的PLA、PETG等通用熔融沉积耗材，送料齿轮的压紧力度可通过侧边螺丝手动调节，针对不同韧性的耗材可灵活调整压紧量，减少打滑、断料等常见打印故障。成型平台采用手动调平结构，四个角点设置调平旋钮，配合平台表面的贴合涂层，可保证首层耗材的附着效果，减少模型翘边、脱落的问题。设备的电控部分采用集成式主板布局，所有接线端口均做清晰标识，步进电机驱动、加热头温控、热床温控模块独立分区，后期维护更换配件时无需复杂的线路排查，新手也可快速完成故障部件替换。整机设计完全遵循可复制、易搭建的思路，

　　没有设置特殊的专利壁垒结构，所有装配逻辑都贴合个人DIY的加工能力，即使没有丰富的机械装配经验，也可按照装配指引完成整机组装，组装完成后仅需简单的走位校准、流量校准即可投入正常打印作业，可满足日常小尺寸零件的快速打样需求，也适合作为机械结构教学、数控原理教学的实操载体，让使用者在组装调试过程中理解数控设备的运动逻辑、分层制造的成型原理。设备的外轮廓尺寸控制在桌面设备的常规范围内，不会占用过多的工作台面空间，侧边预留耗材架安装位，可直接挂载1kg规格的常规耗材卷，无需额外配置独立耗材支架。
