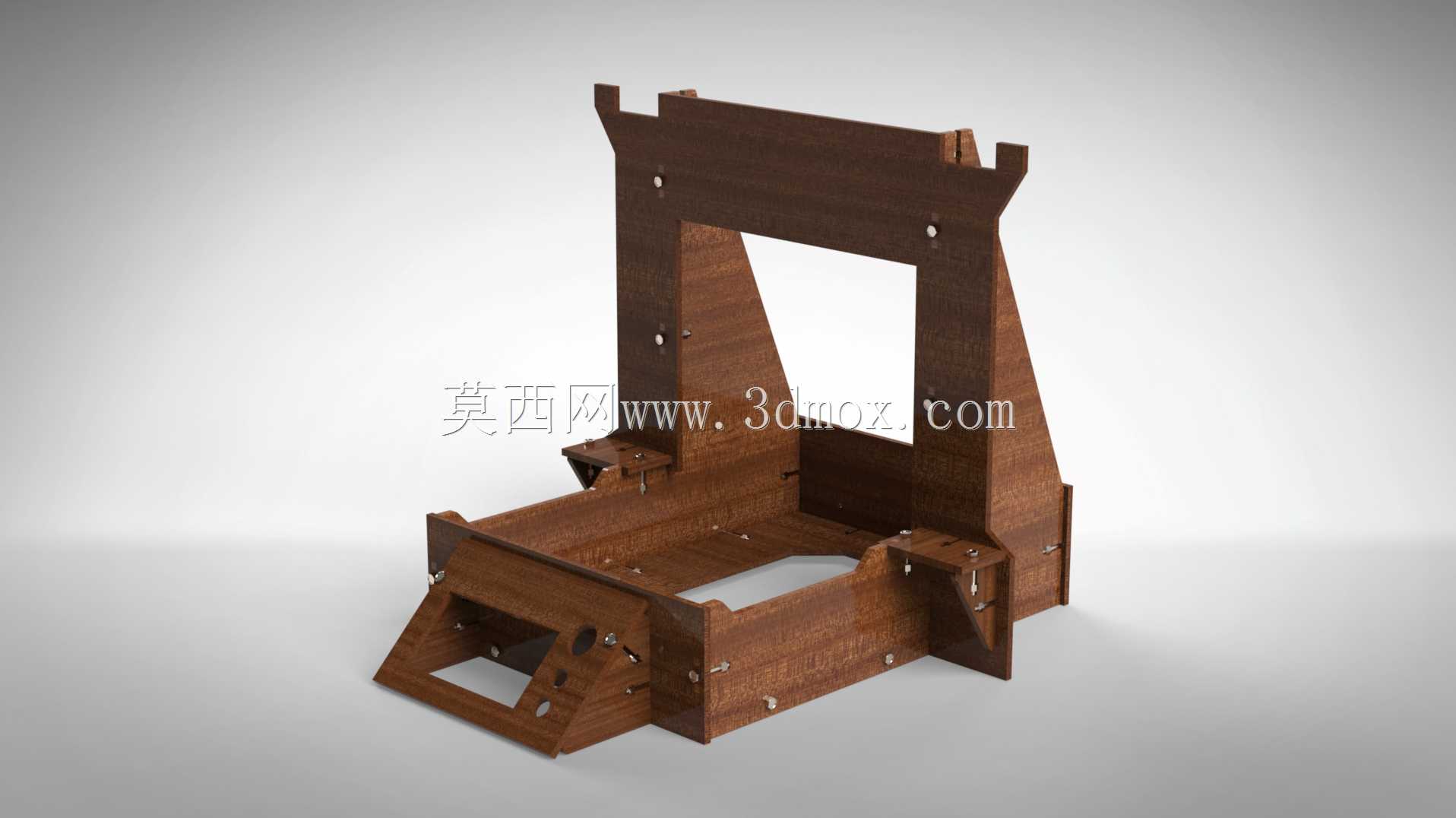

20x20规格Prusa机型木质打印机机架结构

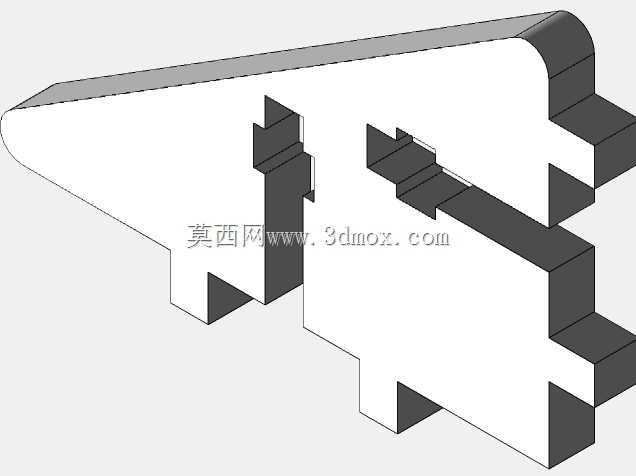

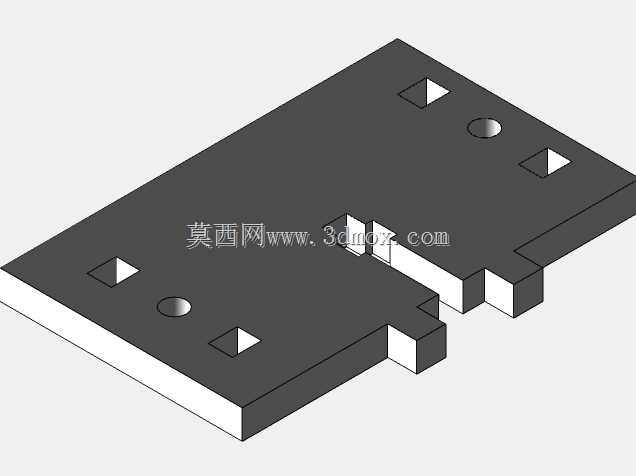

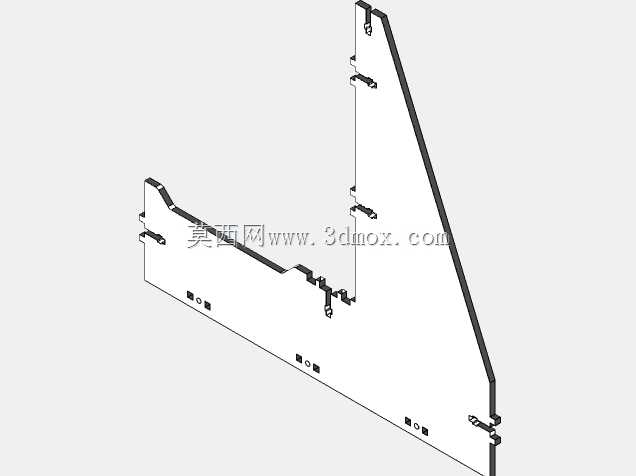

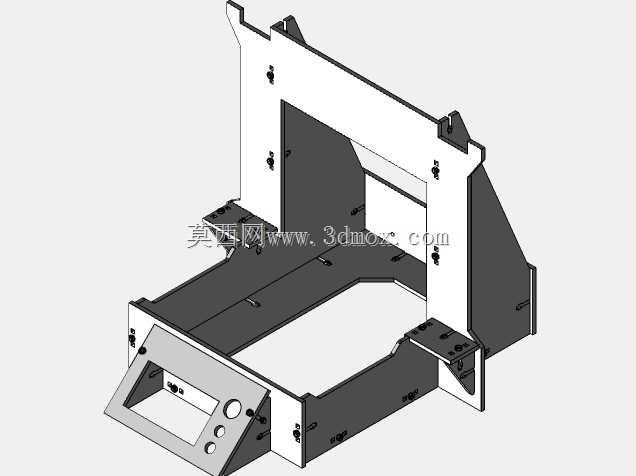

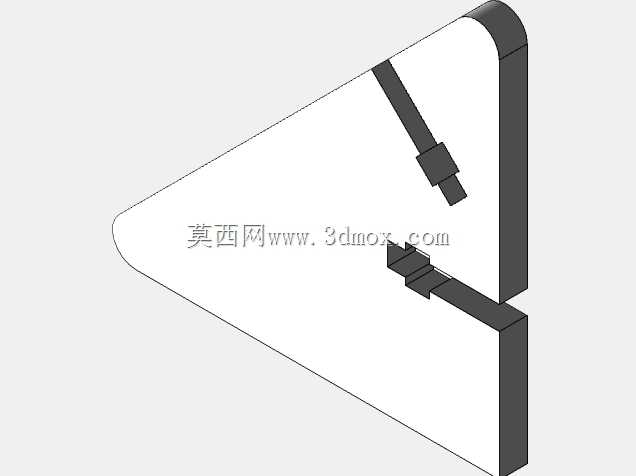

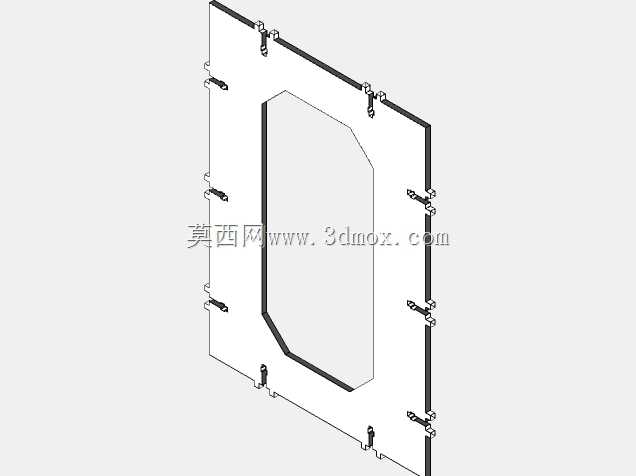

　　这套木质机架是面向20x20成型尺寸Prusa架构3D打印设备开发的承载主体，在桌面级FDM打印设备的DIY改装、小型工坊自制设备场景中应用较多，相比常见的铝型材拼接机架，木质材料加工门槛更低，普通爱好者借助基础切割工具就能完成局部修配，不需要专用的型材切割、攻丝设备，适合个人玩家小批量制作或者教学场景下的设备组装实训。从结构功能来看，整个机架承担了整机所有核心部件的安装定位作用，底部的框型基座预留了热床组件的安装空位，两侧的三角形加强筋结构是设计时重点考量的部分，因为打印过程中喷头做X、Y向快速移动时会产生持续的交变载荷，斜向加强筋可以把竖直立柱承受的侧向力传导到底部基座，避免长期运行后立柱出现倾斜偏移，保证Z向运动的垂直度。

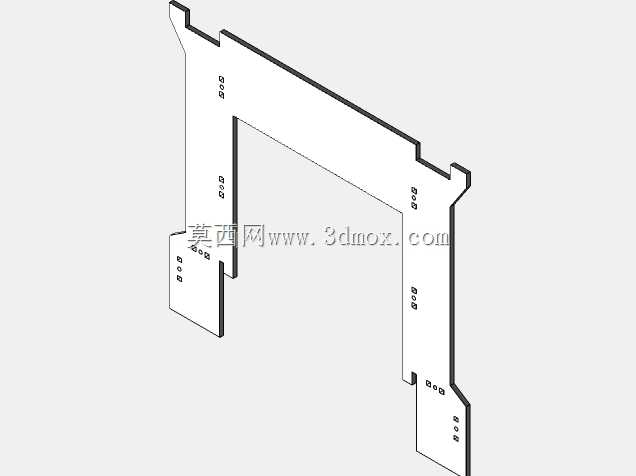

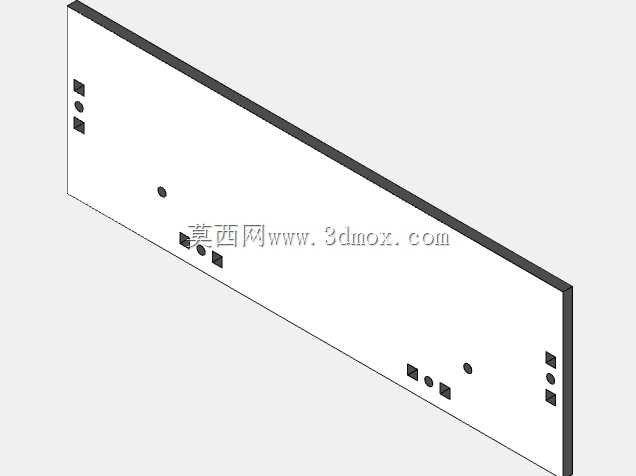

　　设计思路上没有采用复杂的拼接卡扣，所有板件之间靠金属紧固件完成锁合，每个连接点位都预留了足够的安装余量，方便组装时微调各轴的平行度，竖直立柱上的预留孔位对应Z轴导轨的安装位置，孔位的同轴度公差控制在适配普通光轴导轨的安装要求范围内，不需要额外做铰孔修正就能完成导轨装配。从安装边界来看，机架整体的占地尺寸适配常规桌面放置需求，底部预留的走线空位可以把主控板、电源模块的线材隐藏在框架内部，避免运动部件剐蹭线材，基座前端的镂空结构既可以减轻整体重量，也能给打印平台的调平操作留出足够的手部操作空间，不需要额外拆除外框就能完成热床调平、喷嘴更换等日常维护操作。需要注意的是，木质材料的刚性相比金属型材略低，

　　设计时特意在各板件的连接位置增加了加厚的贴合面，减少紧固件锁合时的木材形变，长期使用时如果环境温湿度变化较大，可以在连接点位增加金属垫片，避免木材胀缩导致的连接松动，整体结构完全适配Prusa机型的经典运动布局，不需要修改原有运动组件的安装尺寸就能直接替换原有型材机架，组装完成后可以满足日常PLA、PETG等常规耗材的打印精度要求，适合对设备成本敏感、具备基础动手能力的个人用户使用。
