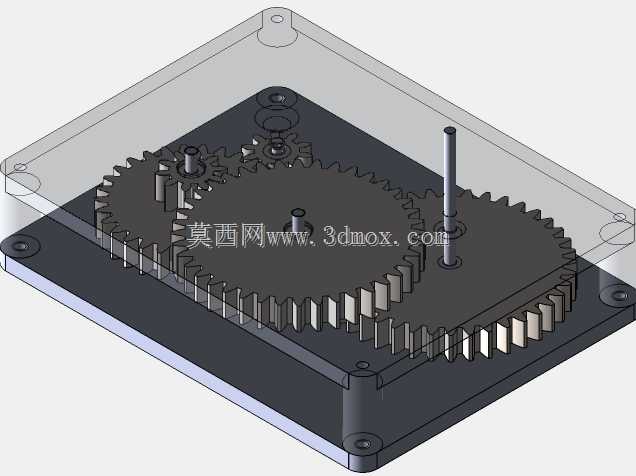

旧打印机拆解直驱齿轮变速组件结构

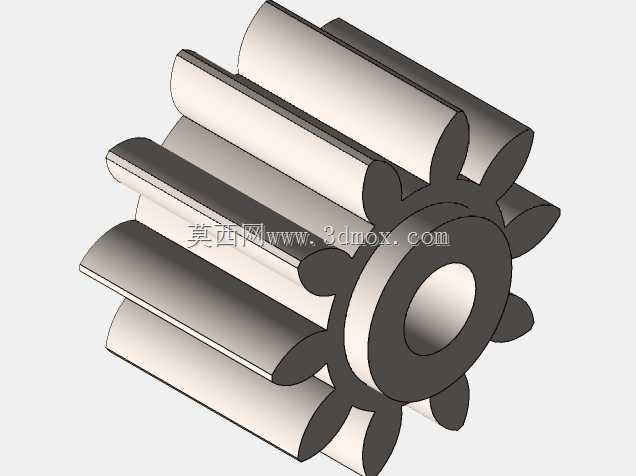

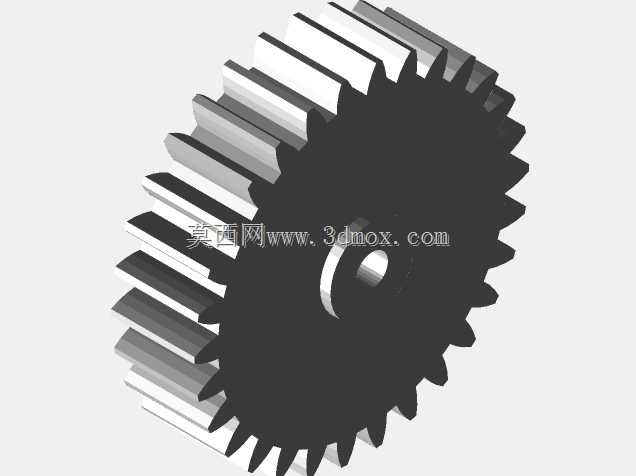

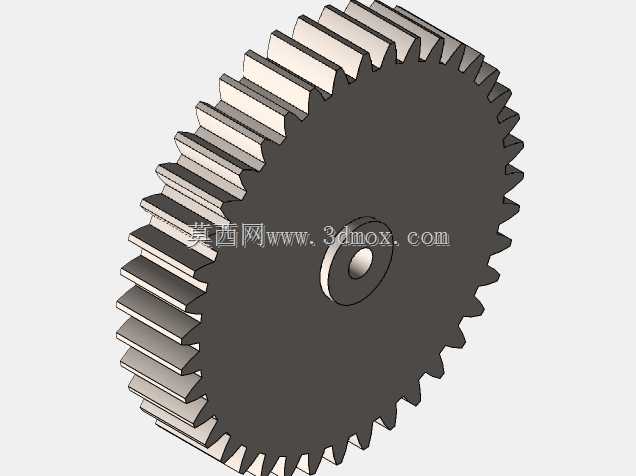

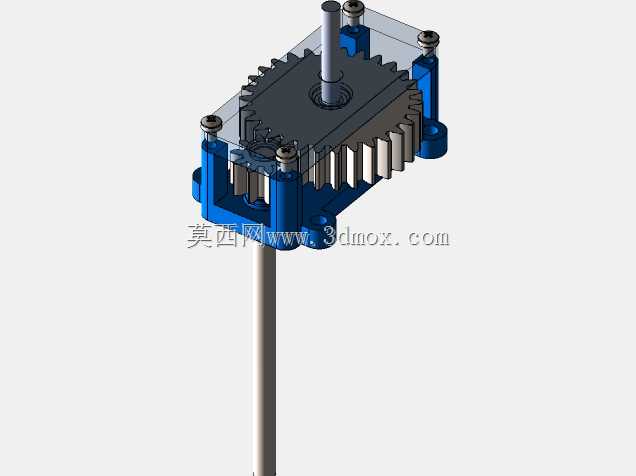

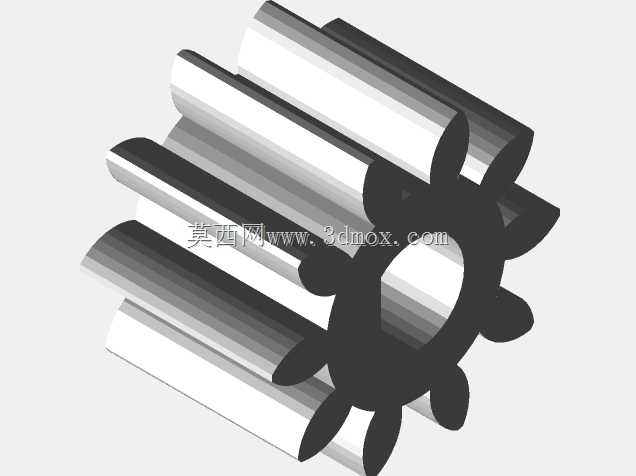

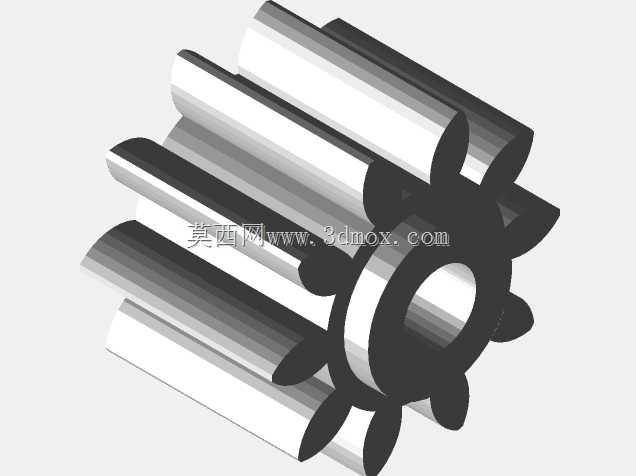

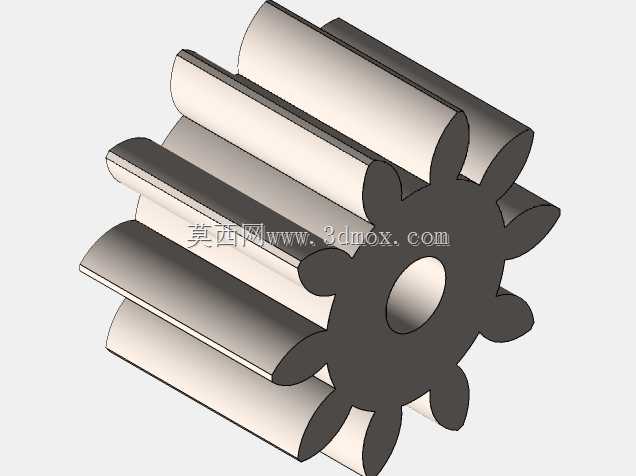

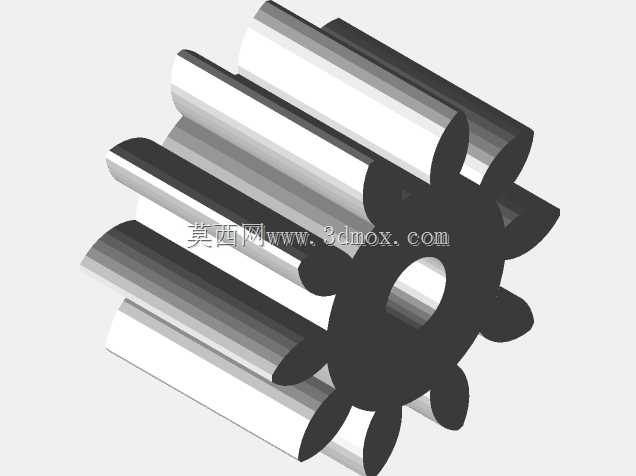

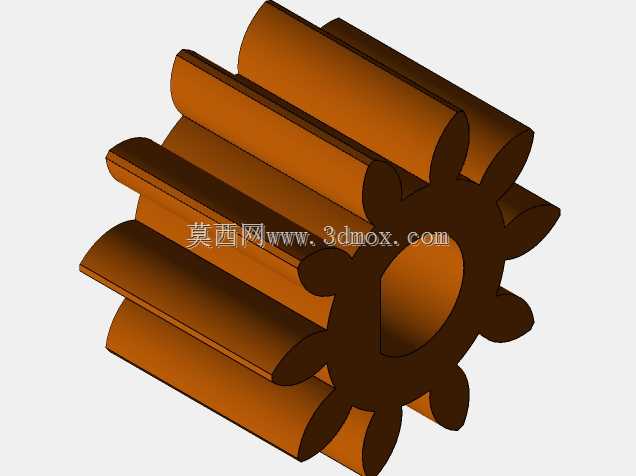

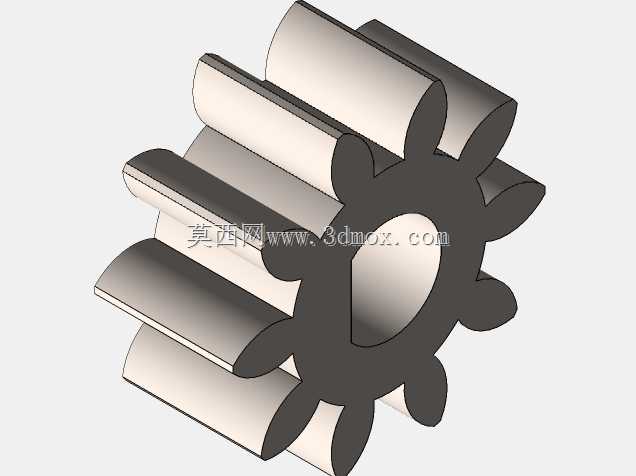

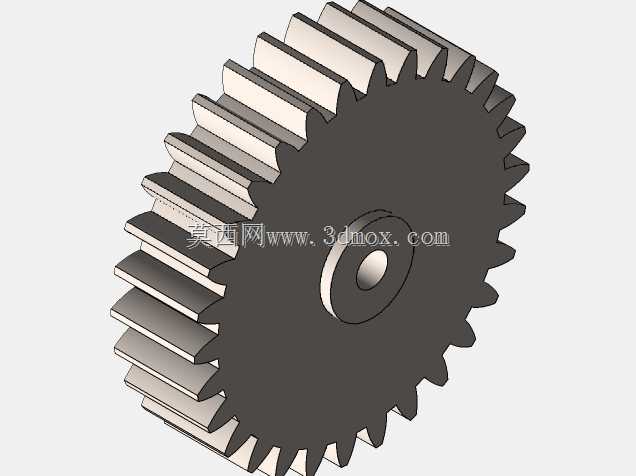

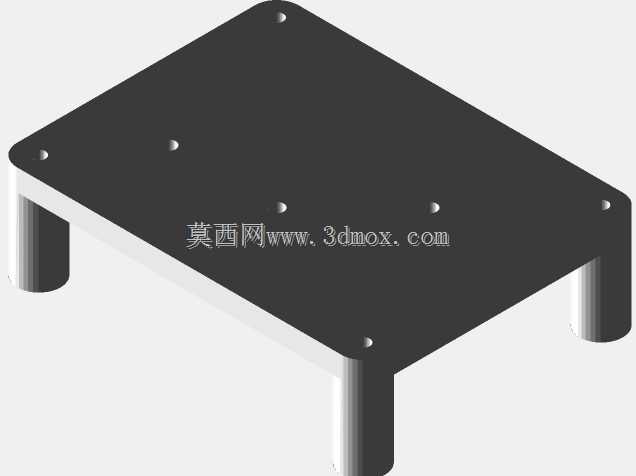

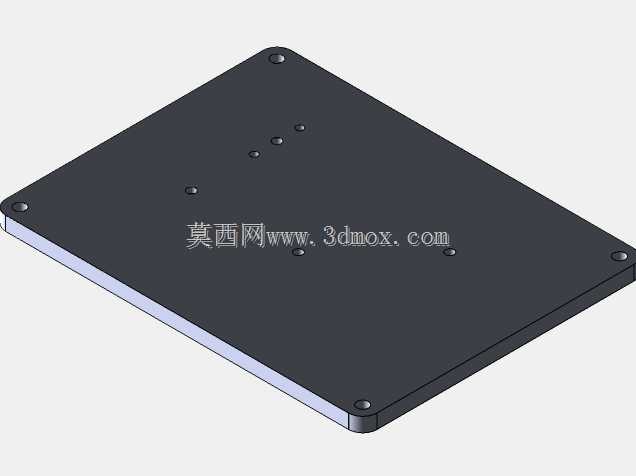

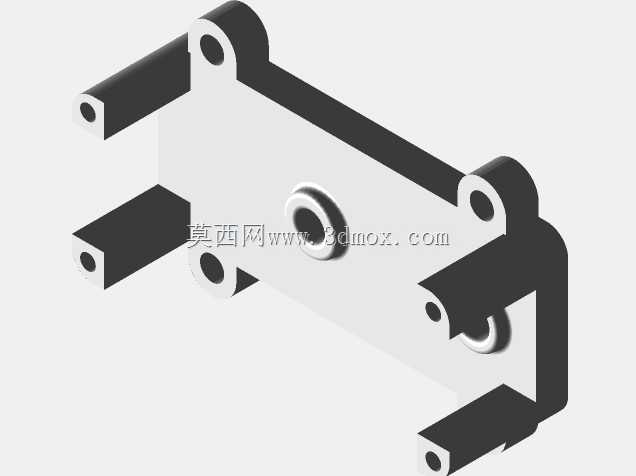

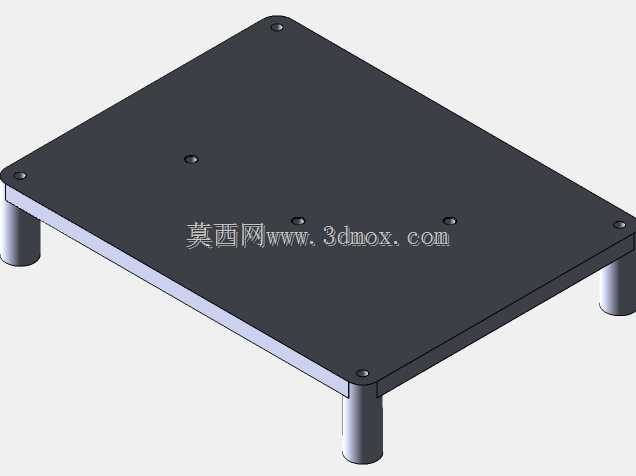

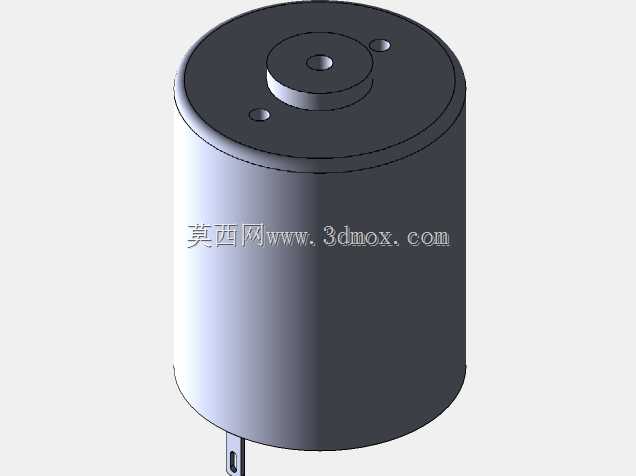

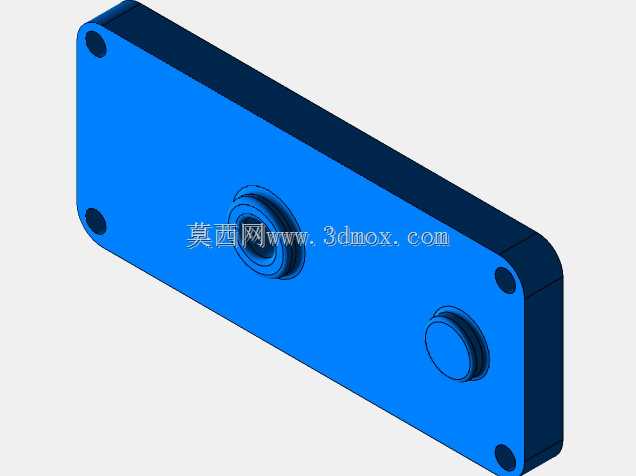

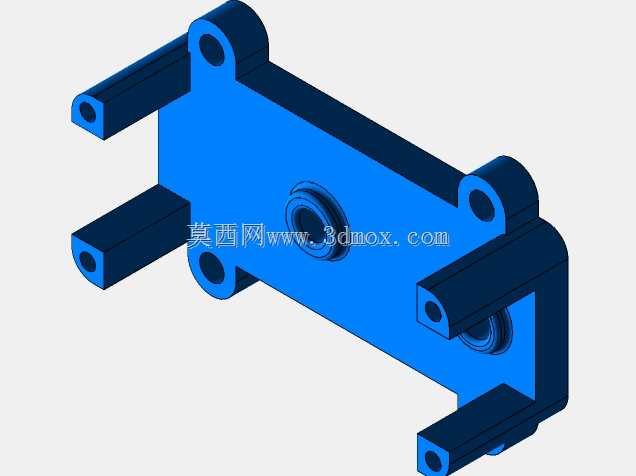

　　这款从老旧打印设备中拆解提取的直驱齿轮变速组件，核心采用圆柱直齿啮合结构，在桌面级办公设备的动力传输场景中承担着转速匹配、扭矩放大的核心作用。日常办公场景里的喷墨、针式老旧打印机，进纸辊、字车传动的动力源多为小体积高速直流电机，这类电机空载转速动辄数千转，完全无法直接驱动负载端的执行机构，必须通过这类紧凑的齿轮箱完成动力参数的适配转换。从结构设计逻辑来看，该组件采用同轴输入的布局方式，电机输出轴直接插接在齿轮中心的D型定位孔内，省去了额外的联轴器结构，最大化压缩了整体安装空间，刚好适配打印机内部局促的腔体布局。齿轮采用直齿圆柱齿形设计，齿向与齿轮轴线完全平行，啮合过程中没有轴向分力，对两端支撑的轴承负载要求更低，同时直齿结构的加工、

　　装配公差更容易控制，在小模数、低负载的传动场景下，传动效率可以稳定维持在较高水平，完全满足办公设备低功耗运行的需求。从安装边界来看，该齿轮组件的轴向长度与径向直径比例接近1.2:1，属于短粗型的紧凑结构，齿轮外圆与箱体内壁的预留间隙控制在0.3-0.5mm区间，既避免了运转过程中齿顶与壳体的剐蹭，也不会因为间隙过大造成整体结构晃动。中心安装孔的孔径与常见的130、030系列直流电机输出轴完全匹配，安装时无需额外做轴径适配，直接插装后通过侧面的顶丝即可完成周向固定，拆装维护的门槛极低。实际运转过程中，该齿轮组件的传动比设置匹配小功率直流电机的输出特性，能够将电机端的高转速低扭矩输出，转换为负载端需要的低转速大扭矩动力，

　　带动进纸辊完成纸张的精准搓送，或是带动字车完成横向的往复移动，齿部的啮合间隙经过长期磨合后处于最优区间，既不会因为间隙过大造成传动回差，影响进纸或字车移动的定位精度，也不会因为间隙过小造成卡滞、运转噪音过大的问题。这类小体积齿轮变速结构的设计思路，也可以迁移到其他小型自动化终端、桌面级小型设备的动力传输设计中，比如小型自动送料机构、桌面级雕刻机的进给传动、智能门锁的锁舌驱动等场景，只要负载扭矩、安装空间的参数匹配，都可以参考这种同轴直连、直齿传动的紧凑布局，在满足传动性能要求的前提下，尽可能压缩结构占用空间，降低整体装配的复杂度。
