仪器仪表按键照明配套固定框结构设计

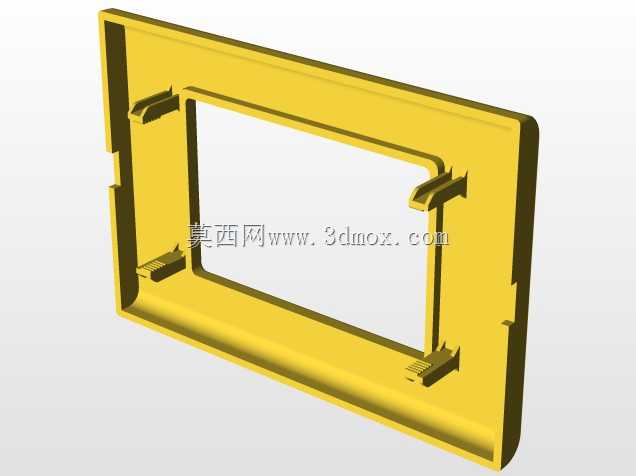

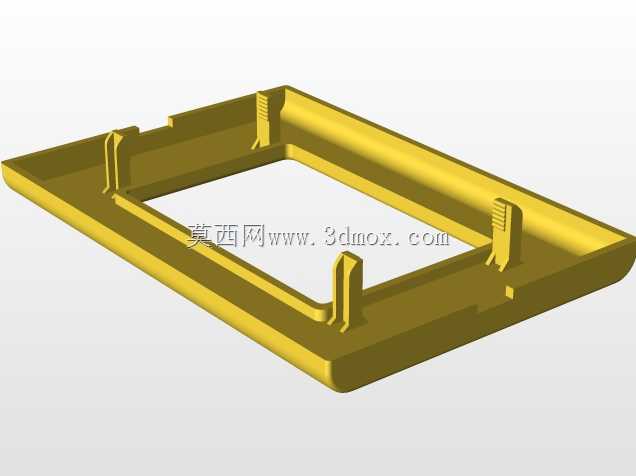

　　这款框体结构主要配套工业仪器仪表的按键照明模块使用，在工业现场的控制柜、台式检测仪器、便携测量设备的操作面板区域都能见到这类结构的应用，它的核心作用是为按键背光组件提供稳定的安装承载，同时在面板装配时完成照明模块与操作面板的定位衔接，避免设备运输、现场操作过程中背光组件出现移位、松脱，导致按键区域照明不均、局部漏光的问题。从结构设计来看，整体采用矩形回框形态，内侧预留的中空区域刚好对应按键组的排布空间，不会遮挡按键的按压行程，也不会干扰背光光线的投射路径。框体四个内角位置设置的带导向斜角的卡扣结构，是整个设计的核心功能点，卡扣的倒扣量经过反复校核，既可以在装配时通过塑胶件的微量形变快速卡入面板预设的卡槽，不需要额外打螺丝固定，

　　提升装配效率，又能保证长期使用下卡扣不会因为反复的面板拆装出现断裂、松脱，卡扣根部做了加厚的圆角过渡，避免应力集中导致的结构失效。框体的外缘做了微凸的止口边，装配后可以和面板的沉槽紧密贴合，阻挡外部的粉尘、溅液从装配缝隙进入设备内部，适配工业现场多粉尘、偶尔有液体飞溅的使用环境。在安装边界上，框体的外轮廓尺寸完全匹配常规工业仪器操作面板的标准安装开孔尺寸，厚度控制在不占用面板内部过多布线空间的范围内，框体表面的平整度公差控制在合理区间，保证装配后和面板表面齐平，不会出现凸起刮擦操作人员手部、或者凹陷积灰的问题。设计过程中还考虑了塑胶成型的工艺性，所有转角位置都做了均匀的圆角处理，避免注塑成型时出现应力痕、填充不足的缺陷，

　　壁厚保持均匀一致，防止成型后出现缩水印、翘曲变形，保证批量生产时的尺寸一致性。这类结构虽然看起来简单，但直接影响仪器操作面板的使用手感和长期可靠性，设计时需要兼顾装配效率、结构强度、防护性能和成型工艺性，每一处卡扣的位置、止口的高度、壁厚的取值，都需要结合实际的装配场景和材料特性反复调整，才能满足工业场景下的长期使用要求。
