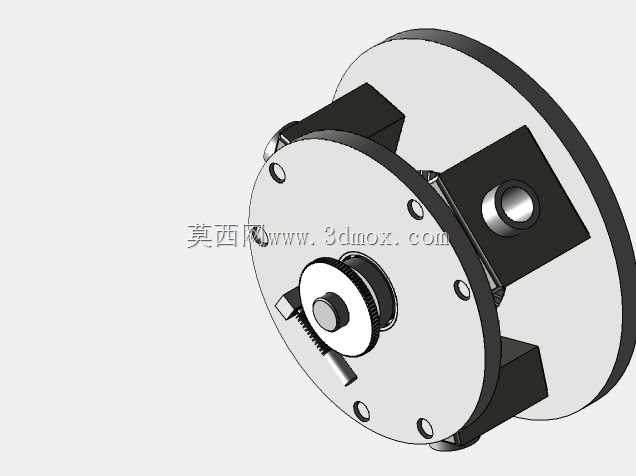

风力涡轮机螺距调节俯仰控制机构

　　这套俯仰控制机构核心服务于小型风力涡轮机的叶片螺距调节场景，是风力发电设备中直接决定风能捕获效率、机组运行稳定性的核心执行部件，区别于大型风电变桨系统的复杂液压或伺服构型，这套机构采用纯齿轮机械传动路线，适配教学研发场景、小型分布式风电装备的低成本改造需求。从实际功能来看，机构可驱动涡轮叶片绕自身轴线完成指定角度的倾斜偏转，根据实时风速变化调整叶片迎风攻角，在低风速段增大攻角提升风能捕获效率，高风速段减小攻角避免叶轮过载，整套传动链路的回差控制在小角度调节的允许范围内，可稳定维持叶片角度的锁止精度，不会在风载荷交变作用下出现角度漂移。设计层面没有采用常规的减速箱构型，而是直接搭配nema17规格步进电机作为动力源，

　　通过蜗轮副完成大减速比传动，在有限的圆形安装空间内实现了动力的直角转向与扭矩放大，虽然蜗轮传动存在一定的功率损耗，但整体功耗维持在较低水平，完全匹配小型风电装备的供电冗余；部分承载要求不高的结构件采用铸造工艺成型，规避了精密机加工的高成本要求，针对试制过程中出现的零件尺寸偏差问题，设计上预留了足够的装配调整余量，无需重新加工零件即可通过调整安装位置、修配配合面完成装配适配。安装边界上，整套机构采用圆形法兰盘作为安装基准，法兰盘上均布的安装孔位可直接对接涡轮轮毂的安装端面，径向尺寸控制在小型风电轮毂的适配范围内，轴向突出的结构不会与叶片根部的回转空间发生干涉，三个沿圆周均布的叶片驱动接口可同步带动三片叶片完成角度调节，传动同步性满足小型机组的变桨要求，整套机构的外露部件均做了棱边倒角处理，避免装配过程中出现割手风险，同时也减少了风阻带来的额外载荷。
