多关节工业机械臂三维结构设计

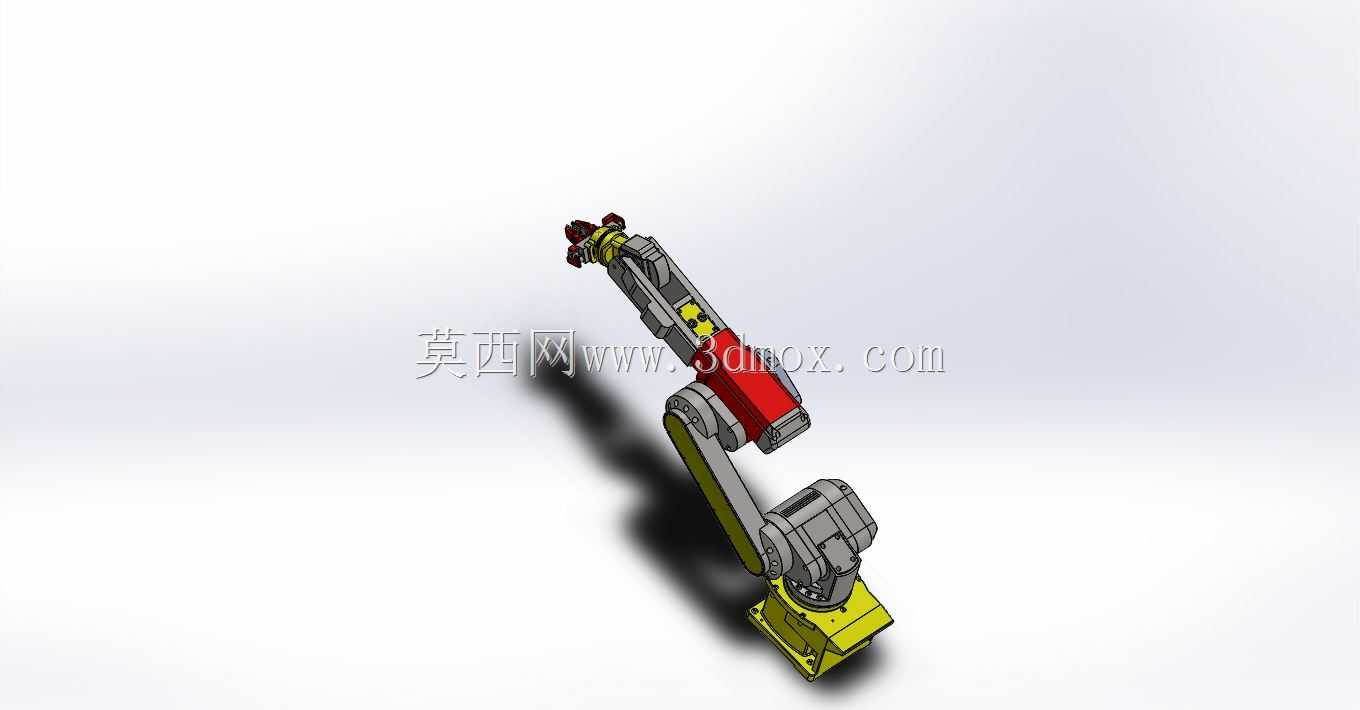

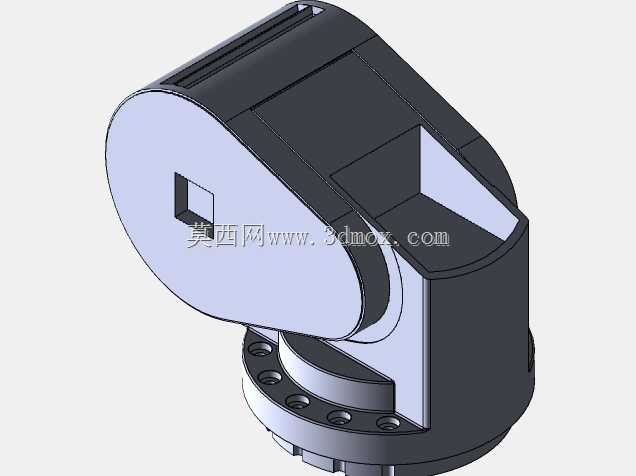

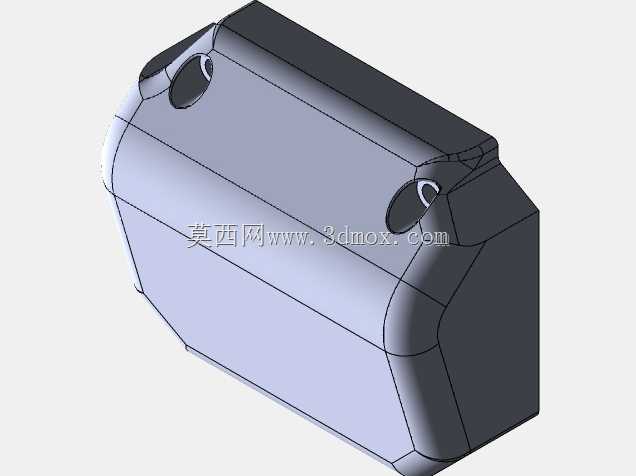

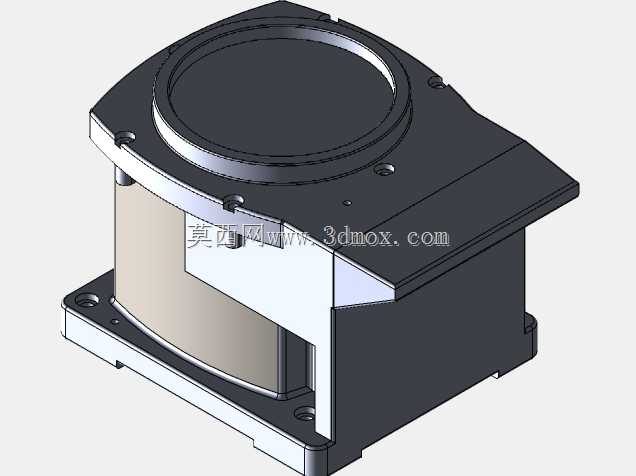

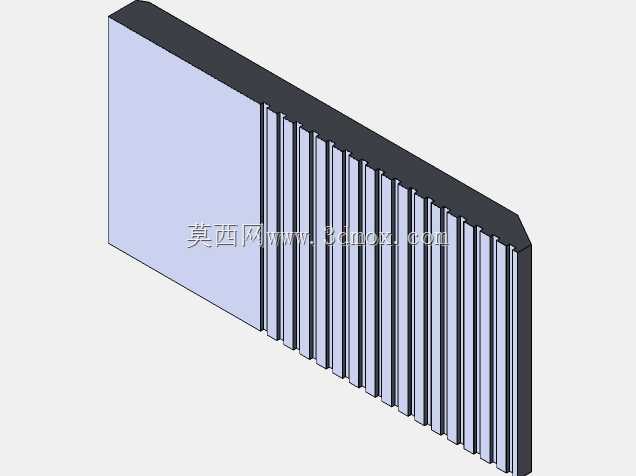

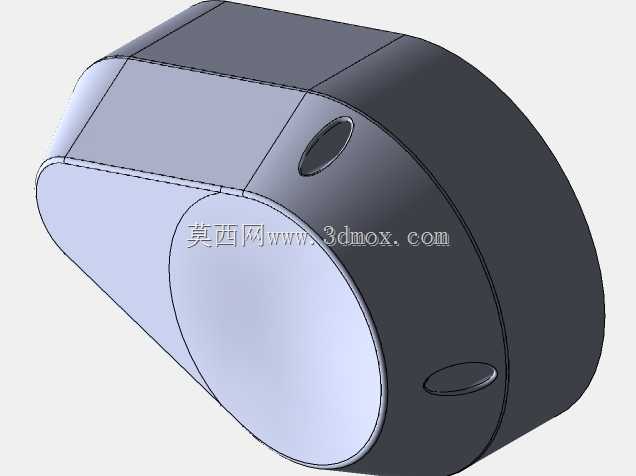

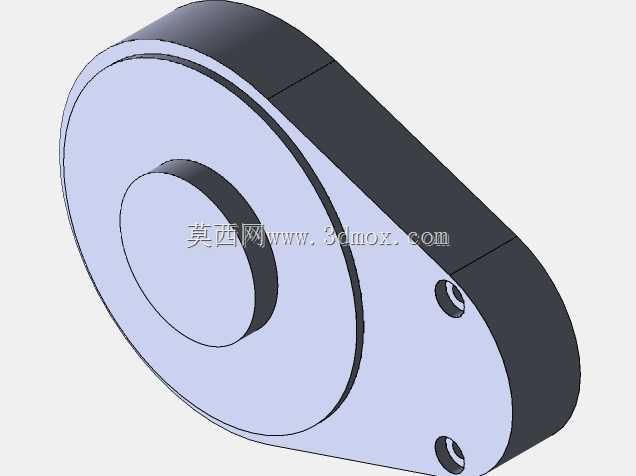

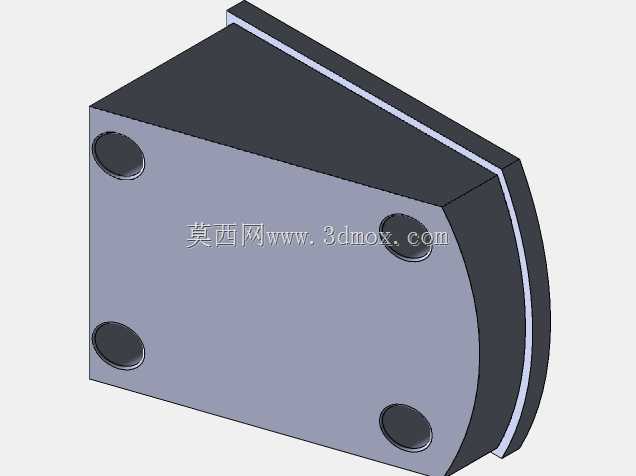

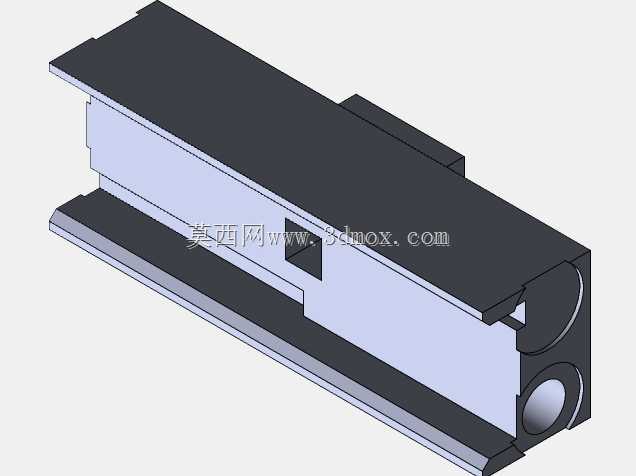

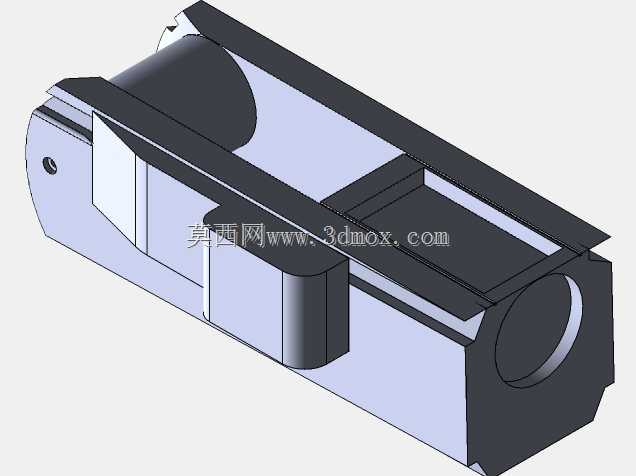

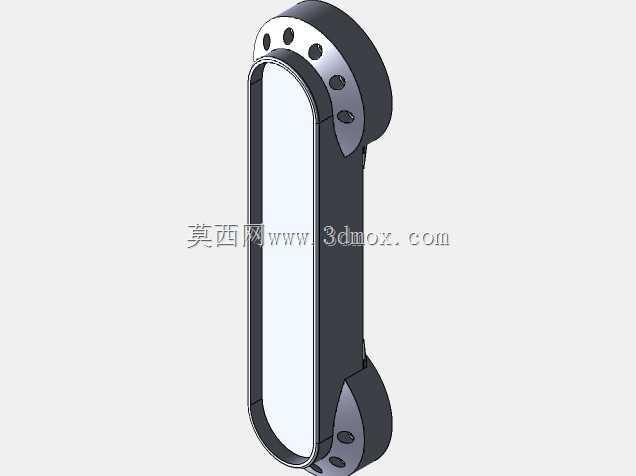

　　这款多关节机械臂的结构设计，核心围绕工业现场的柔性作业需求展开，在3C电子零部件搬运、汽车零部件焊接工位辅助、小型工件码垛、注塑机上下料等场景中，这类臂架结构的设备能够替代人工完成重复度高、定位精度要求严苛的作业动作，有效降低人工操作的疲劳误差，提升产线的作业一致性。从结构布局来看，该机械臂采用串联多关节构型，底座为方形安装基座，预留了与地面或设备机架连接的固定孔位，安装时需保证基座平面的水平度误差控制在合理区间，避免后续臂体运行时出现偏载抖动的问题。底座内部集成了第一关节的回转驱动结构，可实现整臂绕垂直轴线的大范围回转，覆盖作业半径内的环形工作区域。大臂与小臂采用轻量化的高强度结构设计，臂体截面做了加强筋布局优化，

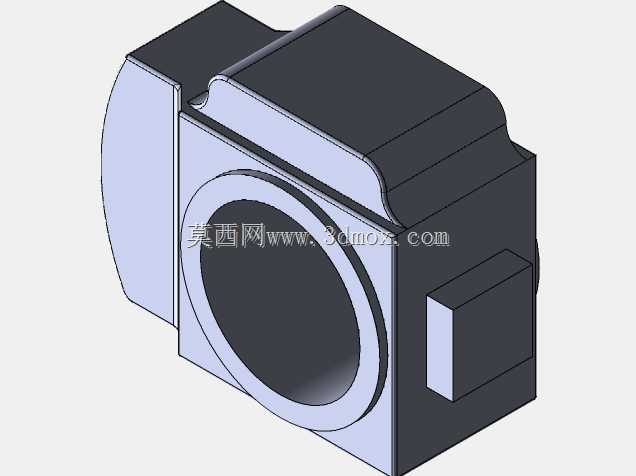

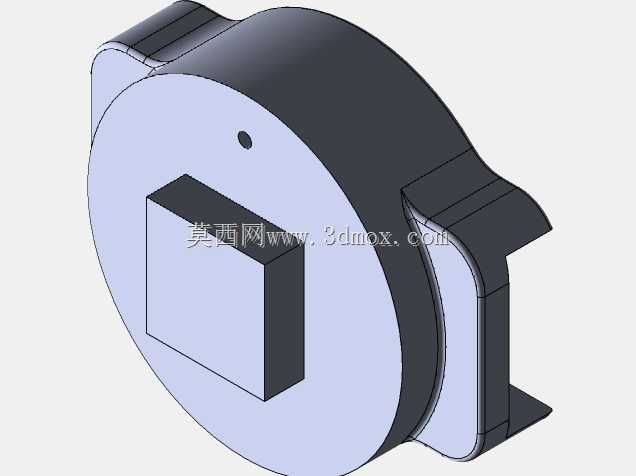

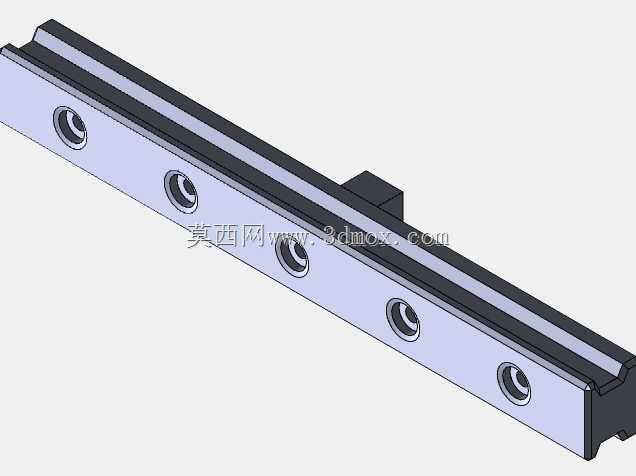

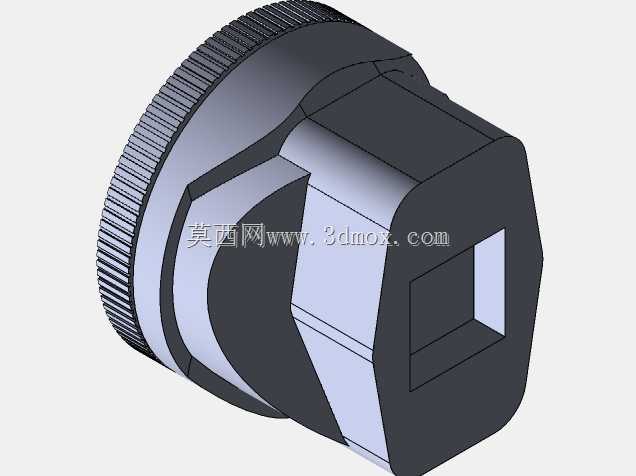

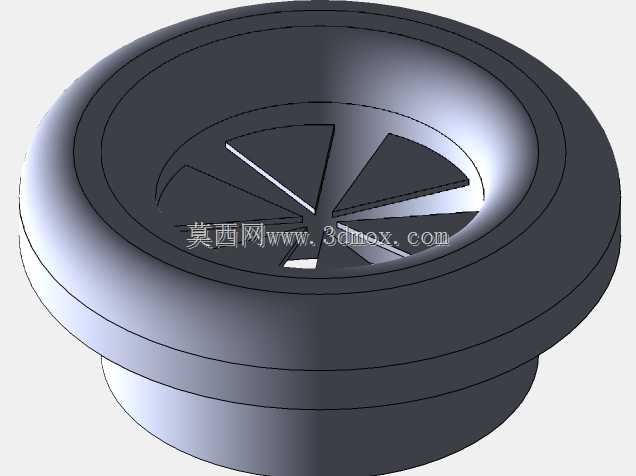

　　在保证整体结构刚性的前提下尽可能降低自重，减少关节驱动的负载冗余，提升臂体运动时的响应速度。关节处的铰接结构做了同轴度公差优化，可保证各关节转动时的顺滑度，降低长期运行后的磨损量。末端执行器连接法兰采用标准接口设计，可根据不同作业需求快速更换夹爪、吸盘、焊枪等不同工装，适配多品类的作业任务。设计过程中，各关节的运动行程做了合理的限位规划，既保证足够的作业覆盖范围，也避免臂体运动过程中出现自身结构干涉的问题，同时预留了管线布置的内置通道，将动力线缆、信号线缆全部收纳在臂体内部，避免外部走线在臂体往复运动时出现拉扯磨损，提升设备运行的可靠性。从安装边界来看，该机械臂的底座安装尺寸适配常见的工业设备安装平台，

　　作业半径覆盖中小型工位的常见操作范围，不需要对现有产线做大规模改造即可完成部署，适合中小批量自动化产线的升级改造使用。臂体的色彩分区做了明确的标识设计，不同功能段的结构采用差异化配色，方便现场运维人员快速识别结构部件，日常点检时可快速排查关节连接、紧固件松动等常见问题。在结构强度校核阶段，针对臂体完全伸展的极限工况做了受力分析，保证最大负载工况下臂体的变形量控制在精度允许范围内，满足工业作业的重复定位精度要求。
