小型滑移式山猫装载作业设备结构设计

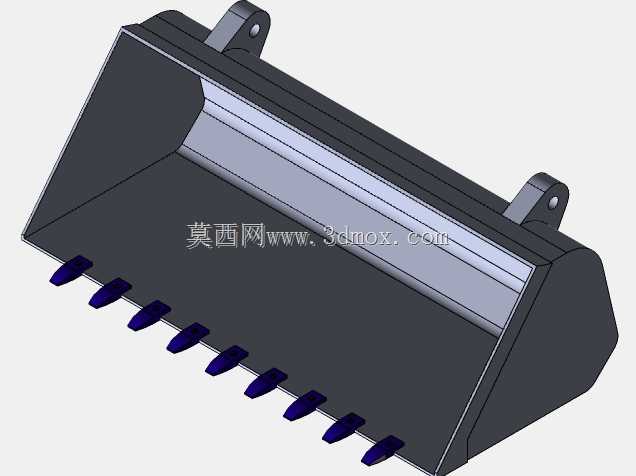

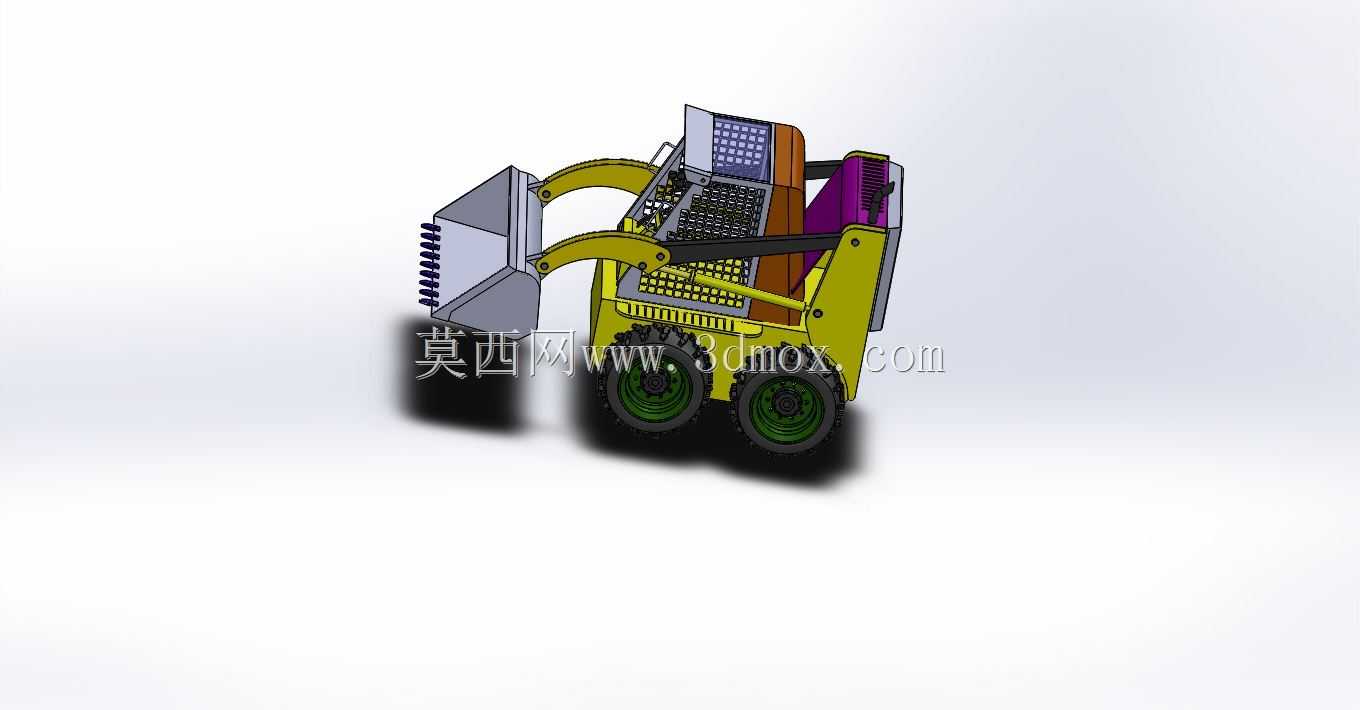

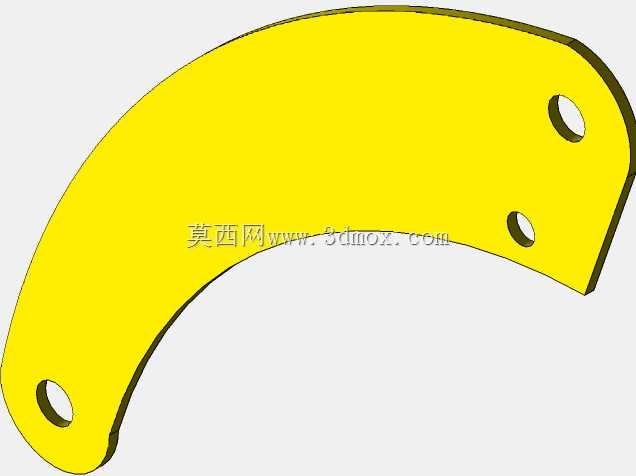

　　这款小型轮式滑移装载设备的三维结构设计，核心围绕狭小空间内的散料转运、场地清整作业需求展开，区别于大中型装载设备的大尺寸布局，整体采用紧凑化的轮式底盘架构，可在厂房内部、市政巷道、园林作业区等转弯半径受限的场景下完成作业，无需预留大尺寸转向空间，单侧轮组可独立实现正反转驱动，依靠两侧轮速差完成原地转向动作，适配狭窄作业面的灵活移动需求。从结构布局来看，前端工作装置采用双动臂铰接布局，铲斗与动臂的连接点设置了可快速更换的快换接口结构，除标配的铲装斗体之外，可适配破碎锤、货叉、清扫器等多种属具，拓展设备在不同作业场景下的适配能力，动臂的举升油缸、转斗油缸均采用内嵌式布局，避免作业过程中物料磕碰造成油缸活塞杆损伤，液压管路沿动臂内侧排布，

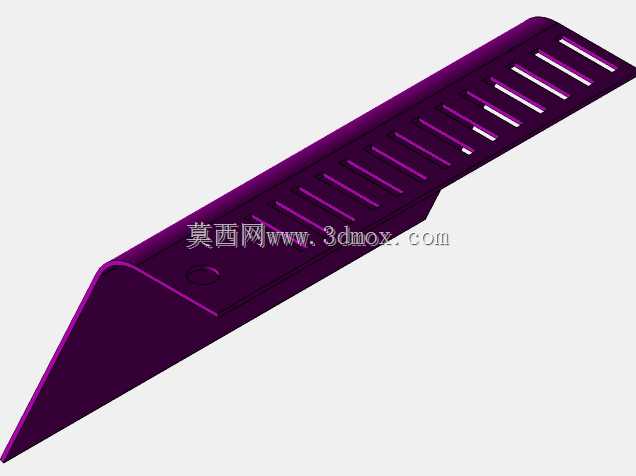

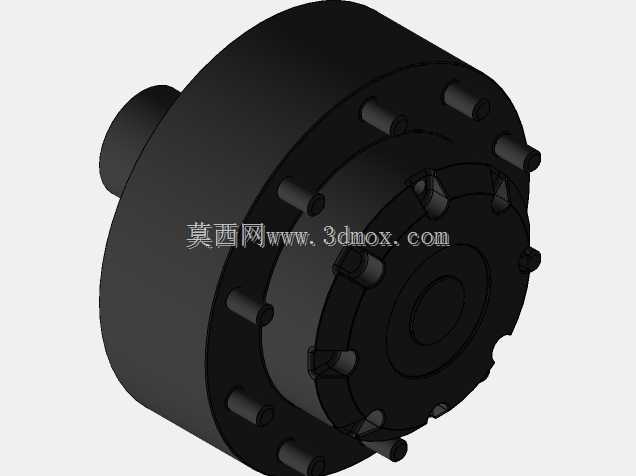

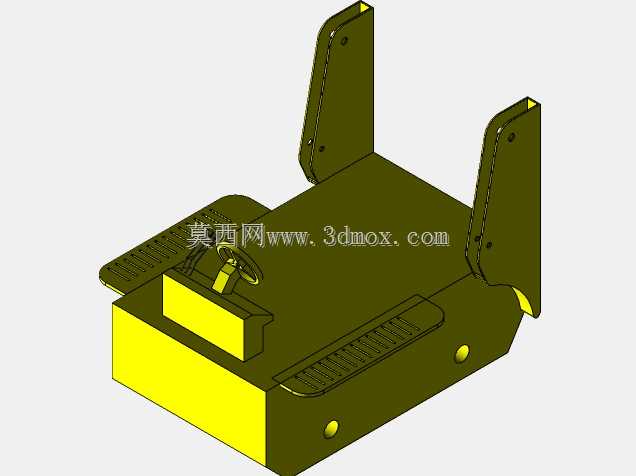

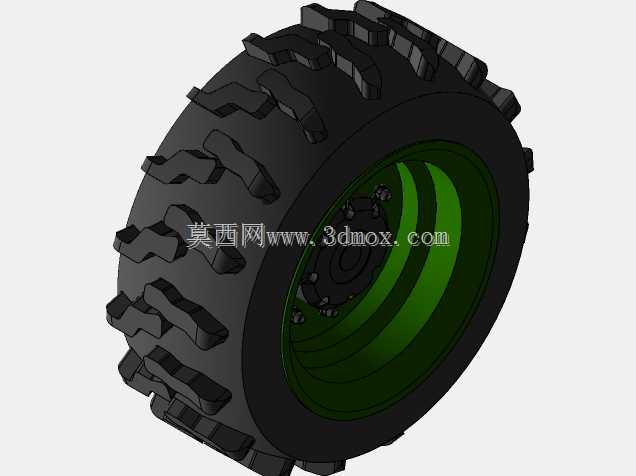

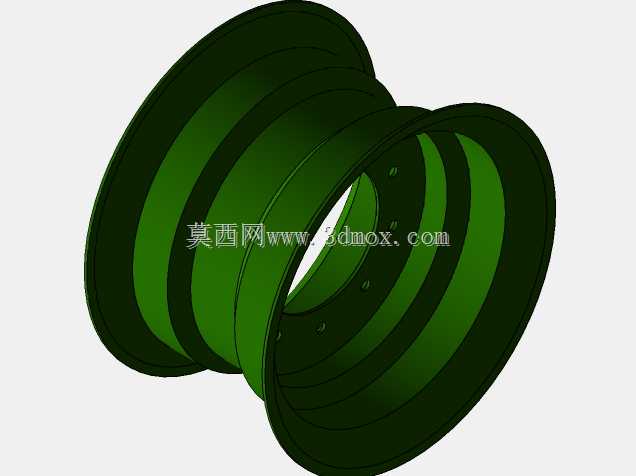

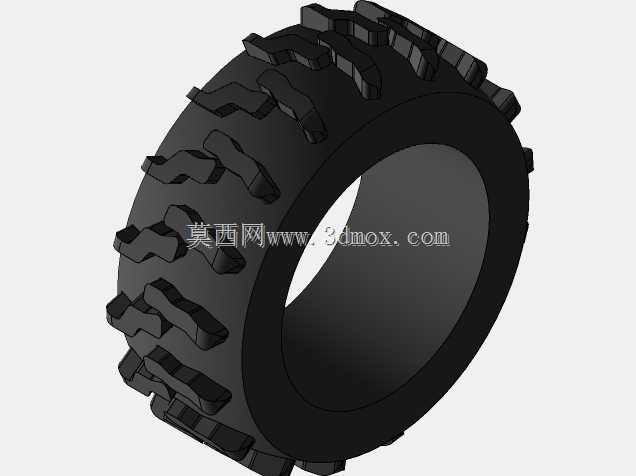

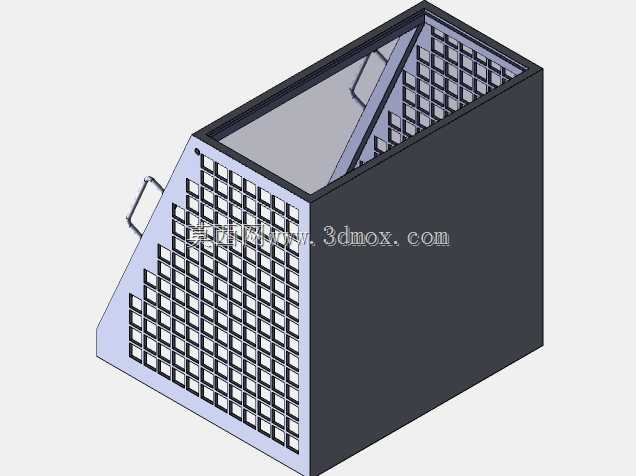

　　预留足够的活动余量，避免动臂举升、下落过程中出现管路拉扯、干涉问题。驾驶操作区域采用半开放式防护结构，操作元件集中布置在操作者身前区域，踏板与操纵杆的位置按照人体操作可达范围设置，防护框架可在作业过程中阻挡飞溅物料，同时不影响操作者对前端铲斗作业位置的观察视野，底盘部分的动力舱、液压油箱、燃油箱采用分层布置，重心集中在设备几何中心位置，保证铲装重载作业时的整机稳定性，避免前倾侧翻风险。轮组采用小直径宽基越野轮胎，胎面花纹深度适配非硬化路面的抓地力需求，轮边与底盘车架的连接位置设置了缓冲减震结构，降低颠簸路面对整机结构的冲击载荷。设计过程中对各运动部件的活动边界做了完整的干涉校验，动臂举升到最高位置时，

　　铲斗的卸料高度满足小型货运车辆的接料高度要求，铲斗下放到最低位置时，斗齿与地面的夹角保证铲入料堆的切入角度合理，不会出现斗底剐蹭地面或者切入角度过大导致铲装阻力过高的问题。整机的维护保养点位均设置在可快速开启的舱盖位置，日常检查油位、更换滤芯无需拆解大面积结构件，降低后期运维的操作难度，各铰接点的润滑注油嘴均引至便于操作的位置，避免日常保养时需要探入设备内部操作的问题。
