多关节工业机械臂结构设计方案

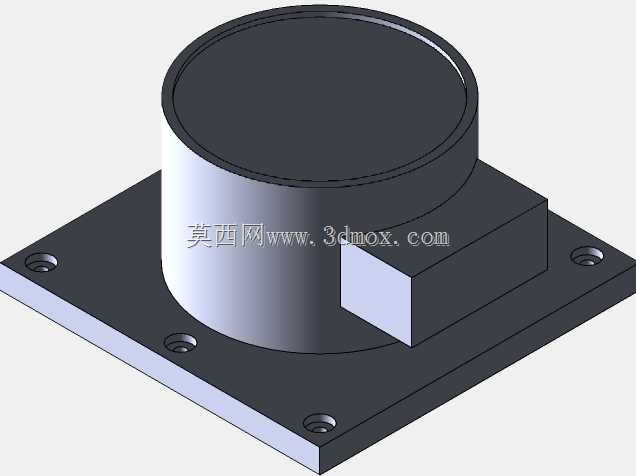

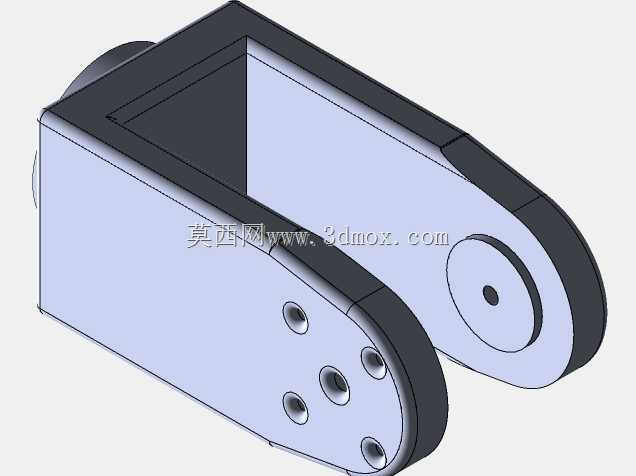

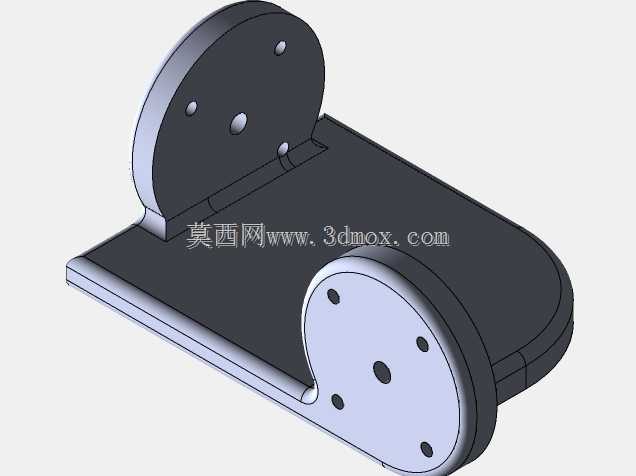

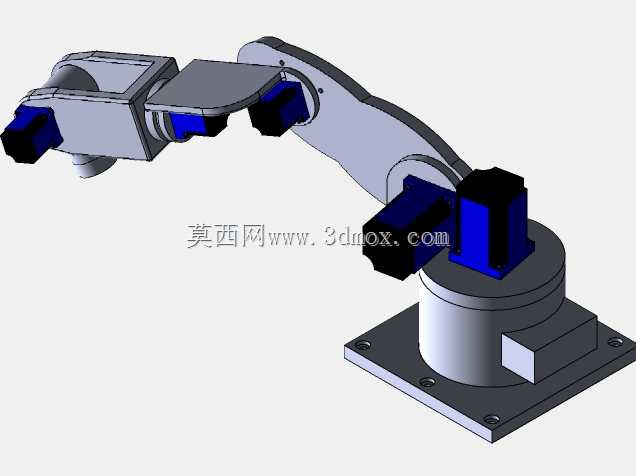

　　这款多关节机械臂的结构设计，核心面向3C电子零部件上下料、小型工件精密装配、实验室样本转运这类对重复定位精度有要求的作业场景，在结构布局上参考了主流六轴关节臂的载荷分配逻辑，将大扭矩驱动单元集中布置在底座与大臂衔接位置，降低小臂末端的运动惯量，提升高速点位运动时的稳定性。底座采用方形法兰安装结构，四个安装孔位呈对称分布，安装面预留了足够的平面度加工余量，适配常见的铝型材工作台、钢制机架台面安装需求，安装边界可兼容多数现有自动化产线的工位预留空间，不需要对原有工位架体做大规模改造即可完成部署。从设计思路上看，各关节的连接臂采用了变截面的结构形态，在保证臂身刚性的前提下尽可能削减非受力区域的材料厚度，平衡臂身自重与负载能力的矛盾，

　　关节衔接处的驱动模块采用内嵌式布局，既可以对传动部件形成物理防护，避免车间环境中的金属碎屑、切削液飞溅进入传动间隙造成磨损，也能让整体臂身的外轮廓更流畅，减少运动过程中与周边工装、线缆的干涉风险。末端执行器的安装接口采用通用的法兰连接形式，可根据实际作业需求快速更换夹爪、吸盘、焊枪头等不同作业工具，不需要对臂体末端结构做二次加工。在实际产线应用中，这类臂体结构可配合视觉检测模块完成散乱工件的拾取定位，也可集成在流水线侧完成工件的工序转运，关节处的走线槽采用内置式设计，避免运动过程中线缆反复弯折造成的破损，同时减少外置线缆对运动路径的限制。各关节的转动范围设计充分考虑了常见工位的作业半径需求，大臂俯仰、小臂摆动、

　　腕部旋转的角度组合可覆盖工位上方半球形的作业区域，满足多数平面工作台的作业覆盖要求，底座内部预留了驱动控制模块的安装空间，可将伺服驱动单元就近布置，缩短动力线缆的走线长度，降低信号传输过程中的干扰风险。臂身的各连接面均设计有定位止口，装配时可通过止口快速定位各部件的相对位置，减少装配过程中的调整工作量，也能保证后期维护拆解后重新装配的精度一致性。
