克莱因齿轮联动机械结构设计作品

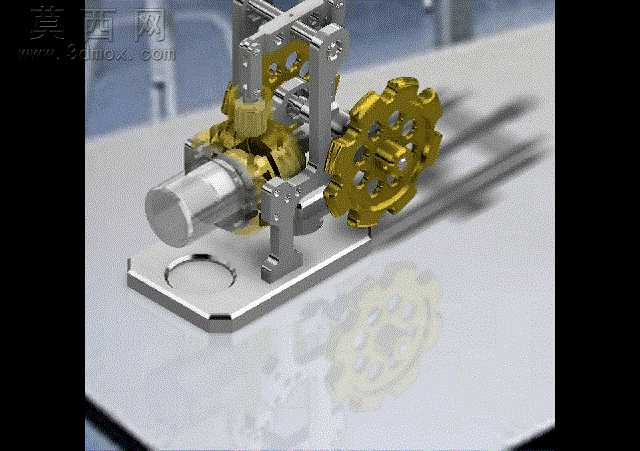

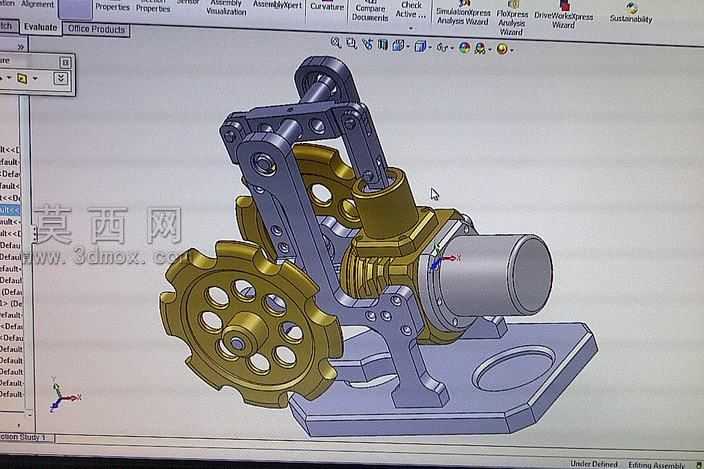

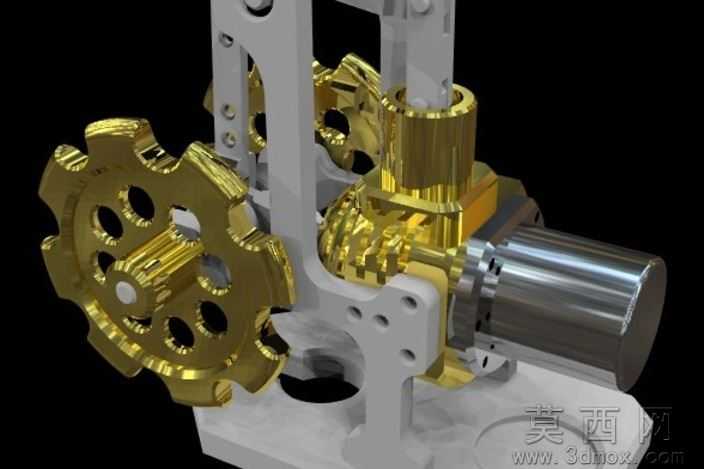

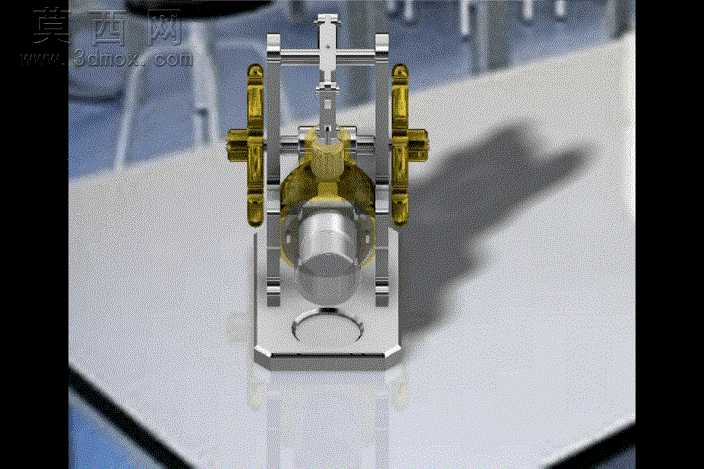

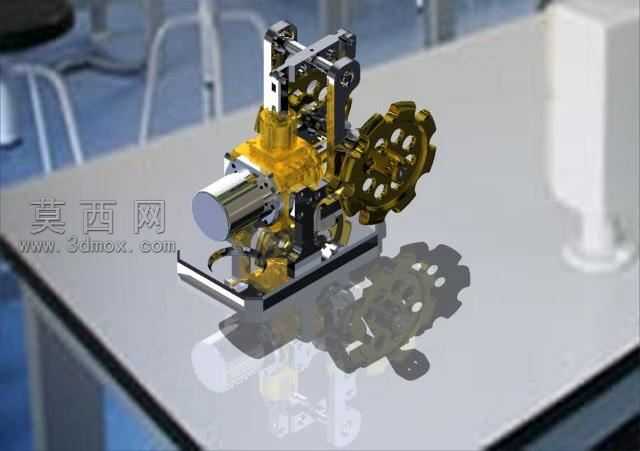

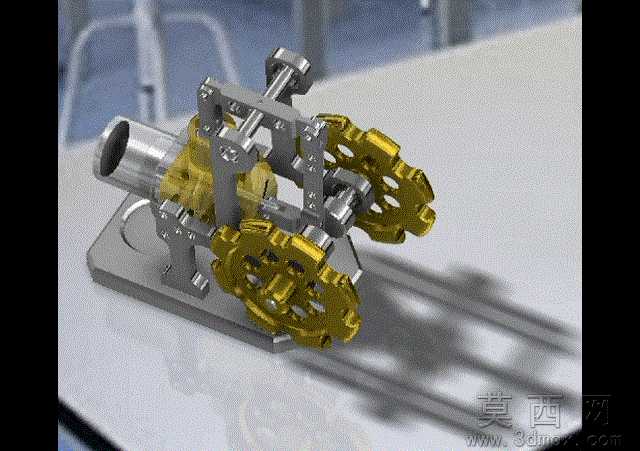

本作品为课程期末设计的创意机械结构，采用三维参数化建模方式完成整体搭建，建模过程中先从底座基准特征入手，依次完成支撑支架、传动齿轮组、联动曲柄构件、输出轴筒等核心部件的单体建模，再通过同轴配合、齿轮啮合配合、铰接转动配合完成整机装配，全程保证各运动部件无干涉、传动路径顺畅。材质设置上区分不同功能部件的视觉表现，支撑底座与支架采用哑光金属质感的灰蓝色工程材质，突出结构的稳固承重属性；传动齿轮组采用黄铜色金属材质，强化传动部件的视觉辨识度，同时模拟金属加工后的细腻磨砂质感；输出轴筒采用亮面银灰色金属材质，区分动力输出端的功能定位。结构设计上融合了克莱因机构的空间联动特性，将齿轮的定轴传动与连杆的往复摆动结合，通过大直径镂空主动齿轮带动从动齿轮组，再经由铰接连杆驱动上部摆臂构件完成预设轨迹的运动，底座预留的安装孔位可适配不同的固定场景，整体结构紧凑，运动逻辑清晰。设计思路围绕机械传动的可视化呈现展开，既满足课程设计对机械结构合理性、装配规范性的要求，也通过差异化的材质配色与空间布局，清晰展现各部件的传动关系与运动逻辑，建模过程中反复校验齿轮啮合的齿距参数、铰接点的转动间隙，保证虚拟装配下的运动仿真能够流畅运行，完整复现机构的联动效果，整体作品兼顾机械设计的严谨性与创意结构的展示性，可作为机械传动教学演示的参考案例。
