电机配套双拐式曲柄轴结构设计

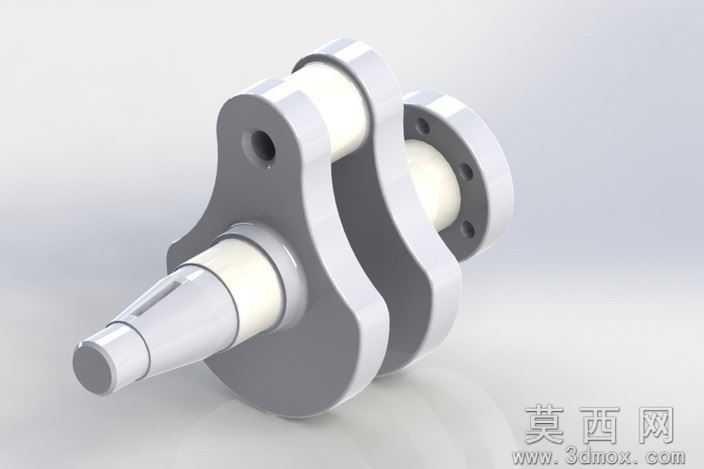

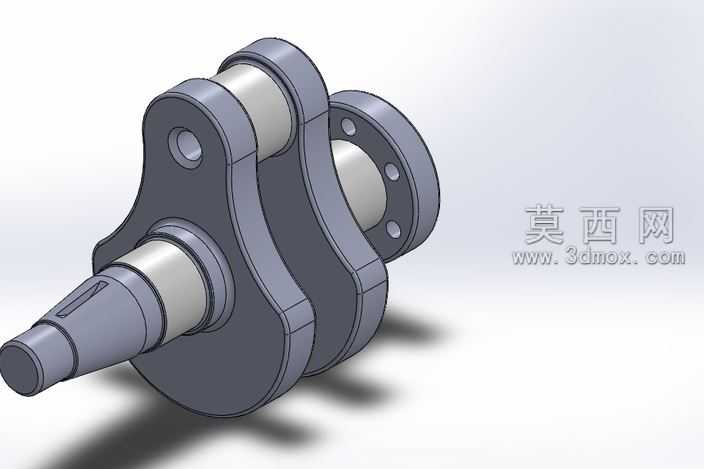

本作品为适配小型电机设计的双拐式曲柄轴三维模型，建模阶段采用SolidWorks软件完成全参数化构建，首先以旋转凸台命令生成主轴颈与输出端锥轴的基础回转体，锥轴段预留键槽安装位，通过拉伸切除命令精准加工出键槽结构，保证与电机输出端的周向固定可靠性。曲柄臂部分采用对称式双板结构设计，建模时先绘制单侧曲柄臂的轮廓草图，通过两侧对称拉伸生成实体后，再以镜像命令完成另一侧结构的构建，保证两曲柄臂的同轴度与位置精度，曲柄销与主轴颈的偏心距严格按照电机动力输出的行程参数设定，确保动力传递过程中运动轨迹符合设计预期。法兰连接端采用圆周阵列命令生成均匀分布的螺栓安装孔，孔位公差按照通用机械连接标准设定，保证与外接部件的装配适配性。渲染阶段采用白模搭配浅灰色金属材质模拟铸钢毛坯质感，主轴颈与曲柄销表面赋予抛光金属材质，还原精加工后的表面光洁度，场景采用柔和的漫反射打光，避免金属表面出现过曝反光，清晰展示各轴段的直径变化、曲柄臂的过渡圆角以及法兰端的孔位分布细节。结构设计上，曲柄臂与轴颈的连接处采用大圆角过渡，有效降低应力集中系数，提升部件在交变载荷下的疲劳强度，输出端锥轴的锥度按照标准传动锥度设定，保证与外接连接件的自锁性能与同轴度，整体结构紧凑，适配小型电机的安装空间，可直接用于电机动力输出端的运动仿真、装配干涉检查以及后续的工程图生成，为零部件的加工生产提供精准的三维数据支撑。
