分段螺旋式排屑钻头结构三维设计

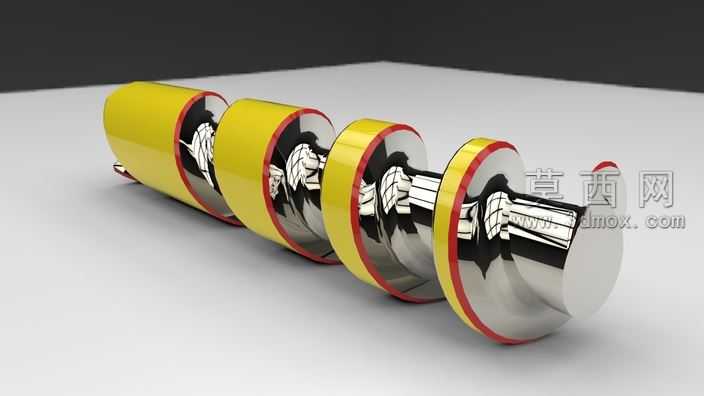

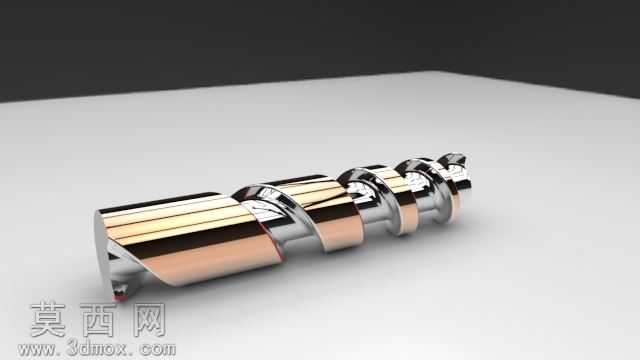

本模型为分段螺旋式排屑钻头的三维设计成果，建模阶段采用参数化特征构建方式，先以回转体命令生成钻头的核心基体，确定整体同轴度基准，再通过螺旋线扫描切除功能逐段构建排屑槽结构，区别于传统连续螺旋槽钻头，该设计将螺旋排屑结构拆分为多段独立单元，每段螺旋槽之间设置环形分隔凸台，建模时严格控制每段螺旋的导程、升角与槽深参数，保证各段排屑路径衔接顺畅无干涉。材质渲染阶段，对钻头工作刃部与芯轴部分赋予金属材质，调整反射率与粗糙度参数还原高速钢材质的冷冽金属光泽，对分段的螺旋套部分赋予亮黄色工程塑料类材质，添加细微的磨砂质感区分不同功能部件，分隔凸台边缘添加红色高亮边线，既强化结构分层的视觉辨识度，也模拟实际产品的标识涂层效果，渲染时采用柔光侧打光方案，突出螺旋槽的曲面弧度与各部件的装配层次，避免金属材质过曝丢失细节。结构设计上，该钻头重点优化深孔加工场景的排屑性能，分段式螺旋槽可将长切屑预先折断为短屑，避免连续切屑缠绕卡滞，每段环形凸台可起到辅助导向作用，降低长钻头加工时的径向抖动，提升孔位加工精度，芯轴与外套采用分体式装配结构，建模时预留合理的装配公差，方便后续易损部件的单独更换，降低使用成本。设计思路围绕实际加工痛点展开，针对普通钻头深孔排屑不畅、易崩刃的问题，通过分段螺旋结构拆分排屑路径，同时兼顾结构强度与装配维护性，所有曲面特征均经过曲率检查，无尖锐棱角与建模破面，可直接用于工程出图、装配模拟与加工工艺验证，也可作为同类切削刀具结构优化的参考原型。
