空调系统用斜向流体输送泵结构设计

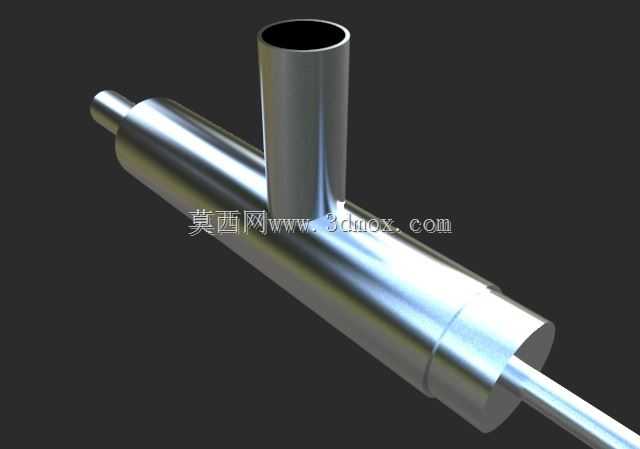

　　在暖通空调水循环系统、小型流体输送管路的布设场景中，这类斜向接口的泵体结构常被用于解决垂直管路与水平输送段的衔接问题，省去额外加装弯头转接的工序，降低管路沿程阻力的同时，也能压缩安装所需的空间余量。从结构设计逻辑来看，该泵采用卧式主轴布局，主体为等径圆柱腔体，进出流道采用非同轴斜向布置，垂直向上的接口直接对接竖向回水或供水管路，腔体两端伸出的轴段用于匹配动力输入与端盖密封结构，这种流道走向的设计能让流体在进入泵腔时减少直角转向带来的紊流冲击，一定程度上降低运行过程中的流体噪音与能量损耗。

　　设计过程中首先要明确安装边界的约束：泵体主体圆柱段的长度决定了水平方向的安装占位，垂直接口的高度决定了竖向管路的对接高度，两端轴伸的直径与伸出长度需要匹配配套的密封件、轴承位以及动力连接端的尺寸公差，避免出现装配干涉。腔体与斜向接口的衔接位置采用圆弧过渡处理，而非直角焊接或拼接，这一细节是为了避免流道内出现应力集中点，同时减少流体滞留区域，降低长期运行后杂质沉积堵塞的风险。

　　从实际功能特性上看，这类泵主要适配低压差的清水或弱腐蚀性流体输送场景，在空调水系统中负责循环水的动力驱动，斜向接口的设计让管路布设时不需要在泵体上方额外预留弯头的安装空间，对于吊顶内、设备夹层这类空间局促的安装场景适配性更强。结构建模时需要重点关注泵腔内壁的同轴度、斜接口与主体腔体的相贯线处理精度，轴伸段与腔体的同轴度公差会直接影响后续密封件的使用寿命与运行振动值，若同轴度偏差过大，运行过程中会出现轴封渗漏、轴承偏磨等问题。

　　在安装适配层面，该泵的卧式布局可以直接通过配套的管夹或支架固定在水平安装基面上，垂直接口可直接与竖向管路通过法兰或螺纹对接，不需要额外调整管路角度，现场安装时的对位难度更低。设计时也充分考虑了日常维护的便利性，腔体两端的端盖结构可以在不拆卸主路管路的情况下完成内部叶轮、密封件的检修更换，减少运维过程中的管路拆装工作量。流道的顺滑过渡设计也让泵的运行效率比同规格带直角弯头转接的卧式泵更高，在长期连续运行的空调系统中能降低一定的能耗损失。
