工业用木质承载底架结构设计

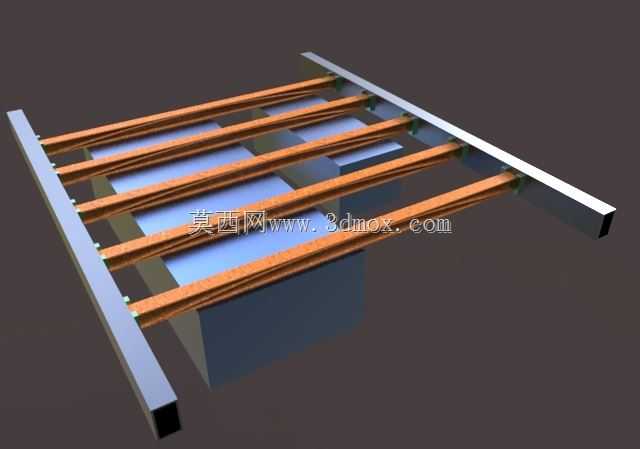

　　在车间物料周转、重型工件临时存放以及设备预装工位的场景里，这类木质底架是非常实用的承载构件，相比全金属托架，它的自重更轻，不会刮蹭工件表面的涂装或加工面，同时木材本身的微变形特性可以缓冲周转过程中的振动，避免精密加工件出现磕碰损伤。从结构设计来看，这款底架采用两侧纵向金属边梁搭配多根横向实木承托梁的组合形式，金属边梁承担整体的抗弯刚度，避免纯木架长期承重出现的侧边翘曲问题，横向木梁按照等间距排布，间距控制在300mm左右，既保证承托面的支撑密度，避免放置的板材或箱体出现局部凹陷变形，也尽可能减少木料用量，控制整体自重。设计时首先要明确安装边界，两侧金属边梁的外侧间距要适配常规叉车的叉齿间距，预留足够的叉取空间，

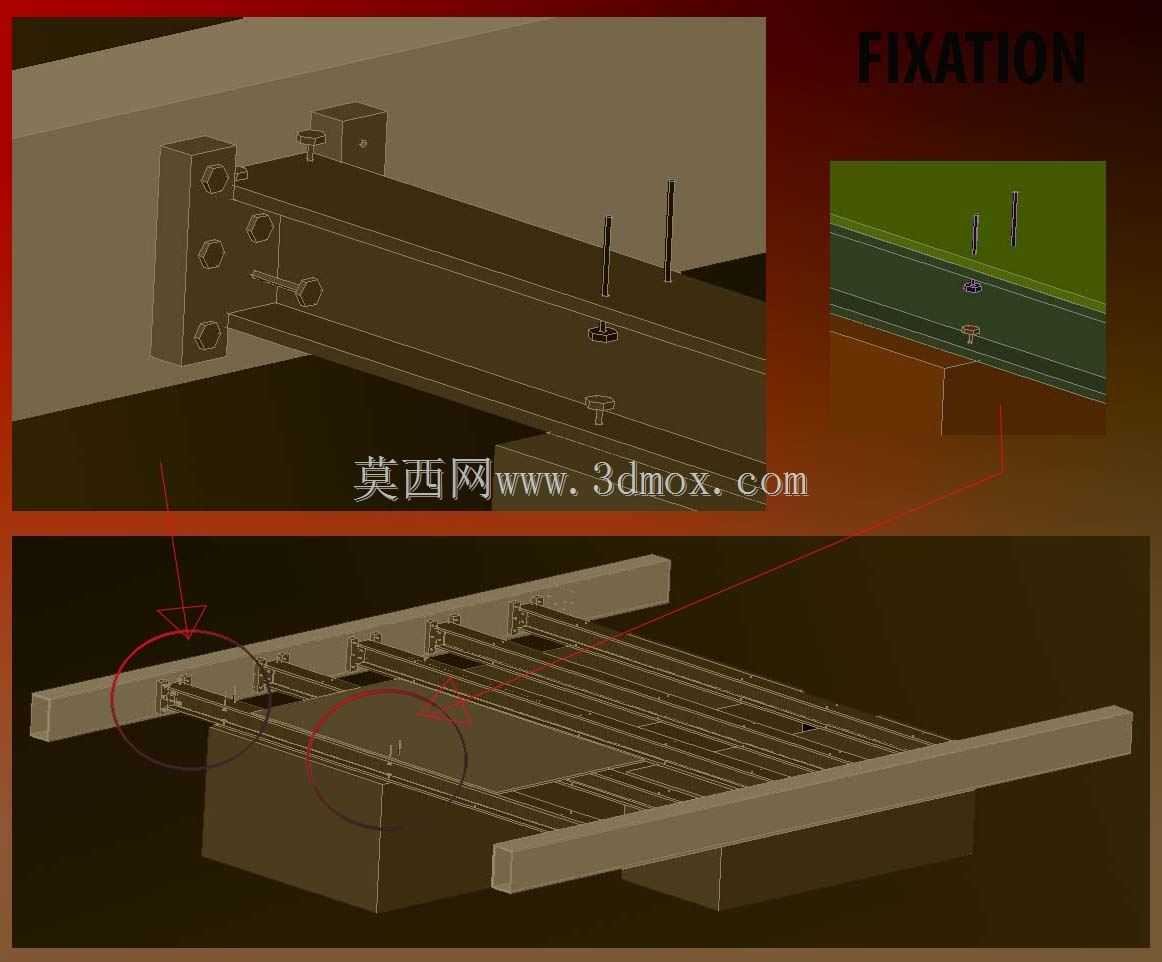

　　叉齿进入的高度要控制在120mm以上，保证手动液压叉车和机动叉车都能顺利作业，不会出现叉齿顶到承托木梁的情况。底架的整体高度控制在150mm，这个高度既满足多层堆叠时的稳定性要求，也不会因为过高导致物料堆放后重心偏移，横向木梁的截面尺寸选用40*90mm的规格，经过压刨处理保证上表面的平面度误差控制在1mm以内，避免放置工件后出现倾斜。金属边梁采用折弯成型的型材，和木梁的连接采用沉头螺栓固定，螺栓头完全埋入木梁表面，不会突出刮蹭放置的工件，边梁两端做了倒角处理，避免周转过程中划伤操作人员或碰撞周边设备。实际使用中，这类底架可以承载最高1.2吨的均匀分布载荷，适合放置钣金加工件、木质包装箱、预制组装部件等，在仓储环节可以实现三层堆叠，

　　大幅提升仓储空间利用率，在生产线旁的待料区，它可以作为临时的工件托架，配合辊道输送线实现物料的顺畅转运，不需要额外铺设木质垫板。设计过程中还要考虑木材的吸湿膨胀特性，木梁和金属边梁的连接孔预留了2mm的间隙，避免空气湿度变化时木梁胀缩导致连接部位松动，木梁表面做了简单的防腐处理，适应车间内的潮湿或多粉尘环境，延长底架的使用寿命。承托面的横向木梁之间预留了均匀的空隙，一方面可以减轻整体重量，另一方面方便清理落在架体上的切屑、灰尘，不会出现杂物堆积的情况，两侧金属边梁的上表面略低于木梁承托面2mm，保证工件完全放置在木梁上，避免硬金属接触刮伤工件表面。
