传感器安装用双向可调式金属底架结构

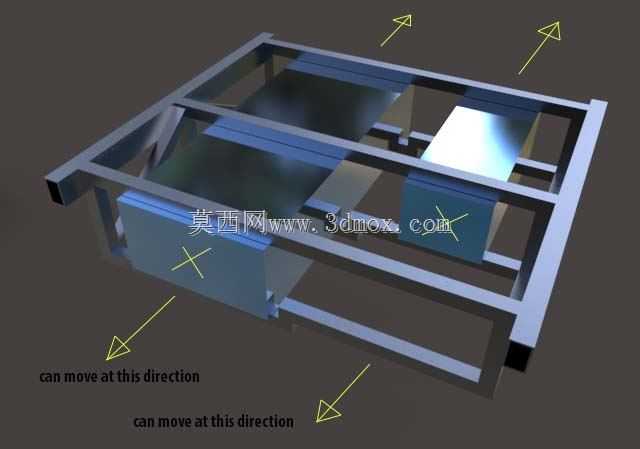

　　该可调式金属底架主要面向工业传感检测场景的安装承载需求，多用于自动化产线检测工位、实验室传感测试台架、设备状态监测点位的传感器布设作业，可适配多类光电、位移、接近类传感器的安装固定，解决常规固定支架无法适配多点位调整、多规格传感器兼容安装的实际问题。从结构设计逻辑来看，整体采用矩形方管焊接成型的框架式主体，框架内部设置两道横向承载梁，将架体分隔为三个独立的安装区域，可同时承载多组传感模块或配套的信号处理单元，框架整体做倒角处理，避免安装作业过程中尖锐边角造成的磕碰损伤。架体预留两个方向的滑动调节行程，分别对应横向与纵向的位置调整需求，调节方向标注清晰，安装时无需额外做定位标记即可快速完成传感器的位置粗调，配合安装位的锁紧结构，

　　调整到位后可快速锁止，不会因设备运行产生的振动出现位置偏移。设计阶段充分考虑了安装边界的适配性，架体整体外轮廓尺寸适配常规工业设备的侧装、顶装预留空间，底部支脚预留标准安装孔位，可直接通过螺栓固定在设备型材框架、混凝土基座或者工作台面上，无需额外加工转接板。框架的承载梁采用等强度设计，在保证整体结构刚性的前提下尽可能降低架体自重，避免对安装基面造成额外的负载压力，梁体表面预留T型滑槽，传感器安装座可沿滑槽全程滑动，无需在梁体上额外打孔，适配不同安装孔距的传感器固定需求。实际应用中，该底架可兼容多类检测方向的传感器布设，当检测点位需要随生产工艺调整位置时，无需拆卸整体架体，仅需松开对应安装座的锁紧件即可滑动调整位置，大幅降低产线换型、

　　测试方案调整时的安装工作量。架体的框架式结构也为传感器的布线预留了充足空间，传感线缆可沿方管内侧排布，通过扎带固定在梁体预留的走线孔位上，避免线缆外露被设备运动部件剐蹭，提升检测系统的运行可靠性。针对不同的安装基面，支脚位置可搭配减震垫使用，降低设备运行振动传递到传感器上的幅度，减少检测数据的波动误差，尤其适配高精度位移、振动类传感器的安装场景。
