电缆敷设用Z型槽道底架空铺结构

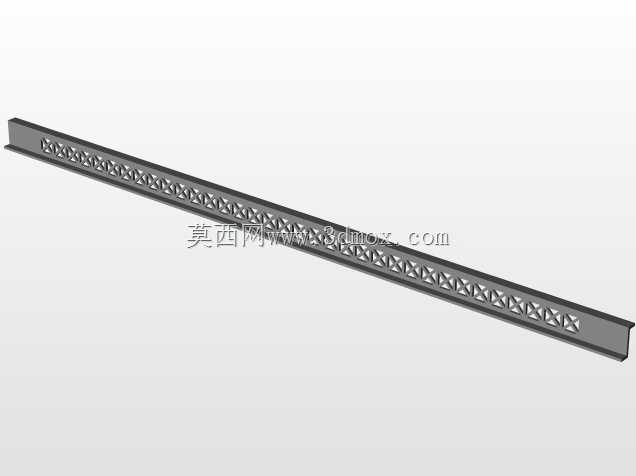

　　这类Z型剖面的底架空铺构件，主要应用在数据中心机房、工业厂房电气竖井、大型商超地下管廊的电缆敷设场景中，作为强电、弱电线缆的分层承载支撑结构使用，区别于传统槽式桥架的全封闭设计，这种Z型折弯的镂空结构在兼顾线缆承托能力的同时，能大幅提升线缆敷设后的散热效率，减少密闭槽道内线缆积热引发的绝缘老化风险。从实际工程使用角度看，该结构的设计思路围绕安装便捷性与载荷冗余展开，主体采用薄壁金属板材连续折弯成型，侧边的Z型翻边既作为结构加强筋提升整体抗扭、抗弯性能，无需额外焊接加强筋就能满足常规线缆载荷下的形变控制要求，翻边上预留的等距冲孔可直接配合卡扣式扎带固定线缆，也能适配不同规格的隔板、盖板配件，实现强弱电分隔敷设的需求。

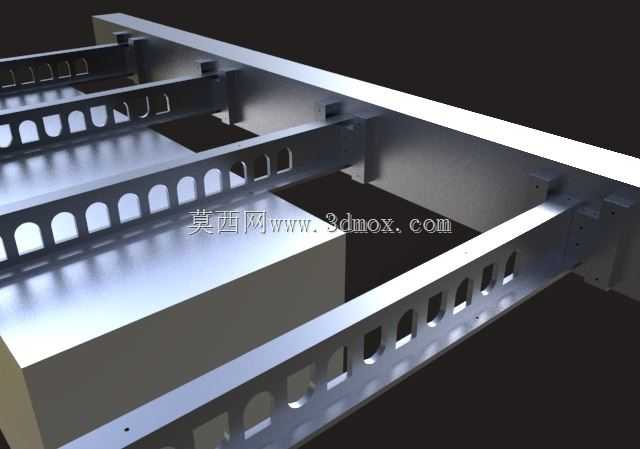

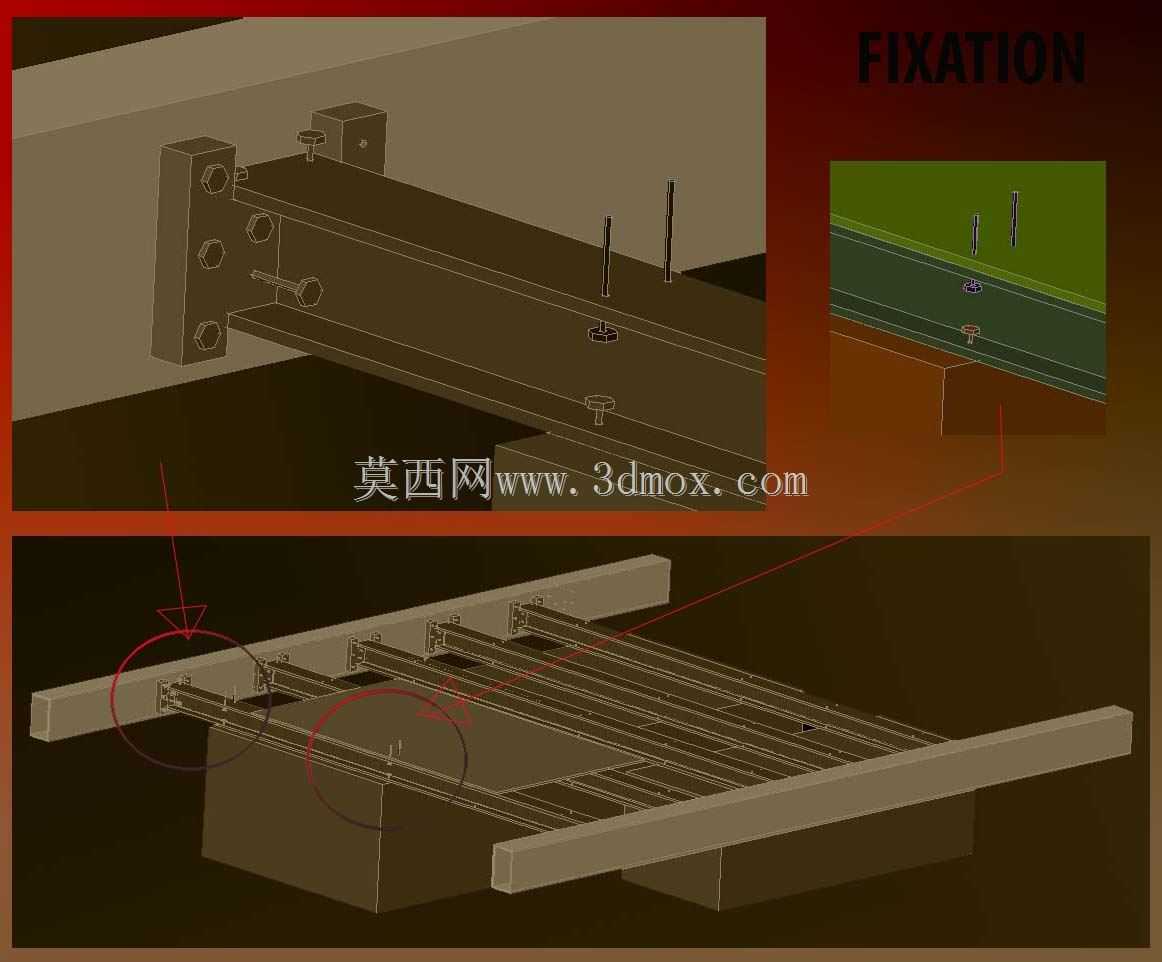

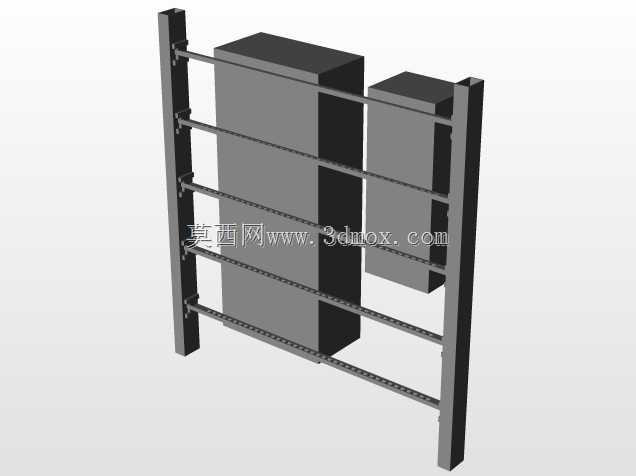

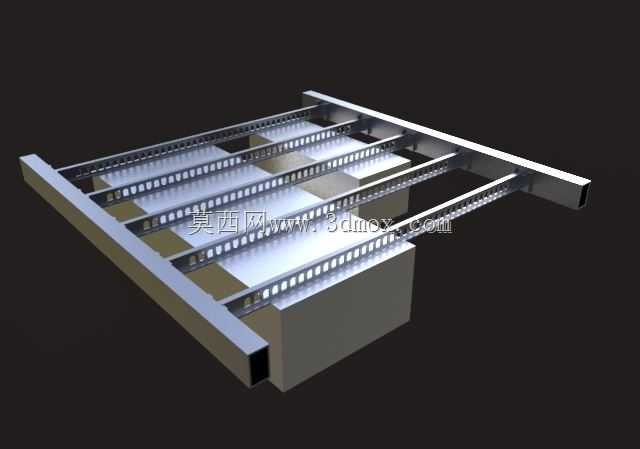

　　构件的主支撑边框采用矩形空心型材，在保证纵向支撑强度的同时降低整体自重，多段平行排布的Z型承托条与两侧边框通过铆接或螺栓拼接，现场安装时可根据实际布线宽度灵活调整承托条的排布间距，适配不同直径、不同数量的线缆敷设需求。安装边界方面，该结构可直接通过吊装挂件固定在建筑顶板下，也可搭配立柱支架实现地面支撑安装，构件之间的连接采用标准连接件拼接，无需现场焊接作业，能大幅缩短现场施工周期。承托面的镂空开孔率经过测算，既不会因为开孔过大导致小直径线缆卡滞、下坠，也能保证线缆运行过程中产生的热量自然散出，同时镂空结构也方便后期运维时梳理线缆、排查故障，不需要掀开整段盖板就能观察到线缆的排布状态。在结构受力设计上，

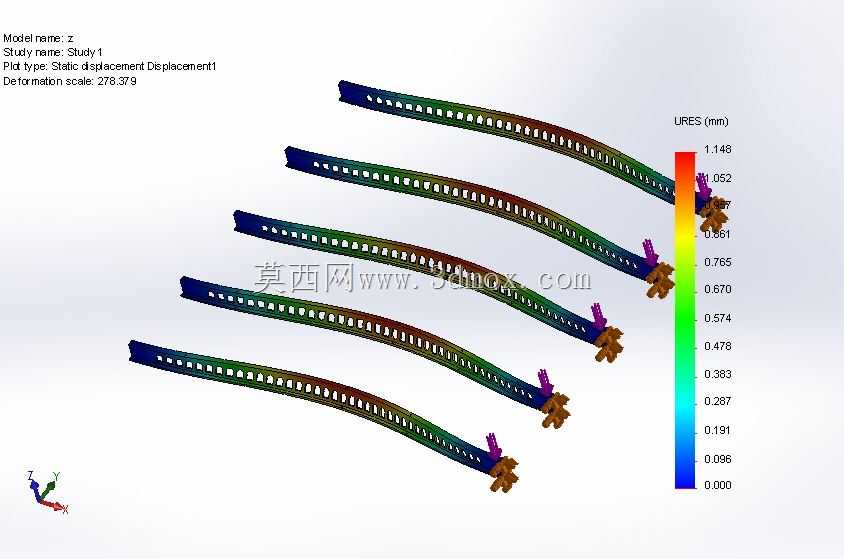

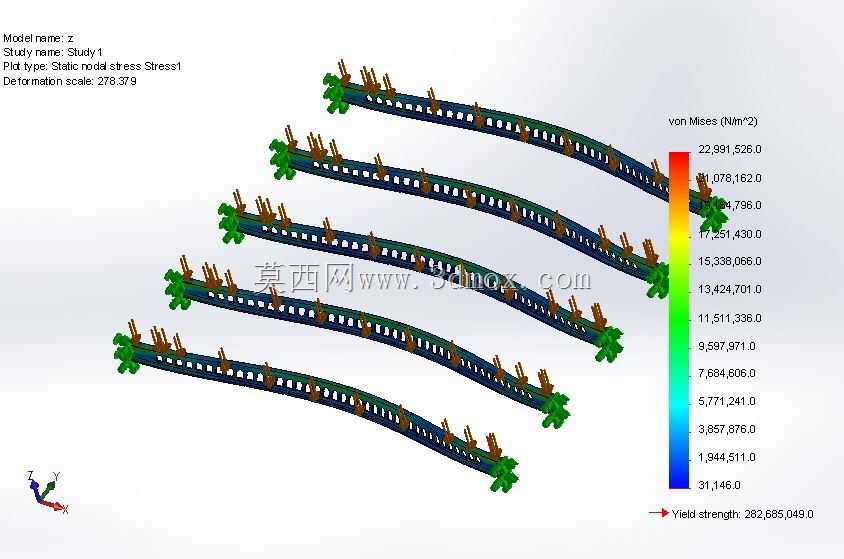

　　Z型剖面的承托条通过折弯形成的垂直立边承担主要的弯曲载荷，相比平板式承托结构，同等板材厚度下抗形变能力提升40%以上，能有效避免长期使用过程中承托面因线缆自重出现下凹变形的问题，侧边的翻边结构也能防止敷设线缆时线缆从承托面侧边滑落，提升施工操作的安全性。实际选型过程中，这类结构可根据敷设线缆的总重量调整板材厚度与承托条排布密度，针对大直径动力电缆可加密承托条间距，针对弱电线缆可适当放大间距降低材料成本，整体结构的模块化设计也方便后期扩容，新增线缆时只需要局部调整配件即可完成布线调整，不需要整体更换支撑结构。
