纺织产线用铝型材机架框架结构设计

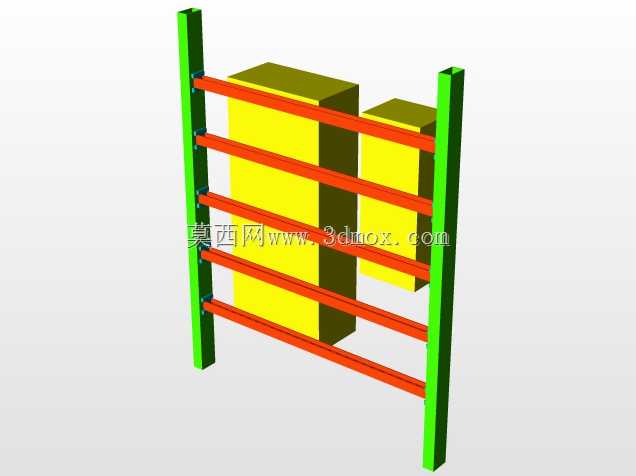

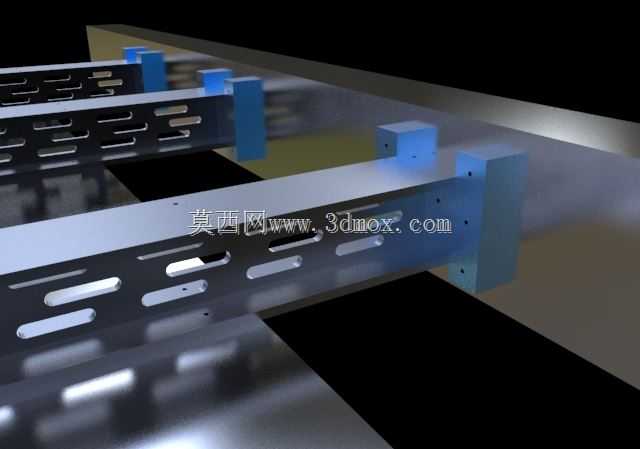

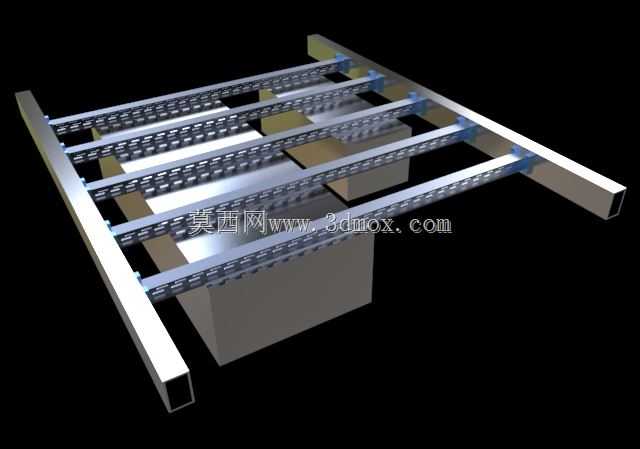

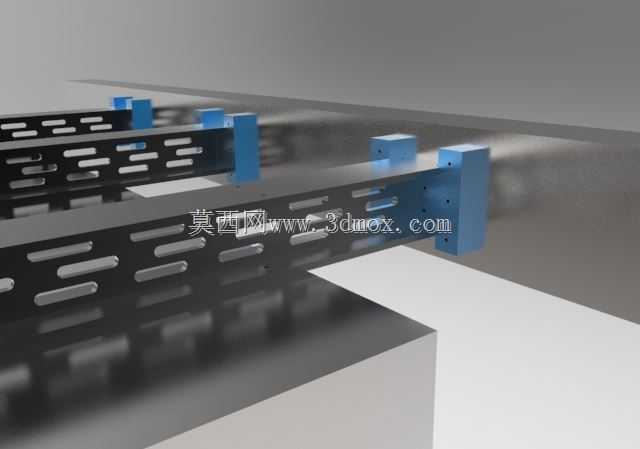

　　这套铝型材框架结构主要面向纺织生产车间的工序段承载需求设计，在纺织产线的清棉、梳棉、织造等工序衔接位置，这类框架承担着承托工序导向组件、布设线缆气路、搭载检测元件的核心作用，区别于焊接钢结构机架，铝型材拼装结构的调整灵活性更适配纺织产线频繁换型、工序微调的生产特性。从结构设计逻辑来看，整体采用模块化拼接思路，主承载梁选用大截面矩形铝型材作为纵向主梁，承担整体结构的竖向载荷与纵向抗弯需求，横向排布的多根带安装槽型材作为副梁，每根副梁的槽道可直接嵌入T型螺栓，无需额外焊接打孔，就能快速安装导纱构件、张力调节组件、位置检测传感器等配套部件，副梁的间距可根据实际搭载的纺织组件尺寸灵活调整，适配不同幅宽的纺织品生产需求。

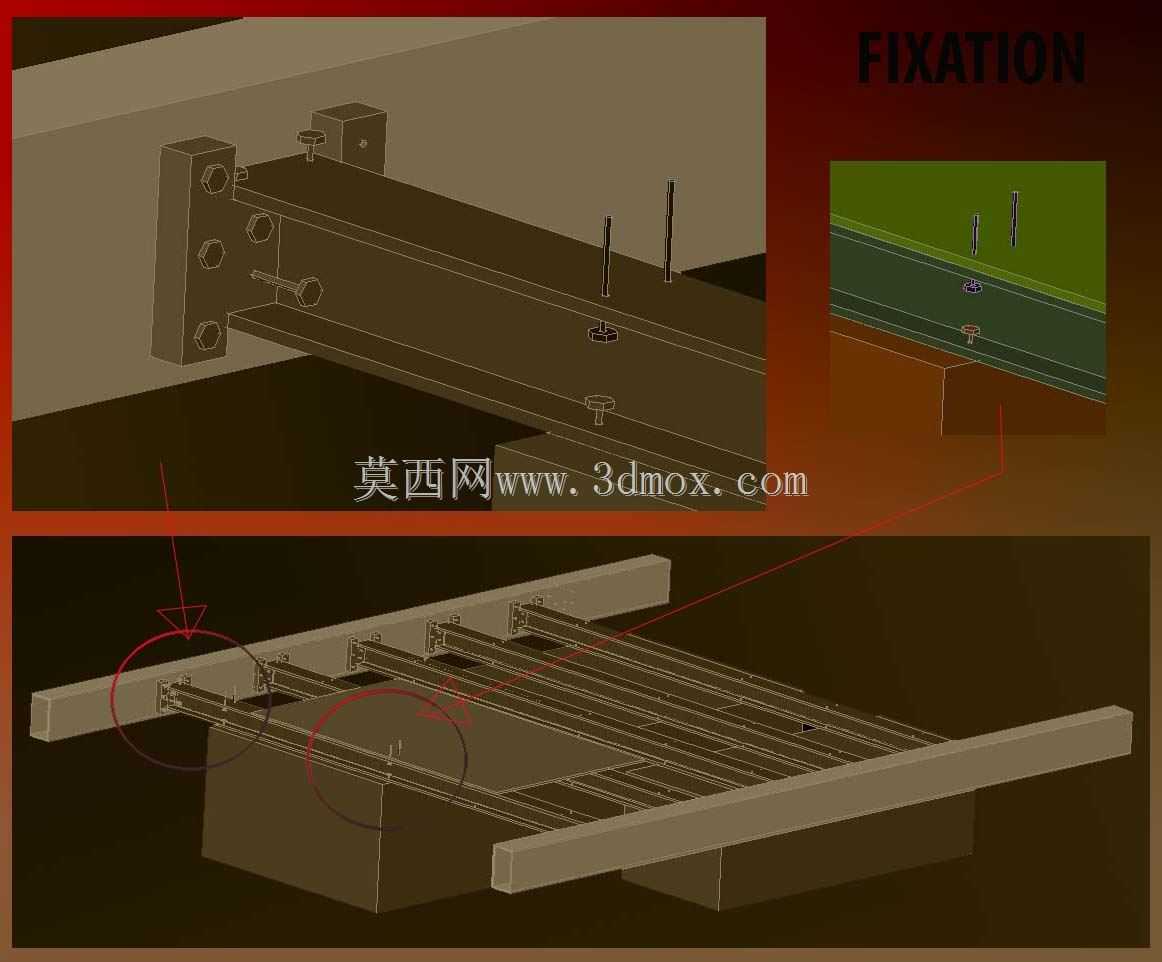

　　框架的安装边界设计充分考虑了纺织车间的现场工况，底部预留了足够的设备容纳空间，可直接罩设在工序段的箱体类设备上方，主梁两端的连接位预留了标准安装孔，既可以通过地脚支撑直接固定在车间地面，也能通过连接角件与相邻产线的机架拼接成连续生产线，整体结构的外轮廓无尖锐突出边角，所有型材端面都配置了封端件，避免车间作业过程中勾挂纱线、刮擦操作人员衣物，符合纺织车间的安全生产要求。在功能特性层面，这套框架的型材槽道可同时实现气路软管、线缆的内嵌布设，避免管线外露堆积飞花造成的安全隐患，型材表面的阳极氧化层耐车间飞花、潮湿环境的腐蚀，长期使用不会出现锈蚀掉屑问题，不会对纺织品的生产过程造成污染。设计过程中针对纺织设备运行时的小幅振动特性，

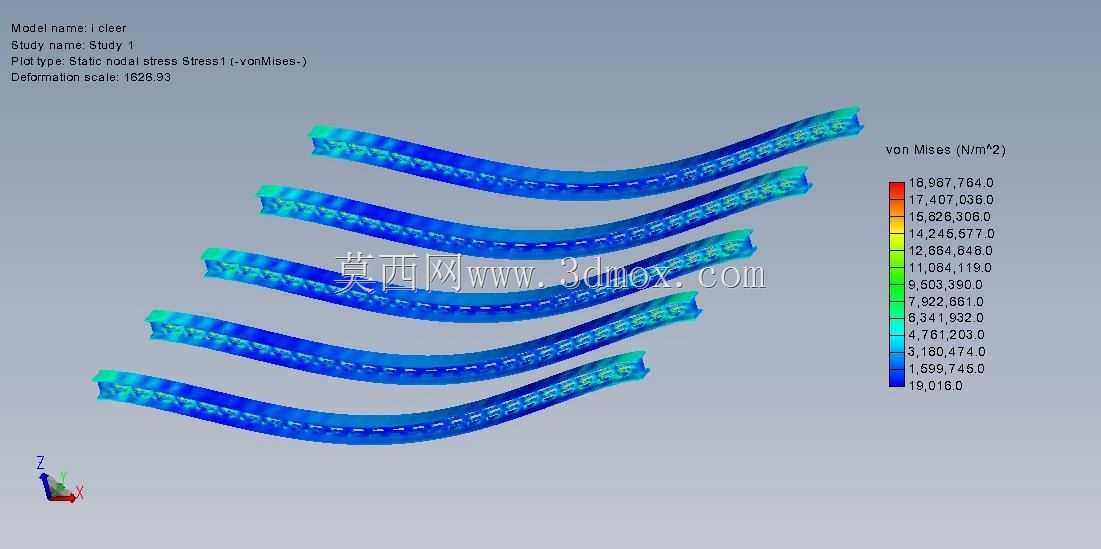

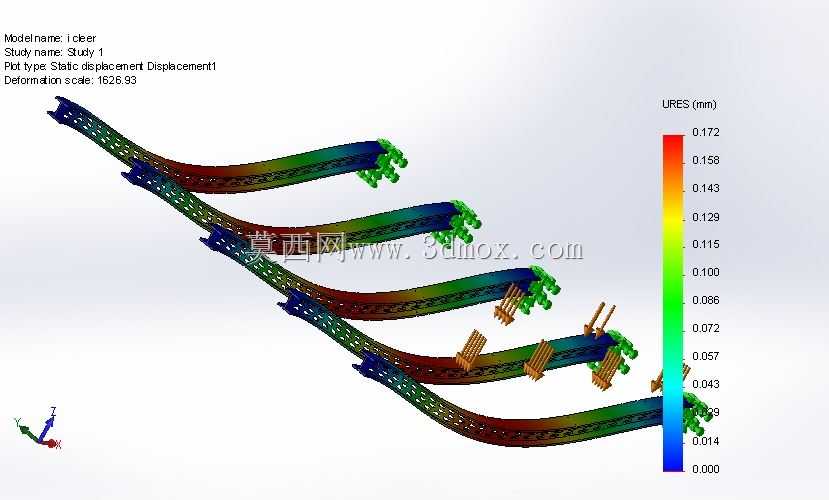

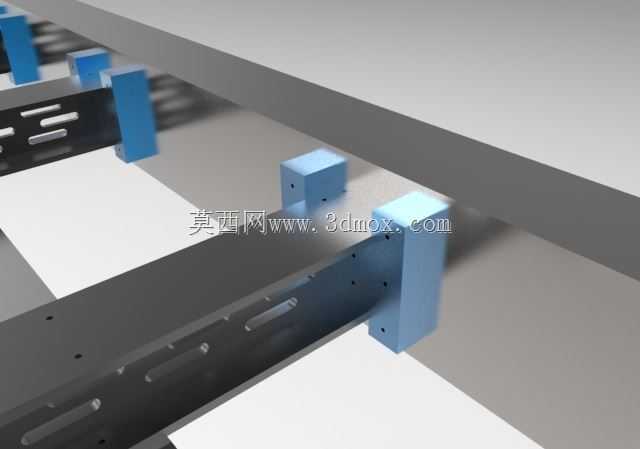

　　在型材连接位置配置了减震阻尼垫片，减少机架共振带来的组件移位问题，保证搭载的导纱、检测部件位置精度稳定，避免因机架振动导致纱线张力波动、纺织品出现疵点。框架的横向副梁排布密度经过载荷校核，单根副梁可承载不超过三十公斤的配套组件，满足常规纺织工序导纱件、检测元件、小型执行器的安装承重需求，主梁的抗弯挠度控制在千分之一以内，即使在满负载搭载组件的情况下，也不会出现明显的结构下弯变形，保证各安装位的位置精度长期稳定。
