十字交叉路口型材框架结构设计

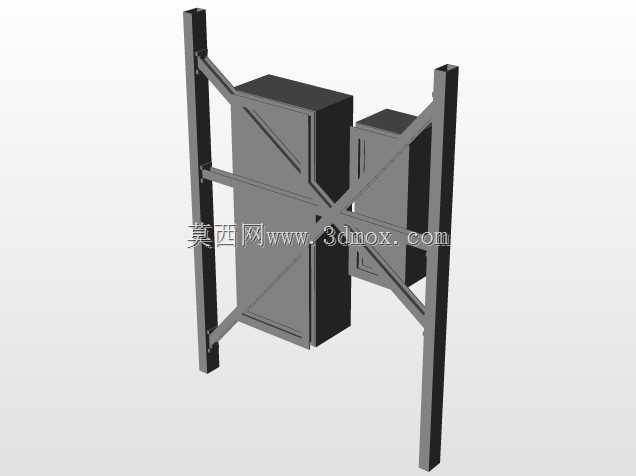

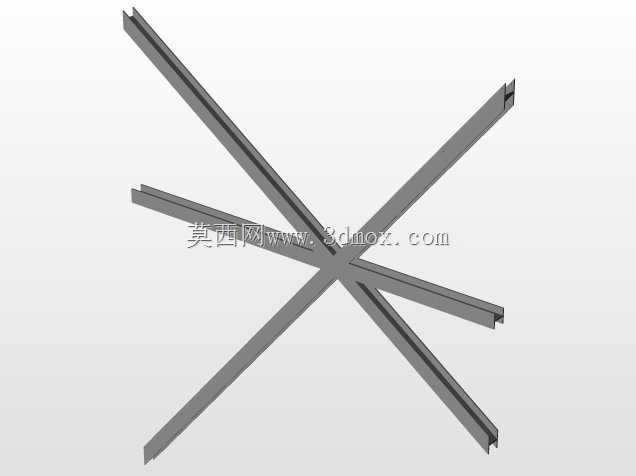

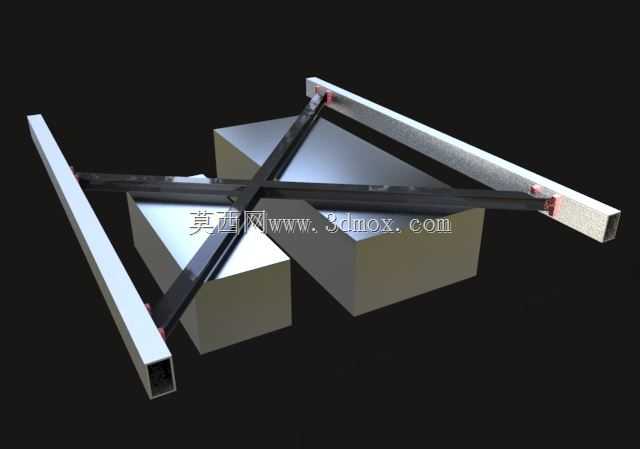

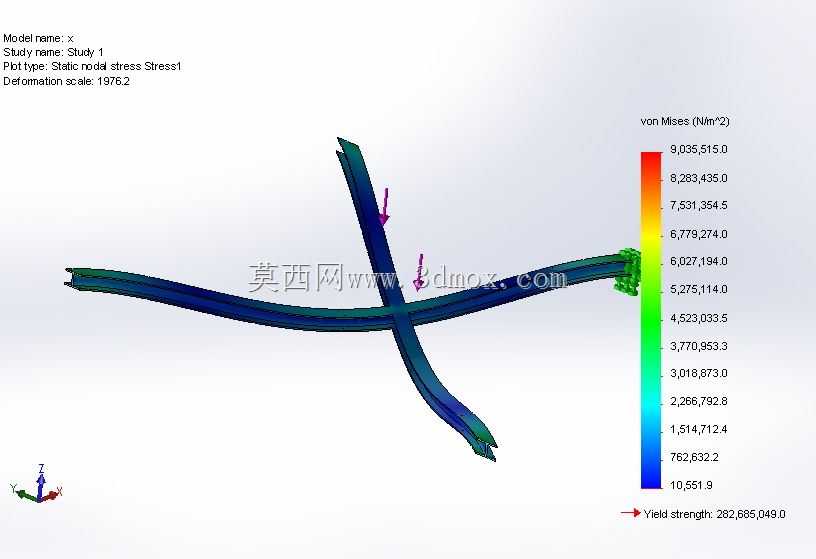

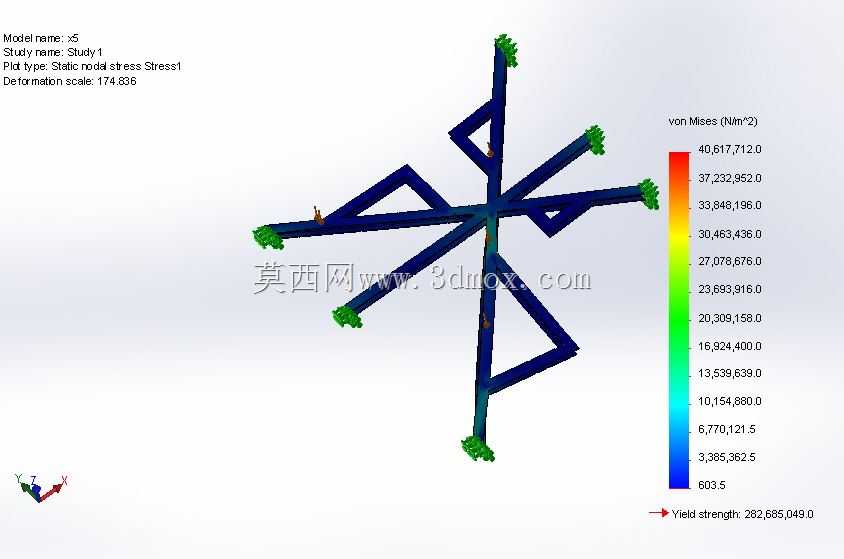

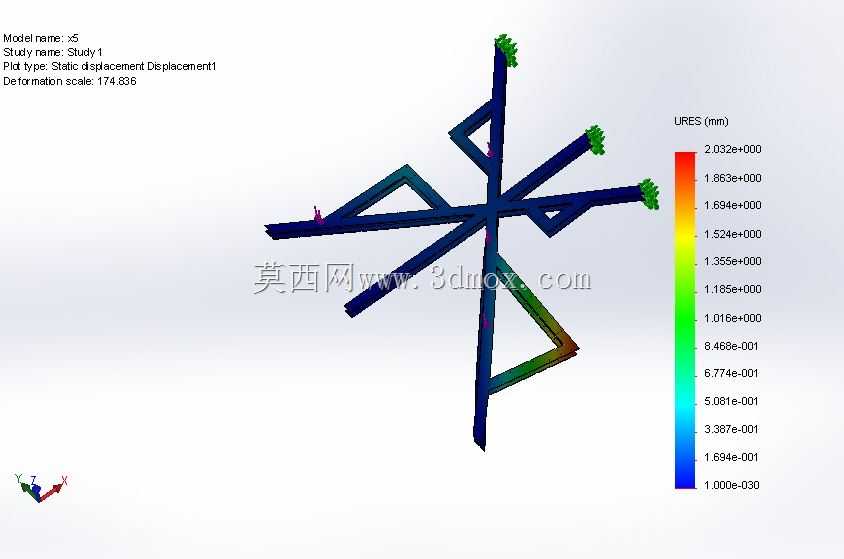

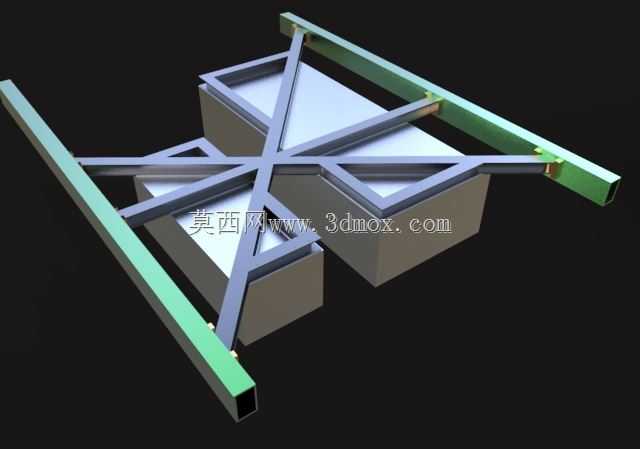

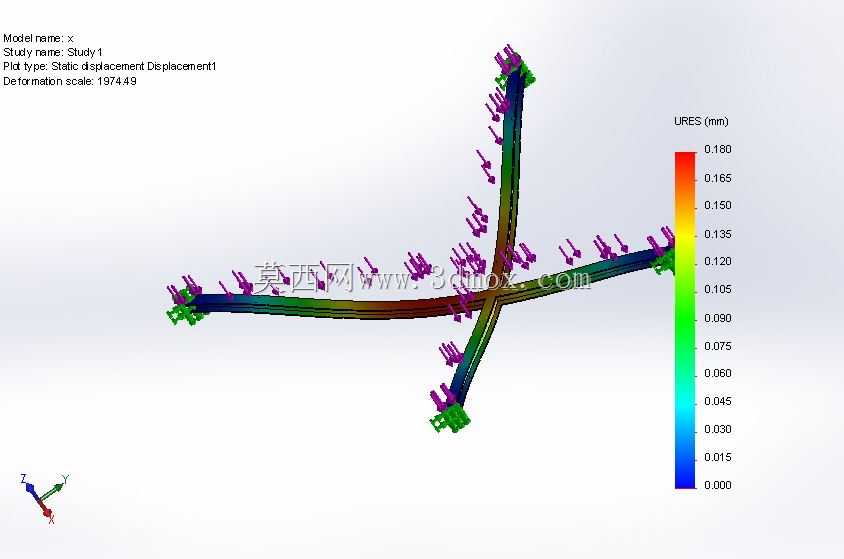

　　该结构主要应用于工业生产场景中十字交叉输送线的上部支撑、工位物料流转的导向架搭建，也可作为轻型设备跨线布设的承载基座，在自动化生产线的跨工位衔接、车间物料空中输送的路径交汇位置使用频率较高。实际使用中，这类十字交叉框架需要承担跨接两侧输送轨道的载荷，同时为交汇位置的检测元件、导向组件提供稳定的安装基准，避免多方向输送路径交汇时出现结构干涉、支撑刚度不足的问题。从结构设计来看，整体采用矩形空心型材作为主梁，沿十字四个方向向外延伸，每根主梁的端部预留了与外部支撑立柱对接的安装面，型材拼接位置采用X型斜撑做加强处理，斜撑与主梁的连接节点贴合紧密，能够将交汇位置的集中载荷均匀分散到四根主梁上，减少单根型材的受力弯矩，

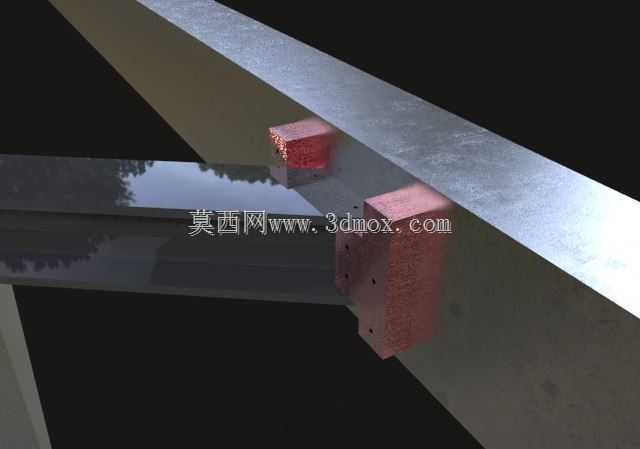

　　避免长期受载后出现型材变形、节点松动的问题。设计过程中优先考虑了型材的排布合理性，十字交叉的中心位置为主要承载区，下方预留了足够的中空空间，可供下方输送的物料、移动的机构顺利通过，不会出现结构剐蹭的问题；四根主梁的延伸长度保持一致，安装时可直接适配标准间距的支撑立柱，无需额外做裁切调整，降低现场安装的加工工作量。外形尺寸方面，单根主梁的截面尺寸适配常规工业铝型材或钢制方管的通用规格，整体框架的对角线尺寸匹配常规十字输送线的跨距要求，安装边界上，主梁端部的连接孔位采用标准化间距设计，可直接与市面通用的型材连接件、支撑脚座配合安装，无需单独定制连接配件。斜撑构件的截面尺寸小于主梁，在保证整体抗扭、抗弯刚度的前提下，尽可能降低框架自身重量，减少下部支撑结构的载荷负担。节点位置的设计避开了型材安装的常用槽位，后续加装传感器支架、导向挡板、管线固定件时，不会与主结构的连接节点产生位置冲突，方便后期根据实际生产需求做功能扩展。
