轨道交通传感检测用蛇形横梁结构

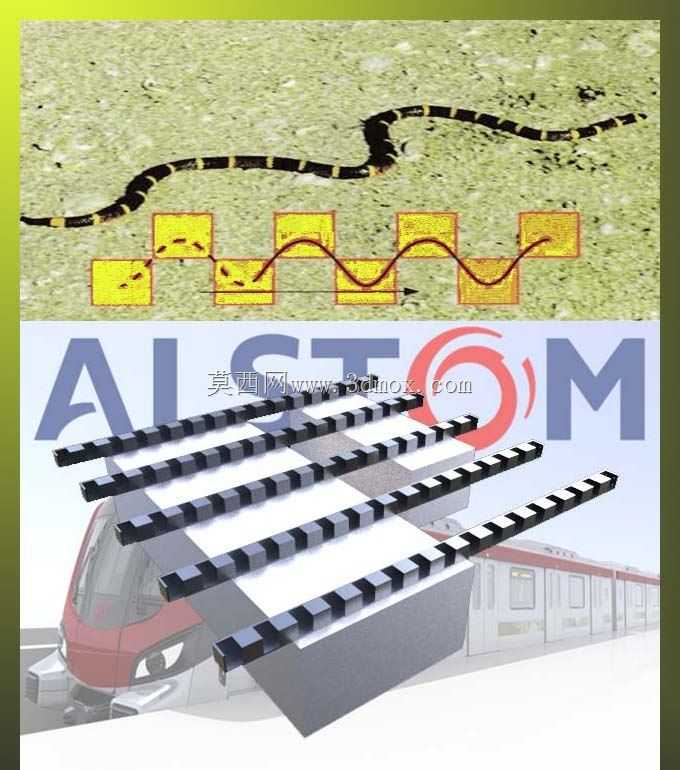

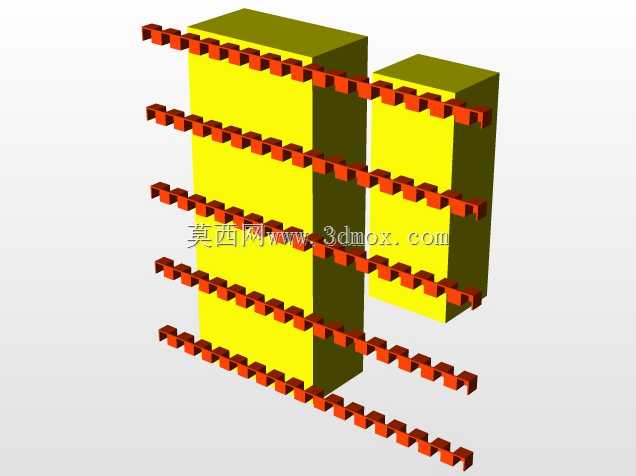

　　在轨道交通车辆走行部的状态监测场景中，这类蛇形梁结构是传感检测单元的核心承载构件，主要用于布设多组应变、位移检测元件，实时捕捉车辆运行过程中轨道与车体间的横向、纵向耦合振动信号，为走行部健康状态评估提供可靠的力学传导路径。不同于常规直梁结构，蛇形梁采用连续S型弯折的构型设计，核心思路是通过弯折段的弹性形变均匀分散外部冲击载荷，避免应力集中导致的检测信号失真，同时在有限的安装空间内拉长应变传导路径，提升微小形变的检测灵敏度，适配轨道车辆运行中高频小幅振动的采集需求。从安装边界来看，该结构两端设置有平直的安装基准面，可通过螺栓组直接固定在转向架的侧梁定位座上，整体安装平面度公差控制在0.1mm以内，避免安装应力带来的初始检测偏差；

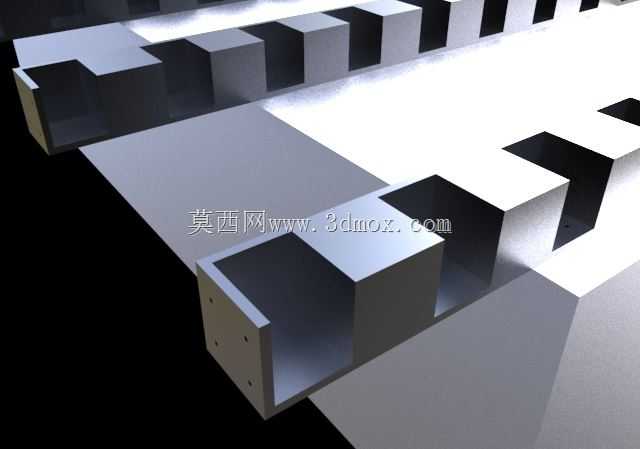

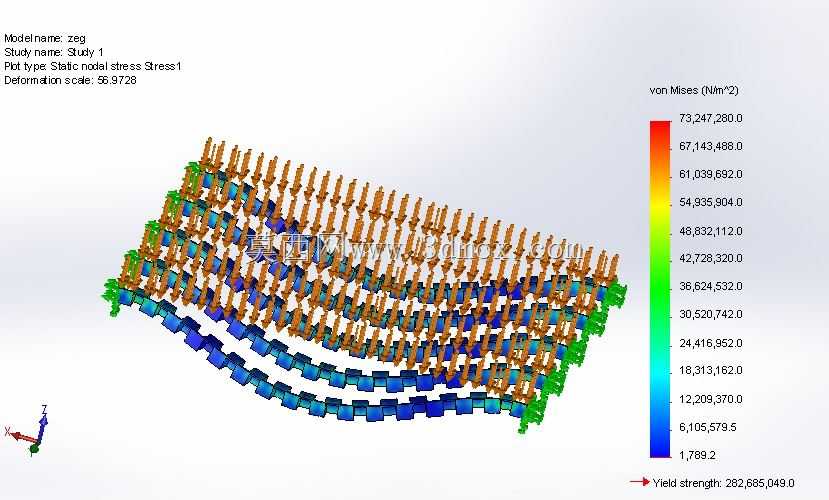

　　梁体的弯折段间距经过力学仿真优化，每段弯折的圆弧过渡半径统一，保证各检测点位的形变响应一致性，不会出现局部刚度过大或过小的问题。在实际使用过程中，梁体表面预留的方形安装位可直接粘贴应变片或集成微型位移传感元件，布线可沿梁体侧面的走线槽排布，避免车辆运行中线缆晃动剐蹭损坏；结构本身采用等截面设计，整体重量控制在较低水平，不会给走行部增加过多额外负载，同时弯折结构自带一定的阻尼特性，可过滤掉部分高频杂波干扰，让采集到的振动信号更贴合实际运行工况。设计阶段需要重点校核弯折处的疲劳强度，毕竟轨道车辆长期运行在交变载荷环境下，弯折过渡区域的应力循环次数直接决定构件的使用寿命，建模时需要对每个圆弧过渡段做网格细化处理，

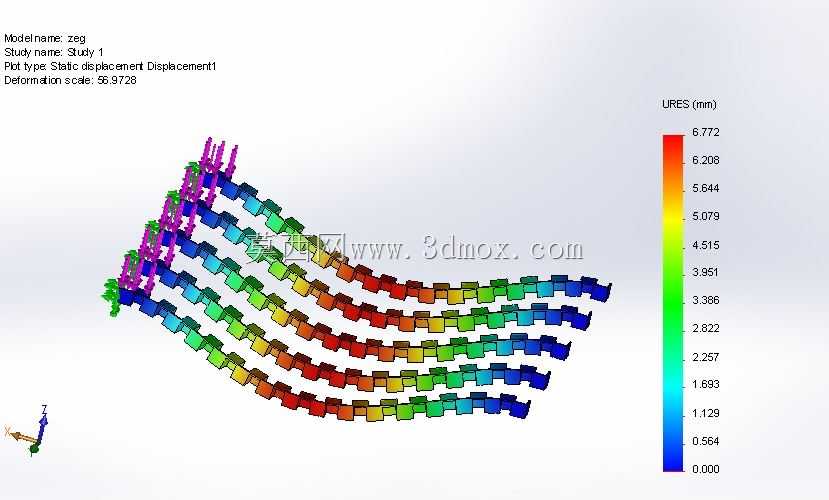

　　结合线路实测的载荷谱做疲劳仿真验证，确保在全生命周期内不会出现裂纹或塑性形变。另外该结构的形变行程经过严格限定，在最大额定载荷下的形变位移不会超出传感元件的测量量程，同时预留足够的安全余量，即使遇到线路上的突发冲击载荷，也不会出现结构过载损坏的情况，保障检测系统持续稳定运行。
