传感器配套帽节结构三维设计

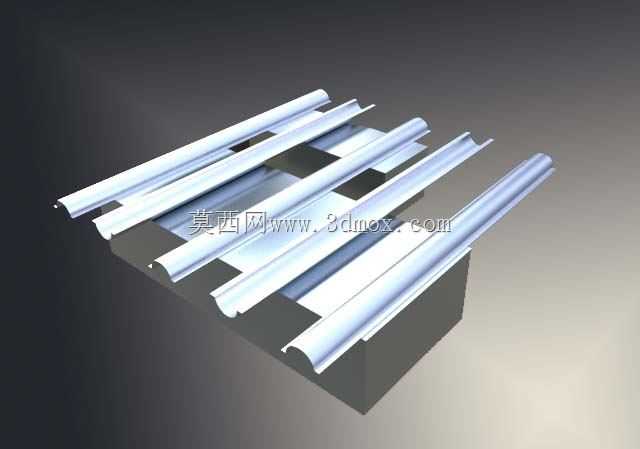

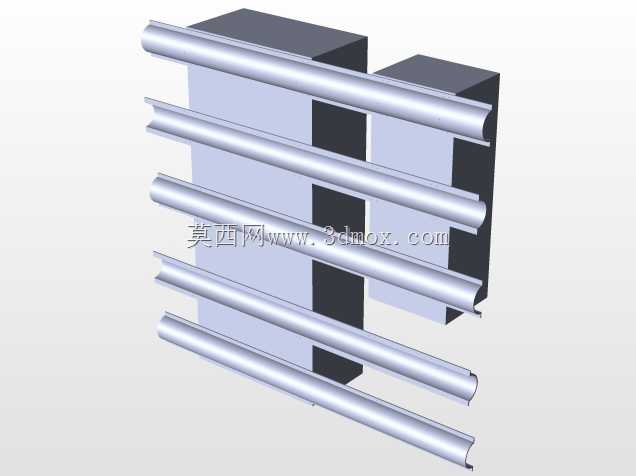

　　在工业传感检测设备的配套防护结构设计中，这类帽节构件常应用于户外安装的长条型传感模组端部与衔接部位，承担防护、定位、结构补强的核心作用，尤其在光栅类、线阵检测类传感器的安装场景中，帽节与配套底架配合，能够为内部敏感元件提供稳定的安装基准，同时隔绝外部粉尘、飞溅碎屑对传感光路的干扰，避免外力磕碰造成的元件偏移。从结构设计逻辑来看，该帽节采用多组平行圆弧槽型结构，圆弧截面的曲率完全匹配配套传感模组的外轮廓尺寸，安装时可直接卡合在模组外侧，无需额外打孔固定，槽与槽之间的平面筋条既作为结构加强筋提升整体抗形变能力，也预留了走线与密封胶填充的间隙，底部的矩形安装边与底架的卡槽完全契合，安装时可沿长度方向滑入到位，端部通过顶丝即可完成锁止，

　　大幅降低现场安装的调试时长。设计过程中优先考虑了安装边界的适配性，帽节的整体宽度与配套底架保持齐平，突出的圆弧部分高度不超过传感模组的最大外轮廓，不会额外占用设备安装空间，在多组传感模组并排布设的场景中，相邻模组的帽节不会发生干涉，最小安装间距可控制在2mm以内，适配紧凑排布的检测工位需求。结构的壁厚设计遵循等强度原则，圆弧槽部位壁厚保持均匀，避免注塑或挤出加工时出现缩痕、形变，筋条交接处做了R0.5的圆角过渡，减少应力集中问题，在长期受振动的工业现场环境下，不会出现焊缝或结构开裂的问题。这类帽节结构除了应用在传感器配套领域，也可作为通用型材的端盖衔接件使用，适配同截面的铝型材、防护盖板类构件，在自动化生产线的防护栏、

　　设备外罩的拼接场景中也能发挥结构衔接作用，设计时预留的通用安装接口可兼容不同规格的紧固件，无需针对不同场景重新开模，有效降低了配套件的采购与管理成本。实际选型过程中，需要重点核对帽节的圆弧槽内径与配套构件的外径公差，通常配合间隙控制在0.1-0.2mm之间，既保证安装顺畅，也避免间隙过大造成的晃动问题，底部安装边的平面度要求控制在0.05mm以内，保证与底架贴合后无翘曲，确保密封胶条能够均匀受压，达到IP65以上的防护等级要求。
