手动弹簧压紧冲孔工装结构设计

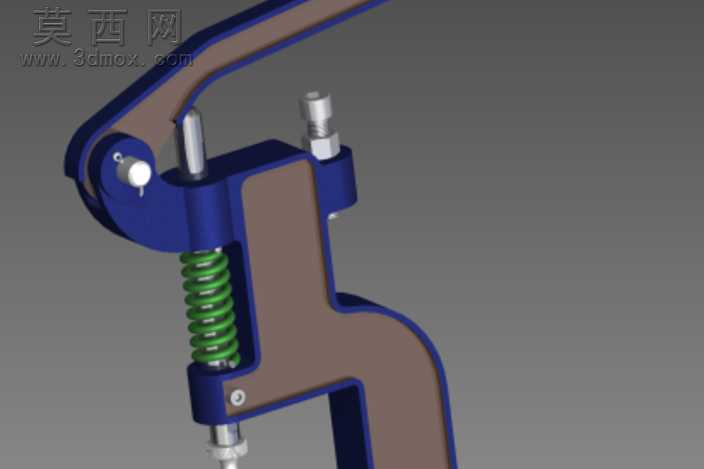

本作品为手动式弹簧压紧冲孔工装的三维设计成果，建模阶段采用Autodesk Inventor完成全参数化零件构建与装配约束，首先对工装的C型承载基座进行草图绘制，通过拉伸、倒圆角等基础特征生成一体化的刚性支撑结构，基座表面做了哑光喷塑质感的材质赋予，蓝色漆面的粗糙度参数设置贴合实际工业工装的表面处理效果，棕褐色的内侧衬板采用耐磨合金材质，通过装配约束与基座牢牢贴合，保证工装长期使用的结构稳定性。核心的杠杆压紧结构采用铰接约束设计，活动臂与基座的连接销轴设置了合理的转动间隙，模拟真实工装的活动自由度，压紧端的金属顶柱做了镀铬材质处理，表面添加了细微的车削纹理提升真实感，复位弹簧采用螺旋扫描特征生成，每一圈弹簧的间距、线径都严格按照手动工装的复位力度参数设置，弹簧表面做了发黑处理的金属材质，还原工业弹簧的常规外观。渲染阶段采用工作室光照环境，通过三点布光突出工装的结构层次，阴影参数调整为软阴影模式，避免生硬阴影遮挡结构细节，渲染输出的效果图清晰展现了工装的操作逻辑：扳动上部杠杆臂即可压缩弹簧带动顶柱下压，完成工件的压紧定位，松开后弹簧自动复位带动杠杆抬起，方便取放待加工工件。设计过程中充分考虑了手动操作的人机工程学，杠杆臂的长度、握持位置的弧度都经过反复调整，保证操作人员施加较小的力即可获得足够的压紧力，C型基座的开口尺寸适配常规小型五金件的冲孔作业需求，所有活动部件的运动行程都做了干涉检查，确保工装在实际使用过程中不会出现部件卡滞、碰撞的问题，整体结构简洁紧凑，没有多余的冗余设计，既降低了加工制造成本，也方便后期的维护保养，适合小型加工场景的手动冲孔、压合作业使用。
