G型夹钳结构设计与工程图纸展示

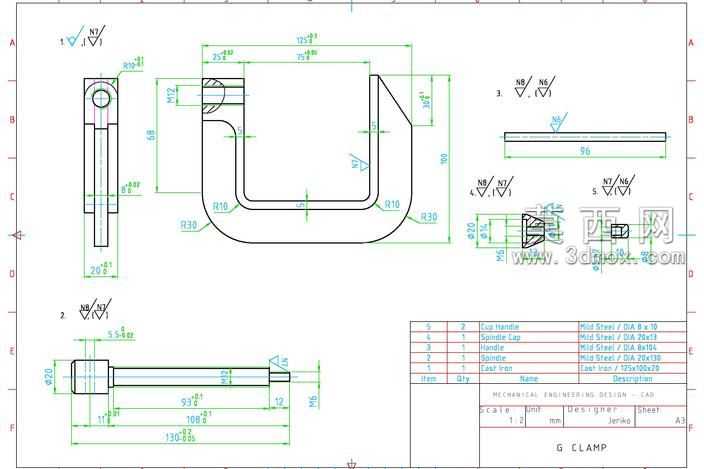

本作品为G型夹钳的完整三维建模与工程图纸设计，整体采用经典C型开口架构，建模过程严格遵循机械设计公差规范，先通过草图绘制夹钳主体的U型轮廓，对转角处做R10、R30等不同半径的圆角过渡处理，避免应力集中问题，再通过拉伸、切除等特征完成主体的实体构建，主体开口深度、夹持行程均按照通用手动夹钳的使用场景做参数化设定，可适配不同厚度工件的夹紧需求。夹钳的活动压杆部分单独建模，杆身设计有梯形传动螺纹，与主体上的螺纹孔精准配合，前端做平面压头设计，增大与工件的接触面积，避免夹持时压伤工件表面，压杆尾端设计有穿杆孔，可配套加力杆实现更大夹紧力的输出。工程图部分严格按照机械制图标准绘制，包含主视图、俯视图、局部剖视图等多个投影视图，完整标注了各部分的外形尺寸、形位公差、表面粗糙度要求，对螺纹规格、圆角半径、配合公差都做了明确的参数标注，同时配套制作了零件明细表，清晰列明每个零件的名称、数量、材料要求。建模过程中对所有配合面做了干涉检查，确保压杆在全行程运动过程中无卡滞、无干涉，各零件的装配关系完全符合实际生产的装配工艺要求，材质设定上主体采用铸铁材质做表面发黑处理，压杆采用45号钢调质处理，既保证整体结构的刚性，又兼顾活动部件的耐磨性，整体设计兼顾实用性与工艺性，可直接用于生产加工的参考，也可作为工装夹具设计的教学参考案例。
