带长槽镂空结构的直角支撑角板

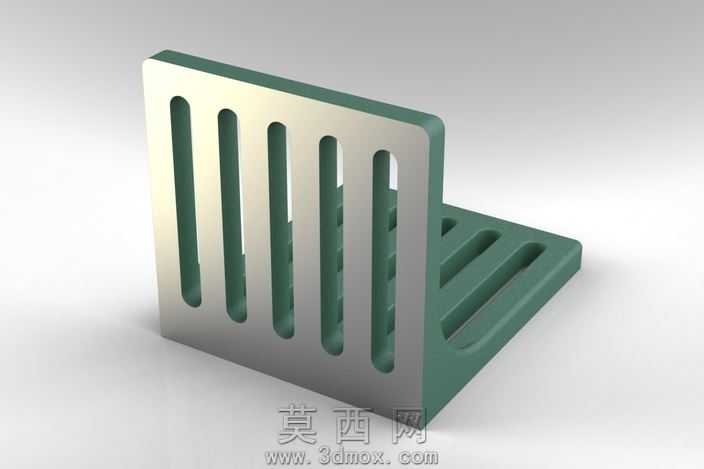

本作品为直角支撑角板三维模型，建模阶段采用参数化设计思路，先绘制两个互相垂直的基准平面作为角板两个安装面的定位基准，分别在两个基准面上绘制矩形轮廓草图，通过拉伸命令生成角板的基础实体，两个安装面的厚度保持一致，保证整体结构的对称性与受力均匀性。随后针对两个安装面分别进行镂空槽的结构设计，在竖直安装面上绘制等距分布的长圆形槽轮廓，通过切除拉伸命令生成贯通的镂空槽，槽体的两端采用圆弧过渡，避免直角位置产生应力集中，同时槽体之间的筋条宽度保持均匀，保证竖直面的结构强度；水平安装面的镂空槽采用与竖直面同参数的长圆形结构，排布方向与竖直面槽体垂直，同样通过切除拉伸生成贯通结构，兼顾减重与安装适配性。建模过程中对两个安装面的垂直相交棱边做了小圆角过渡处理，消除锐边的同时提升结构的抗冲击性能。材质渲染阶段，分别为角板的两个安装面赋予不同的材质效果，其中一个面采用金属磨砂材质，模拟钢材表面的哑光金属质感，调整材质的粗糙度与反射参数，还原金属表面细微的颗粒感与柔和的反光效果；另一个面采用哑光绿色喷塑材质，调整材质的漫反射颜色与低反射参数，模拟工业五金配件表面的喷塑涂层质感，两种材质的搭配清晰区分角板的两个功能面，提升模型的辨识度。结构设计上，镂空槽的设计既可以降低角板的整体重量，减少材料消耗，也可以作为安装调节槽，适配不同位置的螺栓固定需求，提升角板的安装适配范围，两个垂直的安装面可作为工装定位、设备支撑的基准结构，适用于机械装配、工件定位、设备安装等多种场景，整体结构简洁规整，建模逻辑清晰，所有特征均采用全参数化驱动，可根据实际使用需求快速调整角板的尺寸、槽体数量、安装面厚度等参数，具备良好的可修改性与工程实用性。渲染阶段采用柔和的影棚布光，主光源从斜上方照射，突出角板的棱边结构与材质质感，添加弱补光消除暗部死黑，背景采用浅灰色渐变，让模型主体更加突出，最终呈现的渲染效果清晰展示了角板的结构细节与材质特征。
