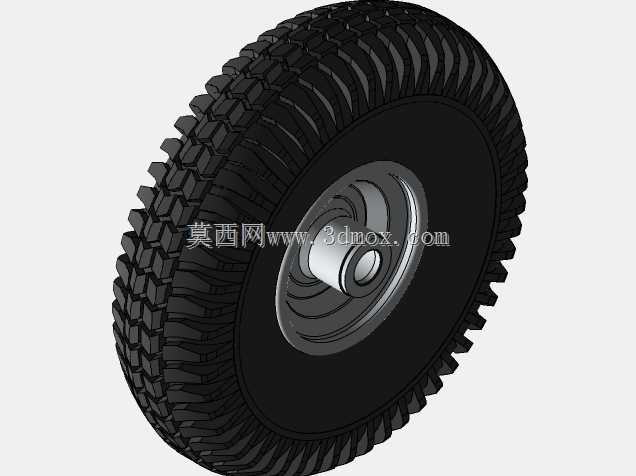

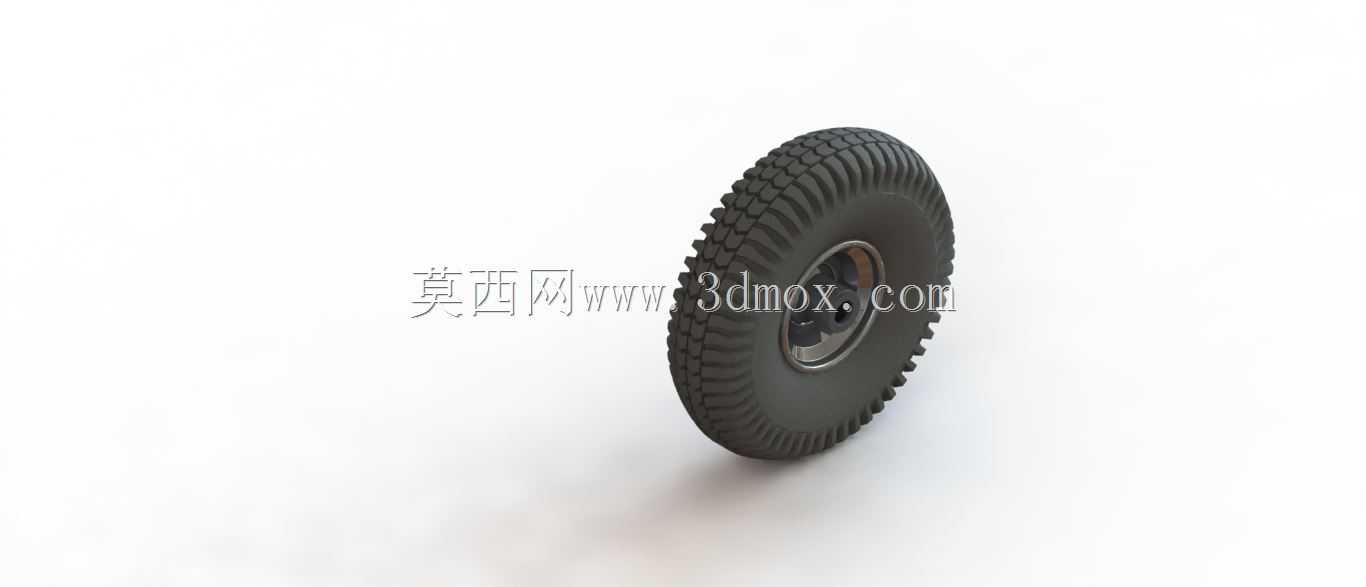

这款轮胎模型的建模重点集中在胎面花纹、胎侧弧度以及与轮毂的配合边界,适合用于小型行走机构、代步车辆或越野设备的总装校核。从结构上看,胎面采用块状加深花纹,花纹块沿周向交错排布,沟槽深度与宽度都预留了排泥、排水空间,在松软路面或湿滑地面上能够增加接地边缘,减少打滑;同时花纹块根部做了过渡圆角,可降低局部应力集中,避免长期受力后出现崩块。胎体轮廓按常规充气轮胎的弧形断面建立,胎冠较宽,胎侧向内收束,既保证接地区域有足够支撑,也让胎侧具备一定缓冲变形能力。
实际选型时,不能只看外径,还要同时核对胎宽、轮毂安装直径、轮辋宽度以及转向时与车架、挡泥板、悬架摆臂之间的间隙。轮胎装入轮毂后,胎圈位置需要与轮辋贴合面完全对应,否则在三维装配中容易出现干涉或漏气风险。若用于低速重载小车,应重点校核胎面接地面积与额定承载的匹配;若用于高速行驶场景,则还要关注胎体圆度、动平衡空间以及花纹噪声表现。
建模过程中,胎纹是最容易失真的部分。块状花纹不能简单阵列成完全重复的几何形状,否则渲染和工程展示都会显得机械僵硬。合理做法是先绘制单节花纹的截面与周向路径,再通过圆周阵列形成主体,并在沟槽侧壁加入拔模斜度,使模型更接近真实模具成型特征。胎侧与胎圈的过渡要保持连续曲面,轮毂中心孔、螺栓分布圆以及气门嘴避让区也应一并体现,这样模型才能直接用于装配干涉检查,而不是仅作为外观件使用。
在设备布局中,轮胎属于直接影响通过性和稳定性的边界件。它的外轮廓决定了整车最小离地间隙,胎宽影响轮距和转向所需空间,花纹形式则关系到抓地性能与滚动阻力。把这些结构细节在三维阶段完整表达出来,能够提前发现轮罩间隙不足、转向角受限、轮胎与悬架碰撞等问题,减少后续样机修改成本。
