消防管路手动法兰式隔离阀结构设计

　　该隔离阀主要面向消防水系统、工业循环水管网及需要介质切断的管路场景，核心作用是在设备检修、支路更换或故障隔离时，将上下游介质可靠截断，避免整段管网泄压排空。现场使用中，这类阀门常布置在消防泵出入口、立管分支处以及湿式报警阀前后，其通断状态直接影响后期维护效率与系统安全冗余，因此结构设计必须兼顾密封可靠性、操作便利性与安装兼容性。

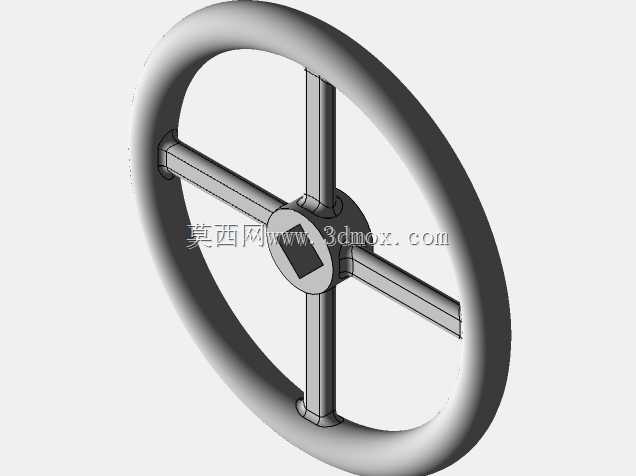

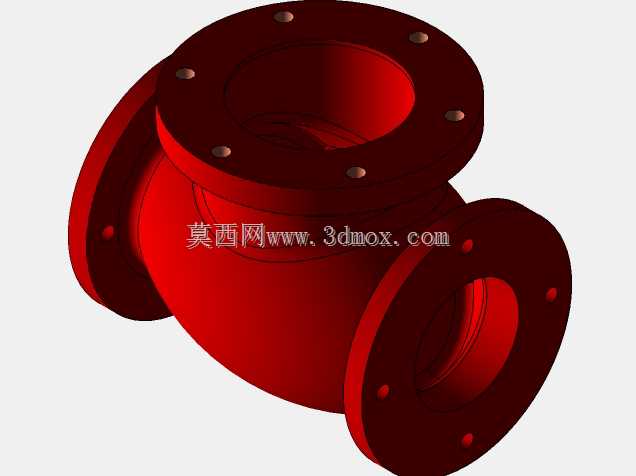

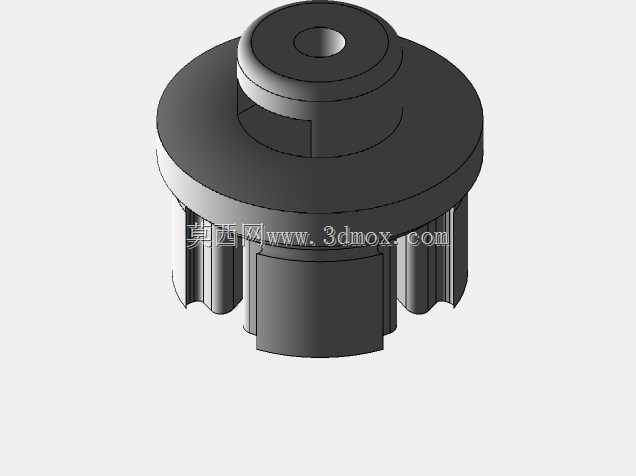

　　从结构上看，模型采用法兰连接形式，阀体为直通式流道，入口与出口轴线重合，能够减少介质转向带来的局部阻力。阀体中腔容纳阀瓣、阀杆与密封副，上部通过阀盖压紧填料形成动密封，手轮旋转时带动阀杆作升降运动，进而驱动阀瓣贴合或离开阀座密封面。手轮设置在阀体顶部，操作高度符合常规管路站场的人工启闭习惯，轮缘直径经过匹配，单人无需加长杆即可施加足够启闭力矩。

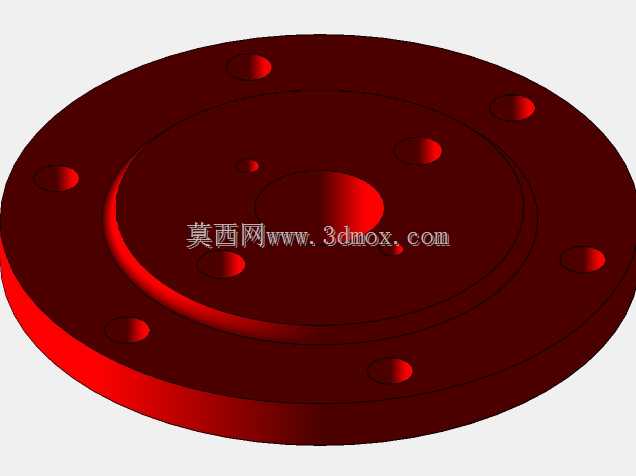

　　建模时需要重点控制几个安装边界。两侧法兰端面间距决定阀门在管路中的占位长度，法兰螺栓孔分布圆、孔径及孔数必须与对应压力等级的管道法兰保持一致，否则现场无法配对。阀体底部到流道中心线的高度影响支墩或支撑位置，顶部手轮最高点则关系到操作空间和保温层包覆余量。中腔法兰、阀盖连接螺栓以及填料压盖的位置，都应预留扳手回转空间，避免与相邻管道、支架或墙面发生干涉。

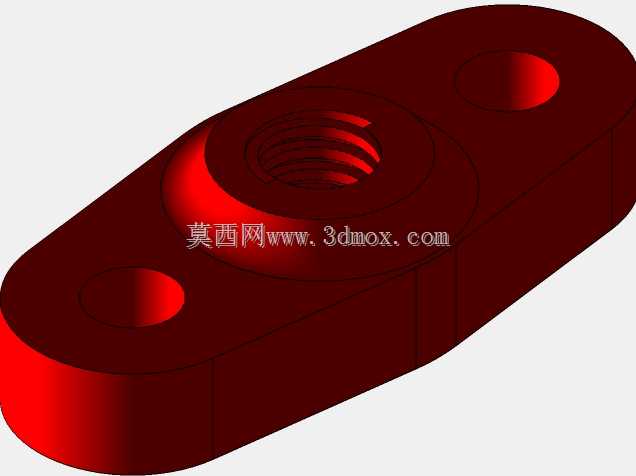

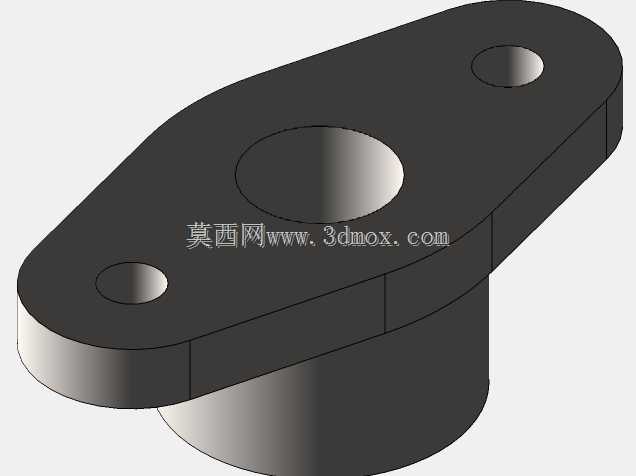

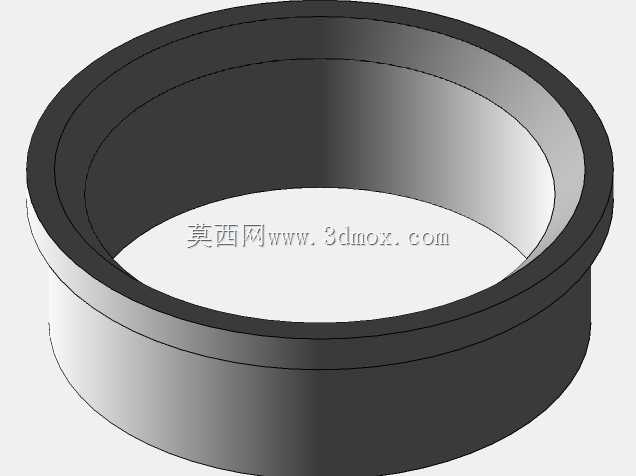

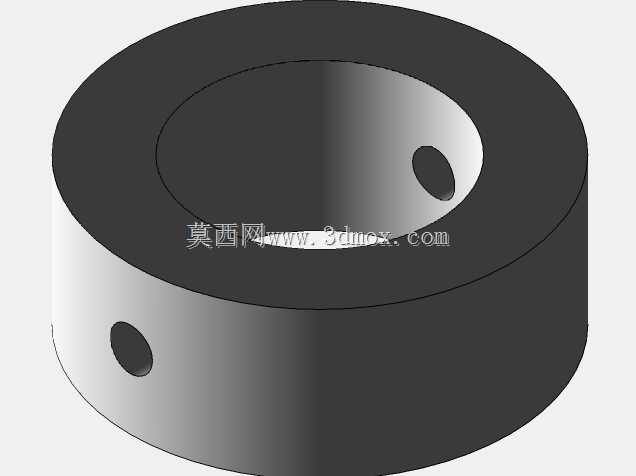

　　密封设计方面，阀瓣与阀座的配合面需要保证足够的同轴度和平面度，阀杆导向段应限制侧向摆动，防止关闭时密封面偏载。填料函深度和压盖结构要兼顾密封与摩擦阻力，既要阻止介质沿阀杆外漏，也不能使手动操作力矩过大。阀体壁厚、加强筋位置和流道过渡圆角，需要在承压能力与铸件工艺性之间取得平衡，避免截面突变造成应力集中。

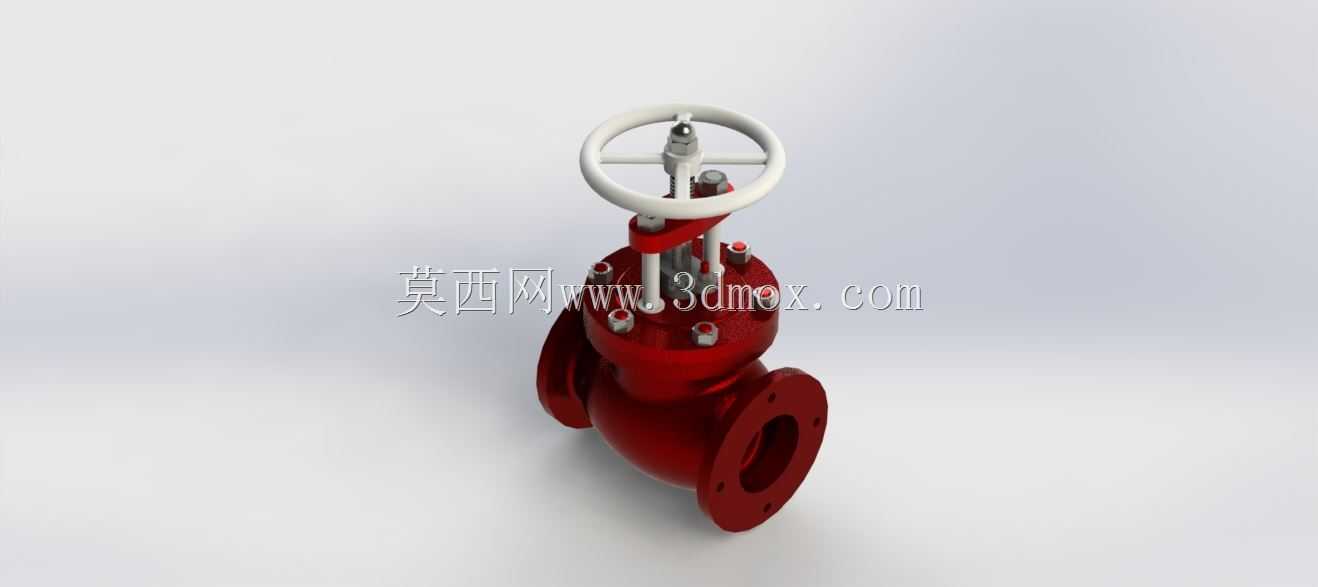

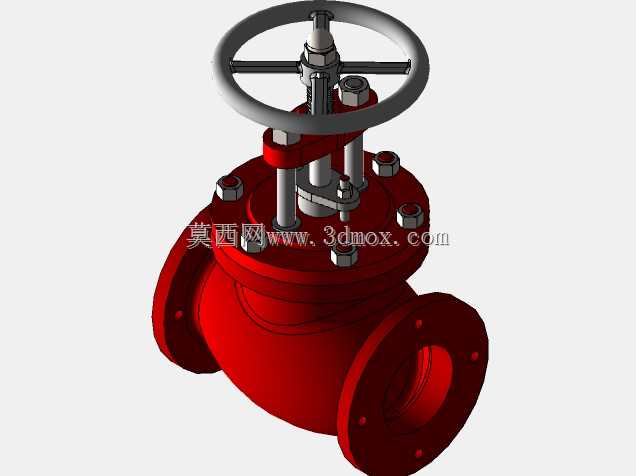

　　外观上采用红色涂装，符合消防系统中阀门的识别要求，也便于在管廊、泵房等复杂环境中快速定位。模型完整表达了阀体、阀盖、手轮、阀杆、连接螺栓、法兰密封面等关键结构，可用于管路布置校核、操作空间分析、维护拆装模拟以及设备选型沟通。对于结构设计人员而言，这类模型的价值不只在外形展示，更在于把法兰接口、手轮操作范围、阀体支撑面和检修拆卸路径提前纳入三维布局，减少施工图阶段的碰撞返工。
