家用手动塑料榨汁器结构设计

　　该塑料榨汁件面向家庭厨房、饮品小店、户外备餐等轻量使用场景，核心作用是对半切开的柑橘类果实进行手动压榨，使果汁通过周向沥汁槽汇入下方承接容器，同时把果籽、粗纤维和大块果肉拦截在榨汁头与环形槽面之上。整体为一体注塑成型结构，没有额外装配零件，使用后可直接冲洗，适合高频次、短时间的鲜果处理作业。

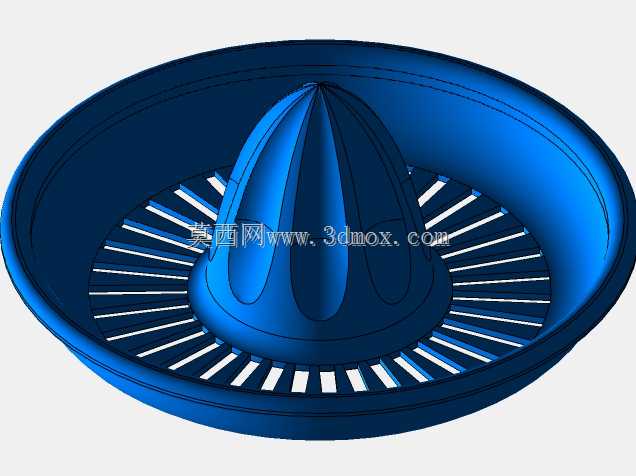

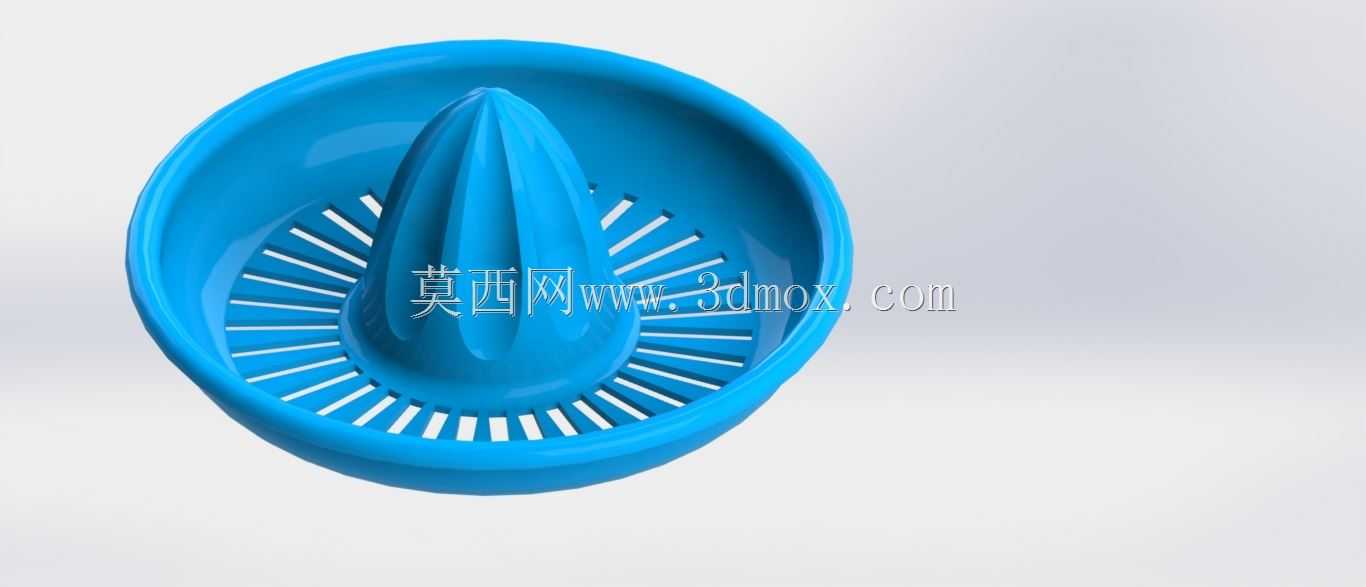

　　结构上，中部凸起的锥状榨汁头采用多道竖向棱筋，棱筋顶部做圆弧过渡，避免划伤果肉表皮，同时在旋转按压果实的时候形成连续剪切与挤压作用，让囊胞破裂更充分。锥头根部与环形盛接面平滑相接，消除藏污死角；外圈环形盘面布置放射状长槽，槽宽按果籽最小通过尺寸控制，既能让果汁快速下流，又能阻挡籽粒进入容器。外缘设置向上翻起的围边，压榨过程中果汁不会沿盘面外侧漫流，可把液体约束在沥汁区域内。

　　从建模思路看，该件优先考虑脱模工艺与壁厚均匀性。整体壁厚保持一致，棱筋与盘面连接处做渐变过渡，避免注塑时出现缩痕、应力集中和翘曲。围边、沥汁槽和榨汁头均沿周向规则分布，拔模方向统一，适合采用简单分型面一次成型。盘面下方可根据配套容器口径设计止口或搭接边，使榨汁器稳定架设在杯口、碗沿上，按压时不发生侧滑。

　　安装边界方面，外圆直径决定可适配的杯口范围，锥头高度影响单次可容纳的果实半径；围边高度则控制果汁飞溅与外溢能力。建模时需要重点检查沥汁槽与锥头棱筋的连续性、围边圆角半径以及底部支撑面的平面度。对于结构设计人员，这类模型可用于验证食品接触塑料件的筋位布局、流道设计和握持受力；对于设备选型人员，可参考其压榨轨迹与拦截槽比例，评估小型果汁处理器具的出汁效率和清洁便利性。
