轴用衬套轴承拉马拆卸工装结构

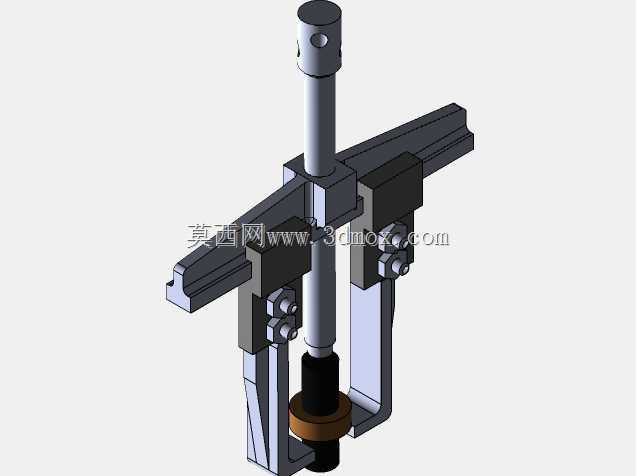

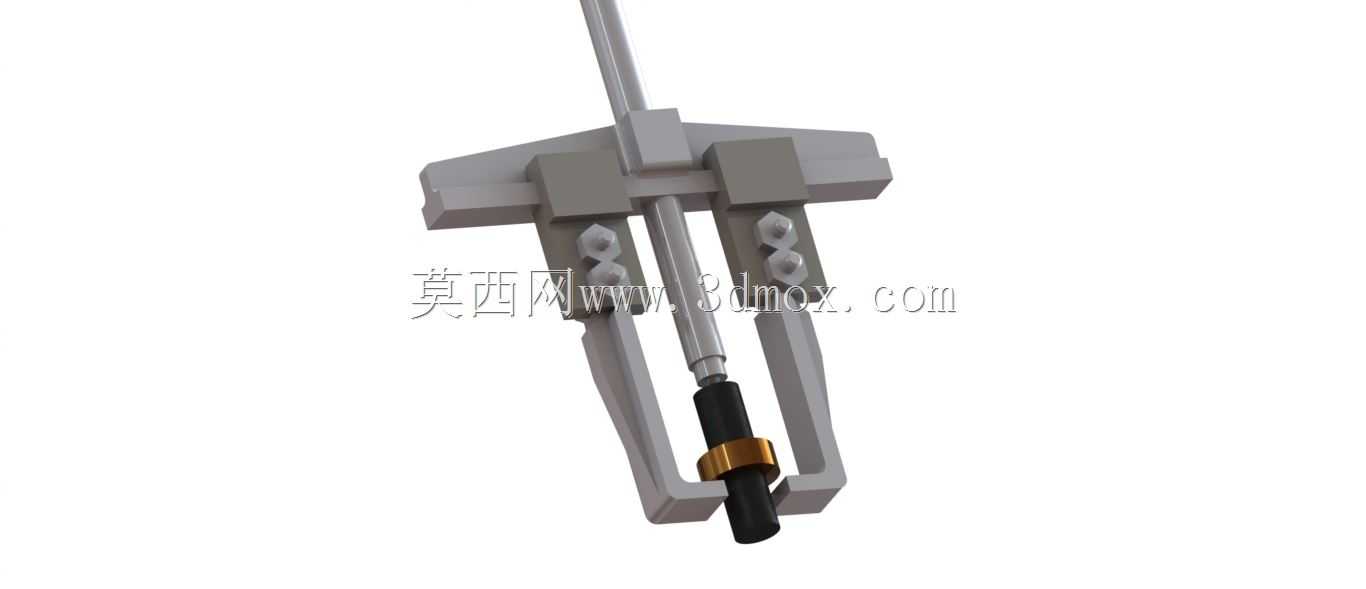

　　在设备维保、产线抢修以及车间日常检修场景里，过盈配合的衬套、轴承从轴体上拆除一直是高频且考验工装合理性的作业项。这款拆卸工装正是针对这类工况开发，整体采用对称双爪夹持结构，中心设置顶推螺杆，作业时双爪卡勾卡在衬套或轴承的外圈端面，中心螺杆端头抵在轴端中心孔或平整端面，旋转螺杆即可产生稳定轴向拉力，将配合件沿轴的轴线方向平稳拉出，避免敲击、撬掰造成轴面划伤、配合件崩裂或轴承保持架变形。从结构设计逻辑来看，工装的横梁采用跨距对称布局，双爪可沿横梁滑槽调整开合距离，适配不同外径的衬套与轴承，爪部勾头做了加厚处理，承载时应力分布均匀，不易出现张口滑脱；中心螺杆采用大导程梯形螺纹，旋合长度充足，既保证足够的拉拔力输出，也让作业过程进给平稳，

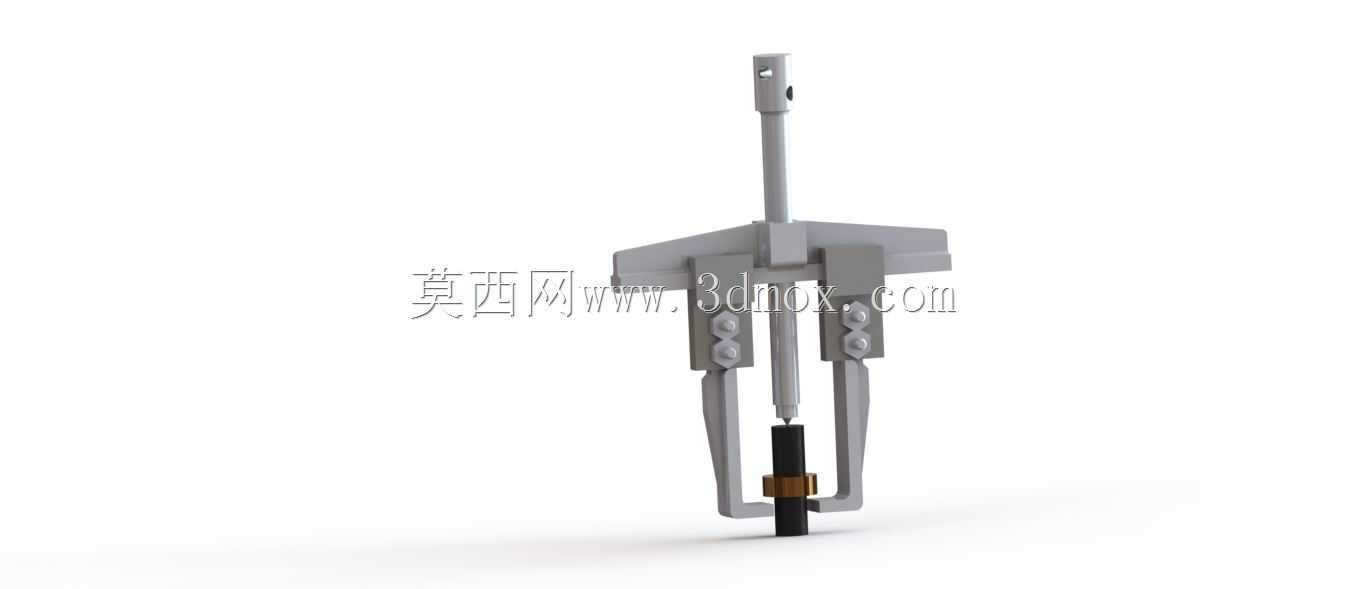

　　不会出现卡顿或轴向窜动。螺杆下端设置了可更换的顶头，针对带中心孔的轴端可使用锥头顶入定位，针对平端面轴则更换平垫顶头，防止顶推过程中打滑损伤轴端。外形与安装边界方面，工装整体沿中心轴线完全对称，横梁长度覆盖常规中小直径传动辊、电机轴、泵轴的拆卸需求，爪部向下延伸的深度可容纳多数衬套、轴承的安装位高度，作业时无需额外加热或破坏性作业，仅预留扳手旋转螺杆的操作空间即可完成装夹。在实际产线应用中，这类工装常被放在机修工位工具柜，用于输送线辊筒轴承更换、电机端盖衬套拆除、减速机输入输出轴配件拆卸等场景，相比通用三爪拉马，双爪结构在狭窄安装空间里更易伸入卡接，对称受力也不会让被拆件出现偏斜卡滞。建模过程中各活动配合面均预留了合理间隙，

　　爪部与横梁的滑槽配合、螺杆与横梁的螺纹旋合都经过尺寸校验，加工后可直接组装使用，顶头与螺杆的连接采用快换结构，现场可根据轴端形式快速切换，整套工装没有易损薄弱点，长期承受拉拔载荷也不易变形，能大幅缩短轴类配件拆卸的作业时长，降低维修过程中对轴和新配件的损伤概率。
