带键槽三孔安装盘式挠性联轴器结构

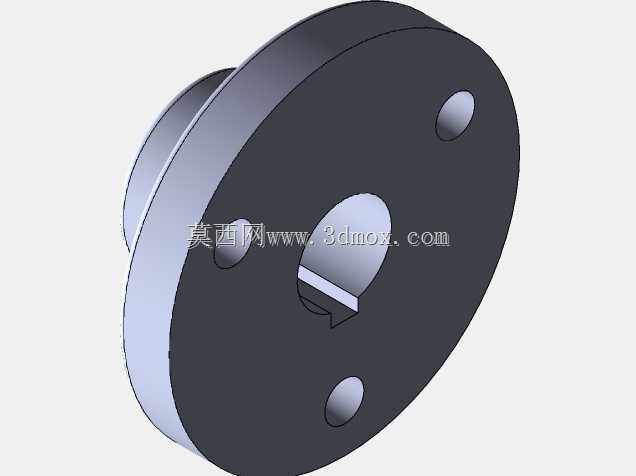

　　在中小功率传动的轴系布局中，这类盘式挠性联轴器常被用于补偿两轴间的径向、角向与轴向微量偏移，常见于精密仪器传动、小型输送线驱动、轻工设备动力传输场景，能在不额外增加轴系预紧应力的前提下，稳定传递额定扭矩，避免刚性连接带来的轴端磨损、轴承额外负载问题。从结构设计来看，该联轴器采用双盘对称布局，主体为圆盘形结构，中心开设带平键槽的轴孔，键槽尺寸匹配常规GB/T1096平键规格，安装时可通过平键实现与轴的周向固定，传递扭矩时不会出现轴与联轴器的相对周向滑移。端面上均匀分布三个贯通安装孔，孔位沿圆周等角度排布，安装时可通过螺栓穿过安装孔，将联轴器两端分别与主动侧、从动侧的连接法兰锁紧，三孔布局相比两孔结构抗偏载能力更强，

　　相比四孔结构可减少安装对位的调整工作量，适配安装空间紧凑的传动场景。设计过程中，首先要确定轴孔直径与键槽的配合公差，通常轴孔采用H7公差带，与传动轴的k6公差形成过渡配合，既保证装配时的便利性，又能避免运行过程中出现轴孔松旷。三个安装孔的中心圆直径需要匹配对接法兰的孔位参数，孔边与联轴器外圆、中心轴孔之间需要保留足够的壁厚，避免螺栓锁紧时出现结构应力集中，导致盘体开裂。联轴器的轴向总厚度需要结合安装空间的轴向预留尺寸确定，两端的凸台结构可在装配时起到定位作用，对接时凸台嵌入对应法兰的定位止口，可快速实现同轴度初定位，减少后续找正的工作量。实际应用中，这类挠性联轴器可吸收传动过程中产生的小幅振动，降低振动向相邻传动部件的传递，

　　尤其适配启动频繁、正反转切换较多的传动工况，能有效缓冲启停瞬间的冲击载荷，延长轴系上轴承、齿轮等部件的使用寿命。建模时需要注意键槽的对称度公差，安装孔的位置度公差，这些形位公差会直接影响现场安装的顺畅度与后期运行的稳定性，若孔位位置度偏差过大，会导致螺栓无法顺利穿入，强行锁紧会给轴系带来额外的附加弯矩，反而加剧设备运行振动。
