螺旋顶升支撑构件结构设计

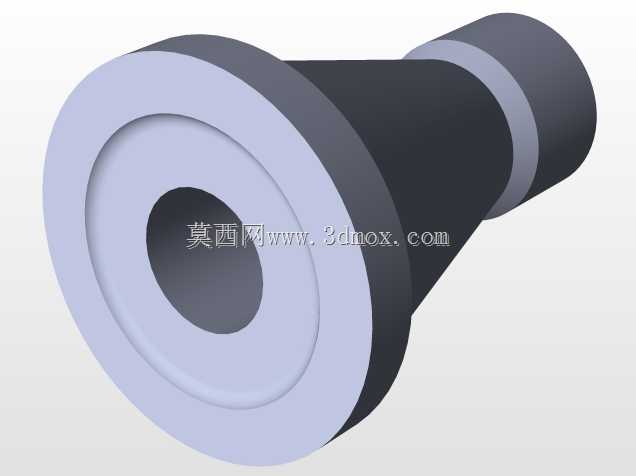

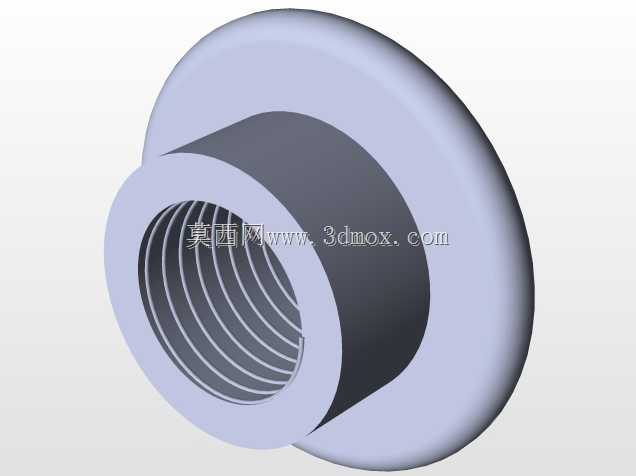

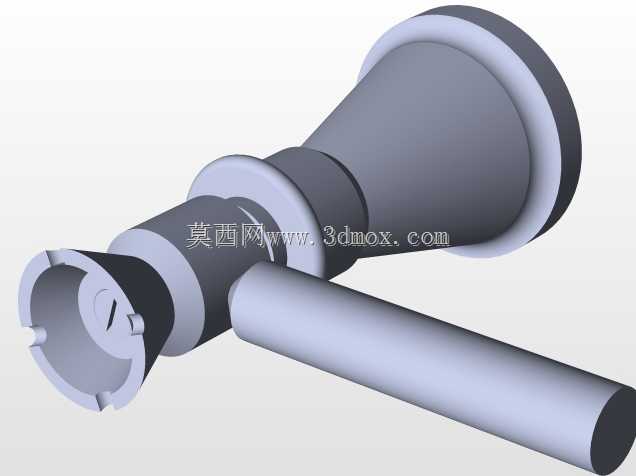

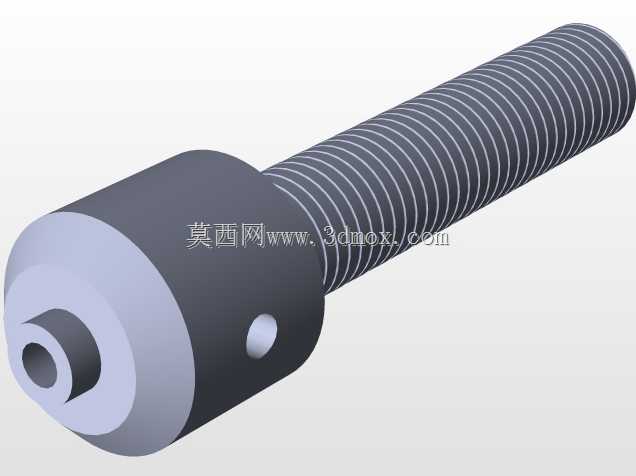

　　该螺旋顶升构件的结构设计，核心围绕小行程重载顶升的实际工况展开，在工装夹具定位、小型设备调平、轻型构件装配支撑等场景中，这类构件能够提供稳定的刚性支撑，相比液压顶升元件，它不存在密封泄漏、长期保载沉降的问题，在需要长时间维持支撑高度的工位上可靠性更突出。从结构构型来看，构件采用同轴阶梯轴套式布局，大直径端为承载法兰面，加工有平整的贴合端面，使用时可直接抵接工件底面或工装基准面，接触面积充足，不会出现局部应力集中压伤工件表面的情况；锥段过渡结构衔接大端承载面与小端传动段，既优化了受力路径，让轴向载荷沿锥面均匀分散到基体，也避免了直角台阶处的应力集中，提升构件整体的抗疲劳性能。小直径段为螺旋传动配合部位，可与配套的螺母支座组成螺旋副，

　　转动构件即可实现顶升高度的微调，螺纹导程选用小规格参数，微调精度可满足工装装配的毫米级调整需求，同时螺旋副具备自锁特性，调整到位后无需额外锁止结构即可维持当前高度，在振动工况下也不会出现支撑高度自行回落的问题。设计过程中优先考虑了安装边界的适配性，大端法兰的外径尺寸可覆盖常规工装的支撑孔位，无需额外加工转接垫板即可直接使用；构件整体轴向长度紧凑，可在设备底部狭窄的安装空间内布置，不会与周边的管线、相邻夹具部件产生干涉。外轮廓的阶梯与锥面均采用回转体构型，所有加工面均可通过普通车削工序完成，无需复杂的铣削或特种加工，制造成本可控，且尺寸一致性容易保证，适合批量加工制作。在受力校核层面，轴向承载路径从大端端面传入，

　　经锥段过渡后传递到螺旋配合段，各截面的壁厚均按照额定载荷下的抗压、抗剪强度预留了充足余量，即使承受偏载工况，锥段的刚性结构也能抵消部分侧向弯矩，避免构件出现弯曲变形。这类构件除了单独作为顶升支撑使用外，还可集成到组合工装中，作为多点调平的支撑单元，在大型板材焊接、精密设备安装找正、模具试模支撑等场景中，多个该构件配合使用，可快速将工件调整到水平基准状态，操作过程仅需普通扳手即可完成，无需配套液压动力源，在无气源、无液压站的现场作业场景中适配性更强。
