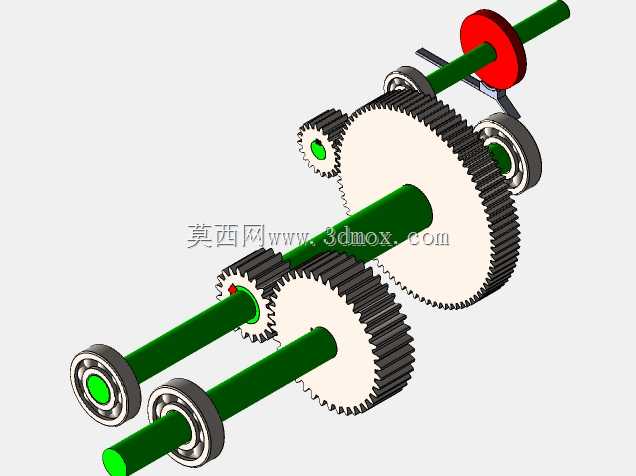

多级平行轴齿轮传动机构三维结构

　　这套平行轴多级齿轮传动结构，核心作用是在动力输入与执行端之间实现转速、扭矩的匹配转换，常见于中小功率的工业传动场景，比如小型输送设备的动力端、实验台架的变速单元、轻工机械的进给传动模块，能在紧凑的安装空间内完成多档速比的动力传递，相比带传动、链传动，齿轮啮合的传动精度更高，传动比恒定，不会出现打滑丢转的问题，适合对转速同步性有要求的工位。从结构布局来看，整套机构采用平行轴排布，三根传动轴通过深沟球轴承支撑在箱体内部，轴承的安装位预留了标准的轴肩定位台阶，装配时可以通过轴肩与轴承端盖配合完成轴向固定，避免轴系运转时出现窜动。齿轮组采用直齿圆柱齿轮啮合，不同齿数的齿轮配对实现多级减速，

　　输入轴端的小齿轮与中间轴的大齿轮啮合完成第一级降速增扭，中间轴上的小齿轮再与输出轴的大齿轮啮合完成第二级传动，整套传动链的速比可以根据实际负载需求调整齿轮齿数配比，不需要改动轴系的中心距与安装孔位，适配性较强。设计过程中优先考虑了装配工艺性，所有齿轮与轴的配合都采用键连接，轴上的键槽位置与齿轮轮毂的键槽对齐后，可通过轴向锁紧挡圈完成齿轮的轴向固定，拆装时不需要专用工装就能完成单个齿轮的更换维护。安装边界方面，整套机构的输入、输出轴都伸出箱体外侧，轴端预留了联轴器安装的轴段长度，可直接与动力源、负载端通过弹性联轴器连接，箱体的安装基面预留了螺栓固定孔，孔位间距符合通用传动部件的安装尺寸规范，

　　不需要额外加工过渡连接板就能直接固定在设备机架上。齿轮的齿宽、模数都按照中小负载工况设计，齿面啮合的侧隙控制在合理范围，既可以避免热胀冷缩出现卡齿，也能保证正反转切换时的回程误差控制在较小范围，轴承选用标准密封型深沟球轴承，可适应多粉尘的车间工况，不需要频繁加注润滑脂，日常维护成本较低。轴系的同轴度在设计时通过轴承安装位的同轴度公差约束，保证运转时齿轮不会出现偏载，延长齿轮的使用寿命，整套结构没有复杂的异形零件，所有零件都可通过常规机加工工艺完成生产，加工成本可控。
