医用长条自动化裁切成型生产设备

　　该设备主要面向医用长条类耗材的连续化生产场景，适用于敷料条、检测条、包装衬条等薄型带状物料的放卷、牵引、裁切与成型工序。整机采用悬臂放料与箱体主机组合的布局，料卷布置在主机侧面，可减少操作人员正面换料时与执行机构的干涉，同时便于观察带材走向和张力状态。主机框架以钣金折弯件和型材支撑为主，内部容纳动力、传动与执行元件，外部形成相对独立的防护空间，适合医疗相关生产环境对整洁、易清洁和安全隔离的要求。

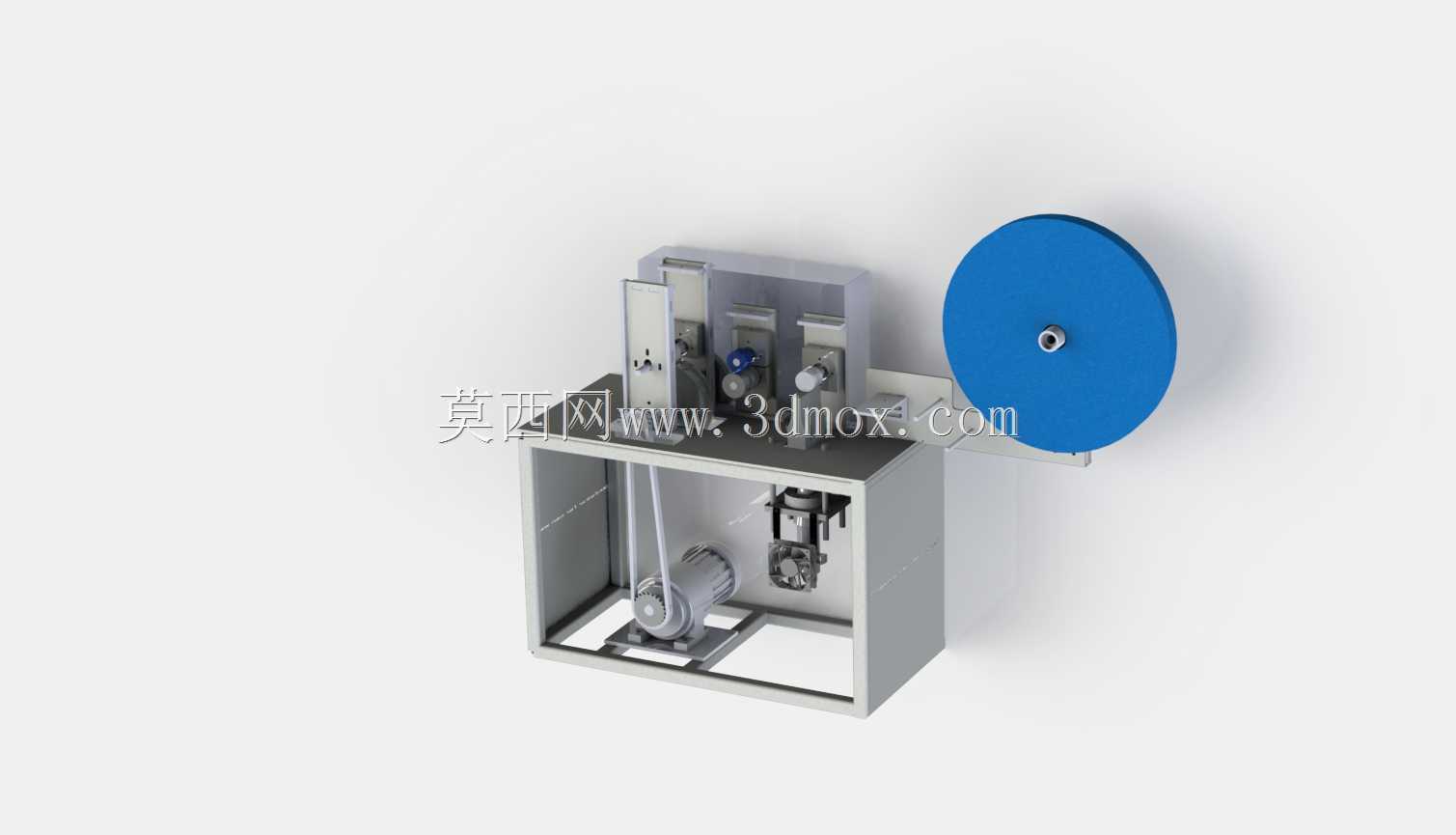

　　从功能实现看，设备核心由放卷单元、导向单元、牵引输送单元、裁切执行单元以及底部机架组成。侧面蓝色圆盘为料卷安装位，中心设置锁紧与支撑结构，用于承托成卷带状原料；带材从料卷引出后进入主机上部工位，经过导向、定位和间歇送进，再由执行机构完成定长裁切或压合成型。设备每分钟可完成30片医用长条的生产节拍，适合中小批量、多批次耗材加工，也可作为前端模块并入更长的医疗耗材自动装配线。

　　结构设计上，上部执行区采用开放式正面与半封闭侧围结合的方式，既保留调试、清场和换型时的可达性，又能对传动部件进行基本遮挡。底部机架留出电机、传动件及电气元件安装空间，支撑腿与底板形成稳定基座，可降低连续运行时的振动。动力元件布置在机架下部，有利于整机重心下移；上部工位则集中安装检测、压合、裁切等功能模块，使物料路径短、转折少，便于控制带材偏移和累计误差。

　　在安装边界方面，设备需预留侧面料卷装卸空间，料卷直径方向应保留足够操作余量，正面需留出维护与取件区域，背部则应考虑电气走线、动力连接及散热距离。设备与地面接触位置应设置可调支脚或减震垫，用于补偿地面不平并抑制高速间歇动作带来的冲击。若接入洁净车间或自动化连线，还需在出料侧预留输送带、接料盒或下游包装工位的接口高度。

　　建模时应重点表达料卷支撑轴、上部工位模组、机架内腔、电机安装板和传动连接关系。对结构工程师而言，该模型可用于校核带材走料路径、执行件安装空间、维护开口尺寸以及机架受力状态；对设备选型人员而言，可据此评估其在医用耗材生产线中的布置方式、节拍匹配和扩展能力。
