埃尔哈泽克树柱传感检测装置结构设计

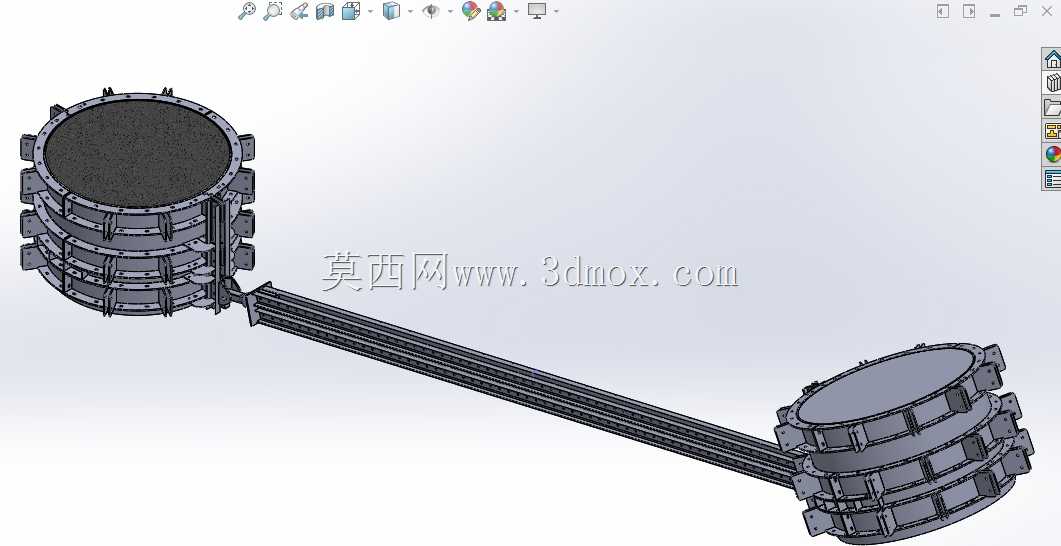

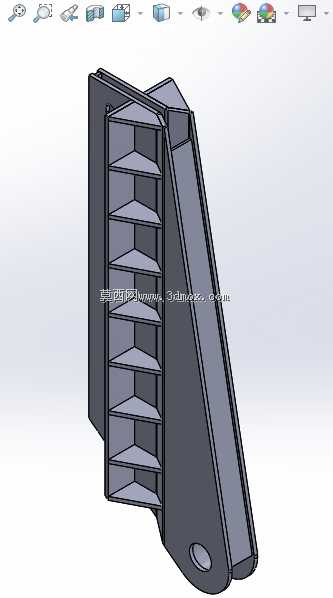

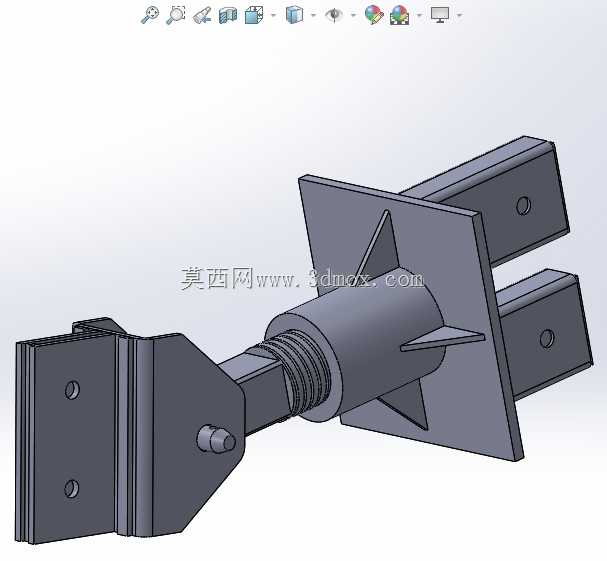

　　该结构为工业检测场景下的柱式传感检测单元，主要应用于长距离分布式介质参数监测工况，常见于工业管廊、流体输送管线、大型仓储环境的多点位参数采集场景，可实现两个间隔点位的介质状态同步检测，通过中间长杆结构完成信号与结构的刚性连接，避免分体式安装带来的对位偏差问题。从结构设计逻辑来看，两端的圆柱腔体为核心检测元件的容纳空间，腔体采用多层法兰叠装结构，每层法兰之间预留密封安装槽，可适配不同压力等级的密封垫片，满足潮湿、粉尘、轻度腐蚀环境下的腔体防护需求，腔体顶部的端盖采用快拆式螺栓固定结构，无需整体拆解装置即可完成内部检测元件的更换与校准，大幅降低现场运维的工作量。中间连接长杆采用等截面矩形型材结构，相比圆杆结构具备更好的抗扭抗弯性能，

　　长杆与两端腔体的连接位置采用加强筋过渡结构，可抵消长距离安装时的重力挠度，避免杆体变形导致两端检测点位的位置偏移，保证检测数据的点位精度。安装边界方面，两端圆柱腔体的外径统一，法兰安装孔采用圆周均布设计，可直接适配同通径的工业管道法兰安装标准，无需额外制作转接工装，长杆的长度可根据实际检测点位的间距进行参数化调整，建模时已将杆体设置为可驱动的参数化特征，调整长度时两端连接位置的加强筋、安装孔位会自动同步更新，不会出现特征报错问题。腔体侧面预留的接线接口采用侧出式设计，避开了法兰安装的操作空间，现场接线时不会与法兰紧固工具产生干涉，接口处设置有密封格兰头安装位，可满足线缆引入后的密封要求。从实际使用角度出发，

　　该结构在设计时充分考虑了现场安装的容错空间，法兰安装孔的孔径比适配螺栓大2mm，可抵消现场安装时的土建或管线位置偏差，降低安装对位难度。腔体内部预留的元件安装空间可适配不同尺寸的检测芯体，无需修改外部结构即可兼容多种检测原理的传感元件，具备较强的场景适配性。整体结构无复杂异形曲面，所有零部件均可采用常规机加工工艺完成制作，长杆部分可直接选用标准型材切割加工，法兰盘可采用板材切割后车削加工，整体加工成本可控，适合批量生产应用。建模过程中所有配合面均设置了合理的公差配合间隙，法兰密封面预留了垫片压缩量空间，装配时不会出现干涉问题，可直接导出工程图用于生产加工。
